土钉墙护坡施工技术交底

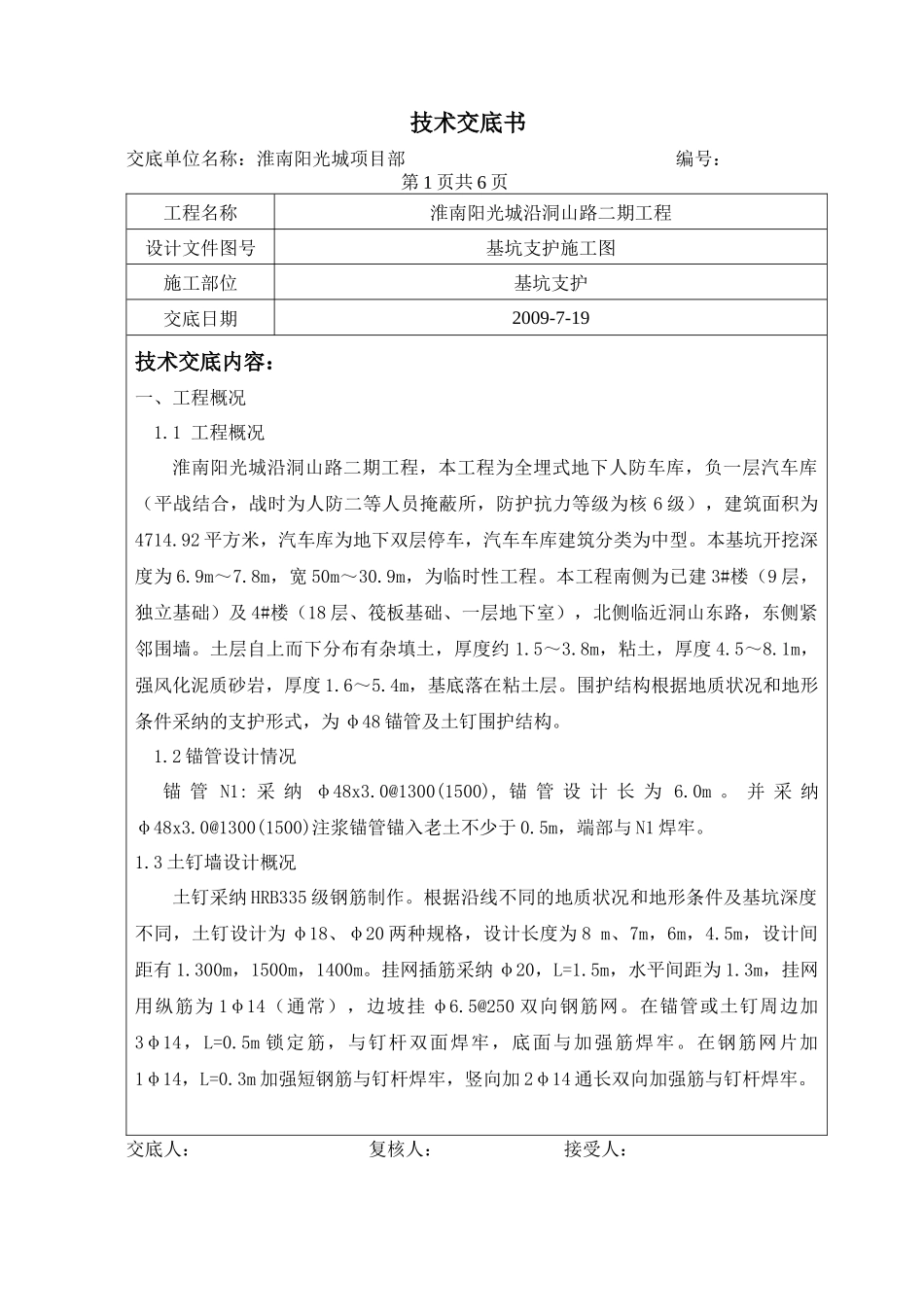

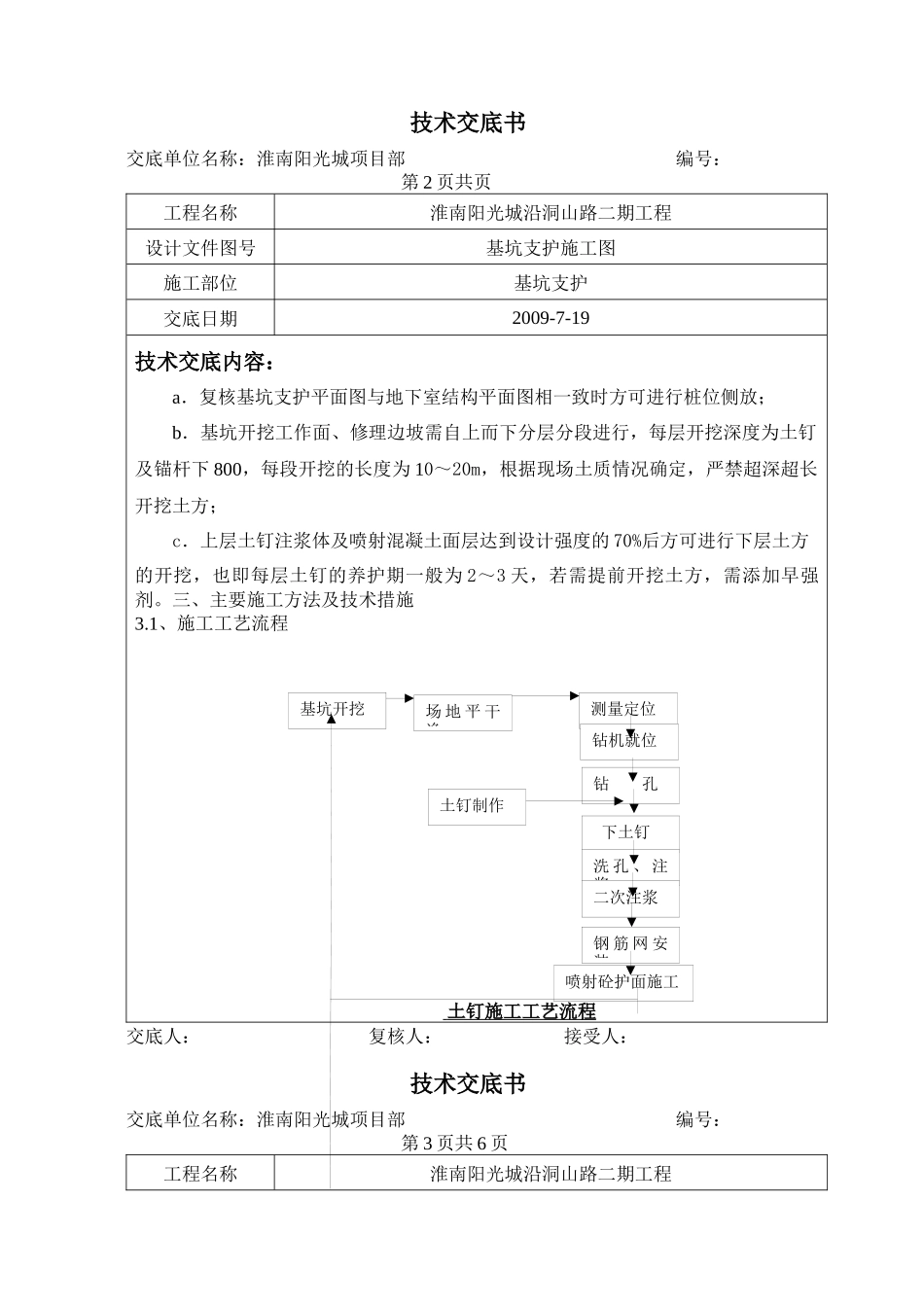

技术交底书交底单位名称：淮南阳光城项目部 编号： 第 1 页共 6 页工程名称淮南阳光城沿洞山路二期工程设计文件图号基坑支护施工图施工部位基坑支护交底日期2009-7-19技术交底内容：一、工程概况1.1 工程概况淮南阳光城沿洞山路二期工程，本工程为全埋式地下人防车库，负一层汽车库（平战结合，战时为人防二等人员掩蔽所，防护抗力等级为核 6 级），建筑面积为4714.92 平方米，汽车库为地下双层停车，汽车车库建筑分类为中型。本基坑开挖深度为 6.9m～7.8m，宽 50m～30.9m，为临时性工程。本工程南侧为已建 3#楼（9 层，独立基础）及 4#楼（18 层、筏板基础、一层地下室），北侧临近洞山东路，东侧紧邻围墙。土层自上而下分布有杂填土，厚度约 1.5～3.8m，粘土，厚度 4.5～8.1m，强风化泥质砂岩，厚度 1.6～5.4m，基底落在粘土层。围护结构根据地质状况和地形条件采纳的支护形式，为 φ48 锚管及土钉围护结构。1.2 锚管设计情况锚 管 N1: 采 纳 φ48x3.0@1300(1500), 锚 管 设 计 长 为 6.0m 。 并 采 纳φ48x3.0@1300(1500)注浆锚管锚入老土不少于 0.5m，端部与 N1 焊牢。1.3 土钉墙设计概况土钉采纳 HRB335 级钢筋制作。根据沿线不同的地质状况和地形条件及基坑深度不同，土钉设计为 φ18、φ20 两种规格，设计长度为 8 m、7m，6m，4.5m，设计间距有 1.300m，1500m，1400m。挂网插筋采纳 φ20，L=1.5m，水平间距为 1.3m，挂网用纵筋为 1φ14（通常），边坡挂 φ6.5@250 双向钢筋网。在锚管或土钉周边加3φ14，L=0.5m 锁定筋，与钉杆双面焊牢，底面与加强筋焊牢。在钢筋网片加1φ14，L=0.3m 加强短钢筋与钉杆焊牢，竖向加 2φ14 通长双向加强筋与钉杆焊牢。交底人： 复核人： 接受人：技术交底书交底单位名称：淮南阳光城项目部 编号： 第 2 页共页工程名称淮南阳光城沿洞山路二期工程设计文件图号基坑支护施工图施工部位基坑支护交底日期2009-7-19技术交底内容：a．复核基坑支护平面图与地下室结构平面图相一致时方可进行桩位侧放；b．基坑开挖工作面、修理边坡需自上而下分层分段进行，每层开挖深度为土钉及锚杆下 800，每段开挖的长度为 10～20m，根据现场土质情况确定，严禁超深超长开挖土方；c．上层土钉注浆体及喷射混凝土面层达到设计强度的 70%后方可进行下层土方的开挖，也即每层土钉的养护期一般为 2～3 天，若需提前开挖土方，需添加早强剂。三、主要施工方法及...
