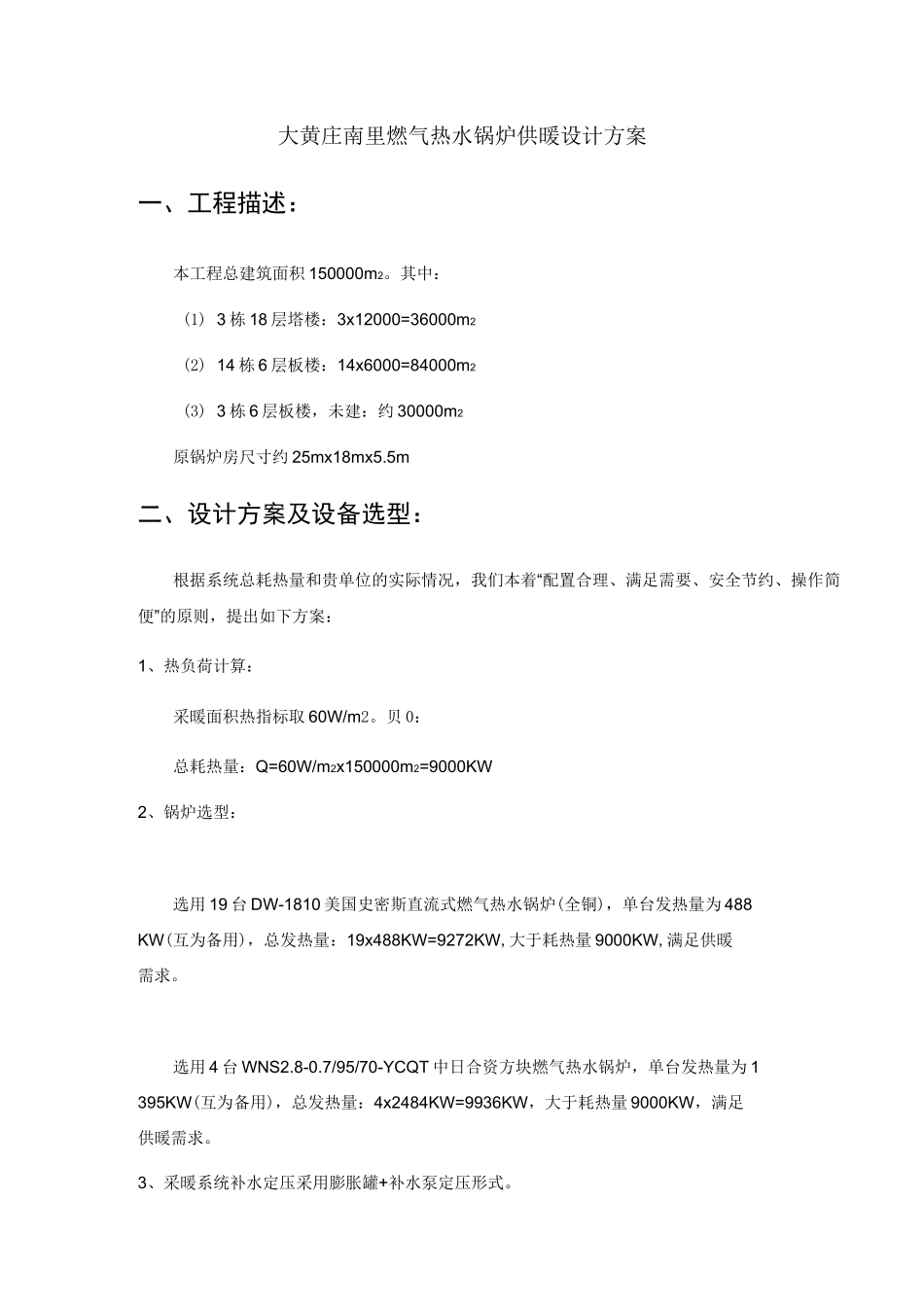

大黄庄南里燃气热水锅炉供暖设计方案一、工程描述:本工程总建筑面积 150000m2。其中:(1) 3 栋 18 层塔楼:3x12000=36000m2(2) 14 栋 6 层板楼:14x6000=84000m2(3) 3 栋 6 层板楼,未建:约 30000m2原锅炉房尺寸约 25mx18mx5.5m二、设计方案及设备选型:根据系统总耗热量和贵单位的实际情况,我们本着“配置合理、满足需要、安全节约、操作简便”的原则,提出如下方案:1、热负荷计算:采暖面积热指标取 60W/m2。贝 0:总耗热量:Q=60W/m2x150000m2=9000KW2、锅炉选型:选用 19 台 DW-1810 美国史密斯直流式燃气热水锅炉(全铜),单台发热量为 488KW(互为备用),总发热量:19x488KW=9272KW,大于耗热量 9000KW,满足供暖需求。选用 4 台 WNS2.8-0.7/95/70-YCQT 中日合资方块燃气热水锅炉,单台发热量为 1395KW(互为备用),总发热量:4x2484KW=9936KW,大于耗热量 9000KW,满足供暖需求。3、采暖系统补水定压采用膨胀罐+补水泵定压形式。4、采暖系统设置分、集水缸,便于采暖系统各分支调节、控制。5、此方案有利于系统调节、热量平衡和运行节能,操作简单;锅炉模块化组合,互为备用,无需备用锅炉,运行节能等特点。※详见:燃气锅炉房设备平面布置图三、工程报价:方案一:19 台 DW-1810 美国史密斯直流式燃气热水锅炉a、主要设备:序号设备名称规格型号数量单位单价(元)合价(元)产地1模块燃气热水锅炉DW-181019台1300002470000美国原装2低区米暖循环泵ISZ250-200-400B55KW,468T/H,30.5mH2O,2台3390067800龙泉泵业3低区补水定压机组PGL2000-0.63.0KW12.5T/H,32mH2O,1套7800078000万泉压力容器厂4板式换热器BRS031套1860018600北京5咼区米暖循环泵ISZ80-50-200B7.5KW,52T/H,36.8mH2O,2台600012000龙泉泵业6咼区补水定压机组PGL14000-1.03.0KW2.5T/H,74mH2O,1套4600046000万泉压力容器厂7全自动离子交换装置FLECK10T/H1套2500045000北方佳欣8软化水箱15m31台2250022500非标9分、集水缸^500x12002台800016000东方10烟囱D508L=8M4组900036000非标11电控制柜AP-11台80008000北开小计:2819900b、安装费(含管材、板材、型材、保温、阀门等及辅材):909418 元C、工程造价=2819900+909418=3729318 元方案二:4 台 WNS2.8-0.7/95/70-YCQT 中日合资方块燃气热水锅炉a、主要设备:序号设备名称规格型号数量单位单价(元)合价(元)产地1燃气热水锅炉WNS2.8-0.7/95/70-YCQT4台3655001462000中国•安阳2低区米暖循环...
