基坑监测技术方案

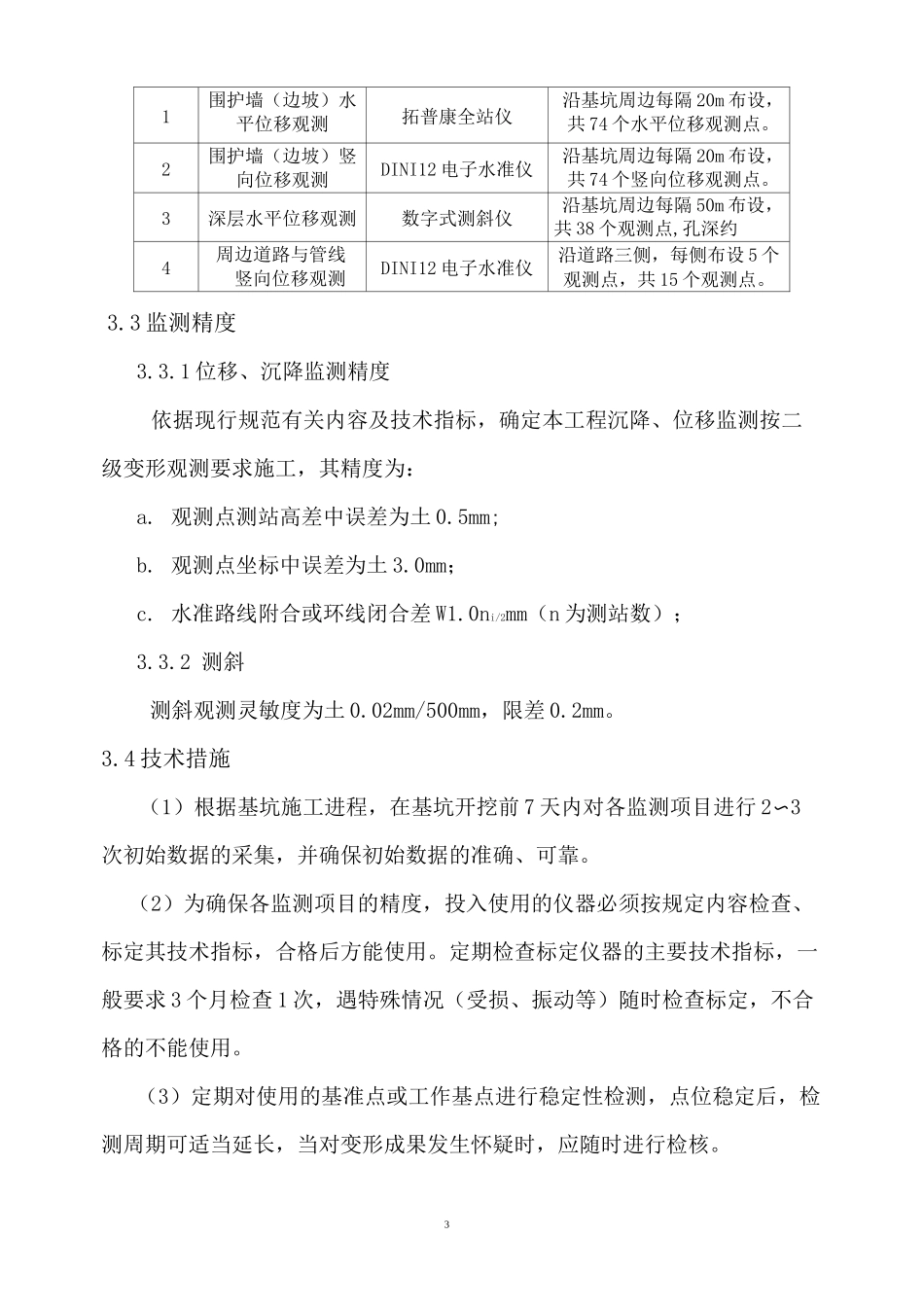

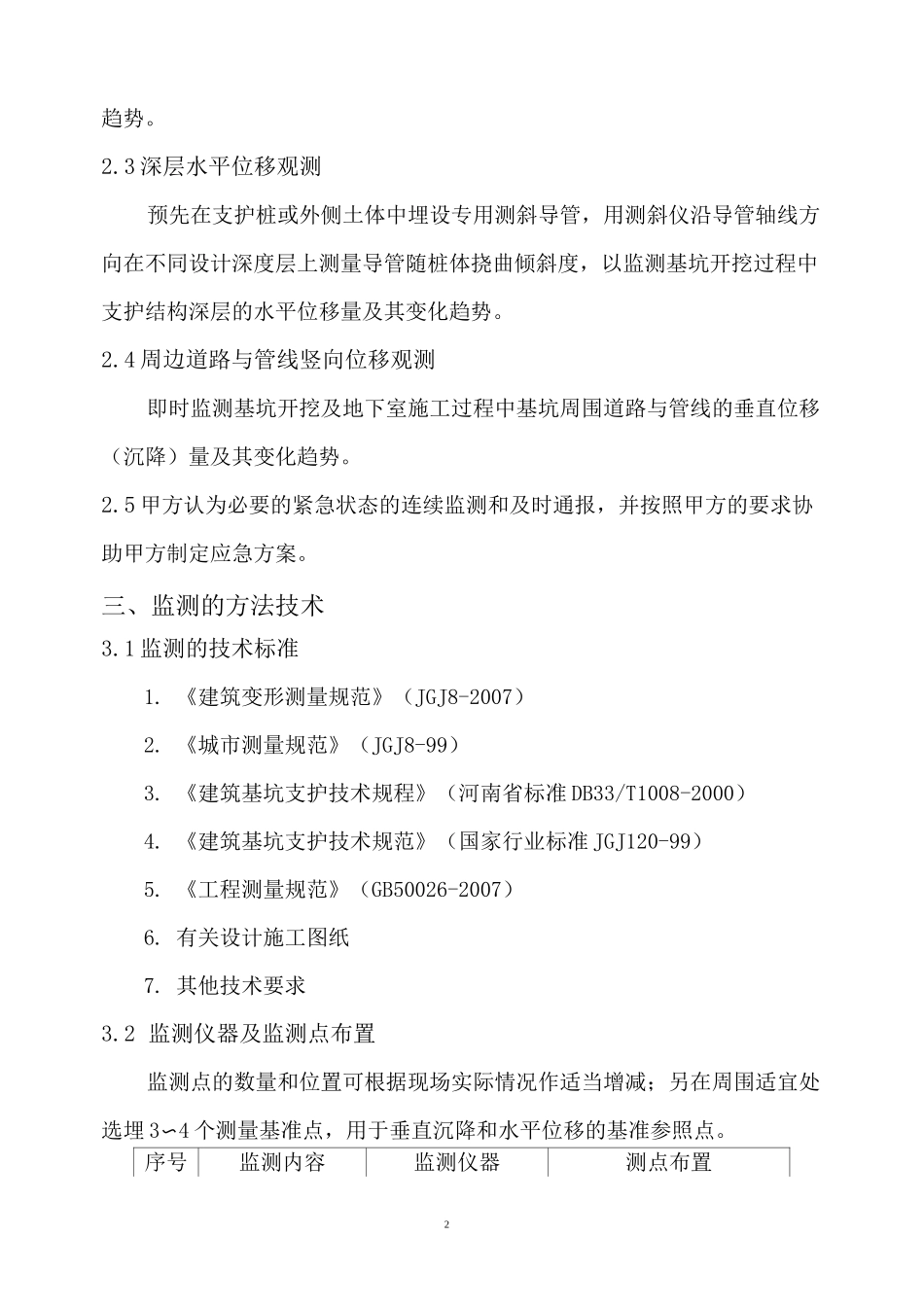

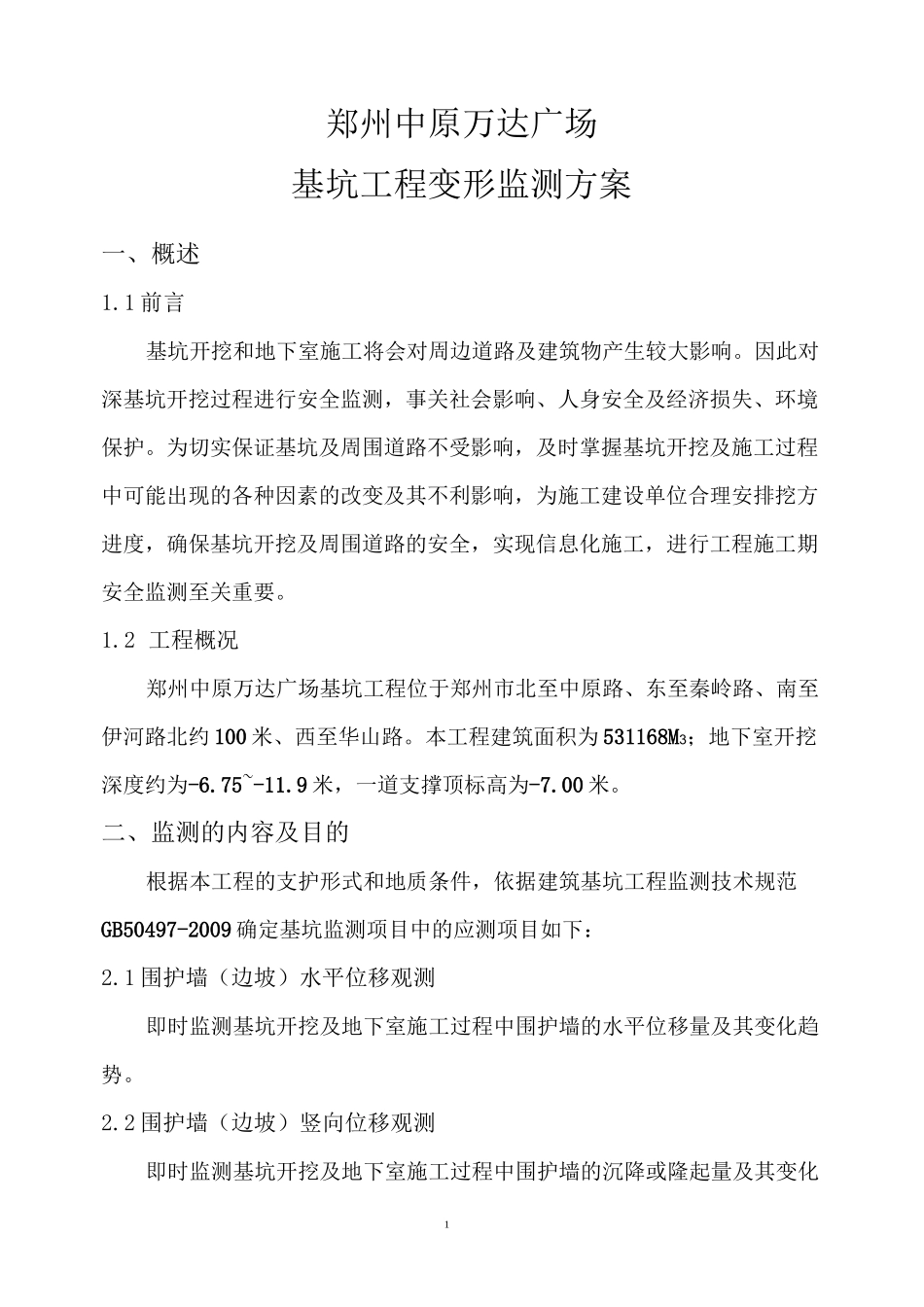

1郑州中原万达广场基坑工程变形监测方案一、概述1.1 前言基坑开挖和地下室施工将会对周边道路及建筑物产生较大影响。因此对深基坑开挖过程进行安全监测，事关社会影响、人身安全及经济损失、环境保护。为切实保证基坑及周围道路不受影响，及时掌握基坑开挖及施工过程中可能出现的各种因素的改变及其不利影响，为施工建设单位合理安排挖方进度，确保基坑开挖及周围道路的安全，实现信息化施工，进行工程施工期安全监测至关重要。1.2 工程概况郑州中原万达广场基坑工程位于郑州市北至中原路、东至秦岭路、南至伊河路北约 100 米、西至华山路。本工程建筑面积为 531168M3；地下室开挖深度约为-6.75~-11.9 米，一道支撑顶标高为-7.00 米。二、监测的内容及目的根据本工程的支护形式和地质条件，依据建筑基坑工程监测技术规范GB50497-2009 确定基坑监测项目中的应测项目如下：2.1 围护墙（边坡）水平位移观测即时监测基坑开挖及地下室施工过程中围护墙的水平位移量及其变化趋势。2.2 围护墙（边坡）竖向位移观测即时监测基坑开挖及地下室施工过程中围护墙的沉降或隆起量及其变化2趋势。2.3 深层水平位移观测预先在支护桩或外侧土体中埋设专用测斜导管，用测斜仪沿导管轴线方向在不同设计深度层上测量导管随桩体挠曲倾斜度，以监测基坑开挖过程中支护结构深层的水平位移量及其变化趋势。2.4 周边道路与管线竖向位移观测即时监测基坑开挖及地下室施工过程中基坑周围道路与管线的垂直位移（沉降）量及其变化趋势。2.5 甲方认为必要的紧急状态的连续监测和及时通报，并按照甲方的要求协助甲方制定应急方案。三、监测的方法技术3.1 监测的技术标准1. 《建筑变形测量规范》（JGJ8-2007）2. 《城市测量规范》（JGJ8-99）3. 《建筑基坑支护技术规程》（河南省标准 DB33/T1008-2000）4. 《建筑基坑支护技术规范》（国家行业标准 JGJ120-99）5. 《工程测量规范》（GB50026-2007）6. 有关设计施工图纸7. 其他技术要求3.2 监测仪器及监测点布置监测点的数量和位置可根据现场实际情况作适当增减；另在周围适宜处选埋 3〜4 个测量基准点，用于垂直沉降和水平位移的基准参照点。序号监测内容监测仪器测点布置31围护墙（边坡）水平位移观测拓普康全站仪沿基坑周边每隔 20m 布设，共 74 个水平位移观测点。2围护墙（边坡）竖向位移观测DINI12 电子水准仪沿基坑周边每隔 20m 布设，共 74 个竖向位移观测点。3深层水平位移观测数字式测...
