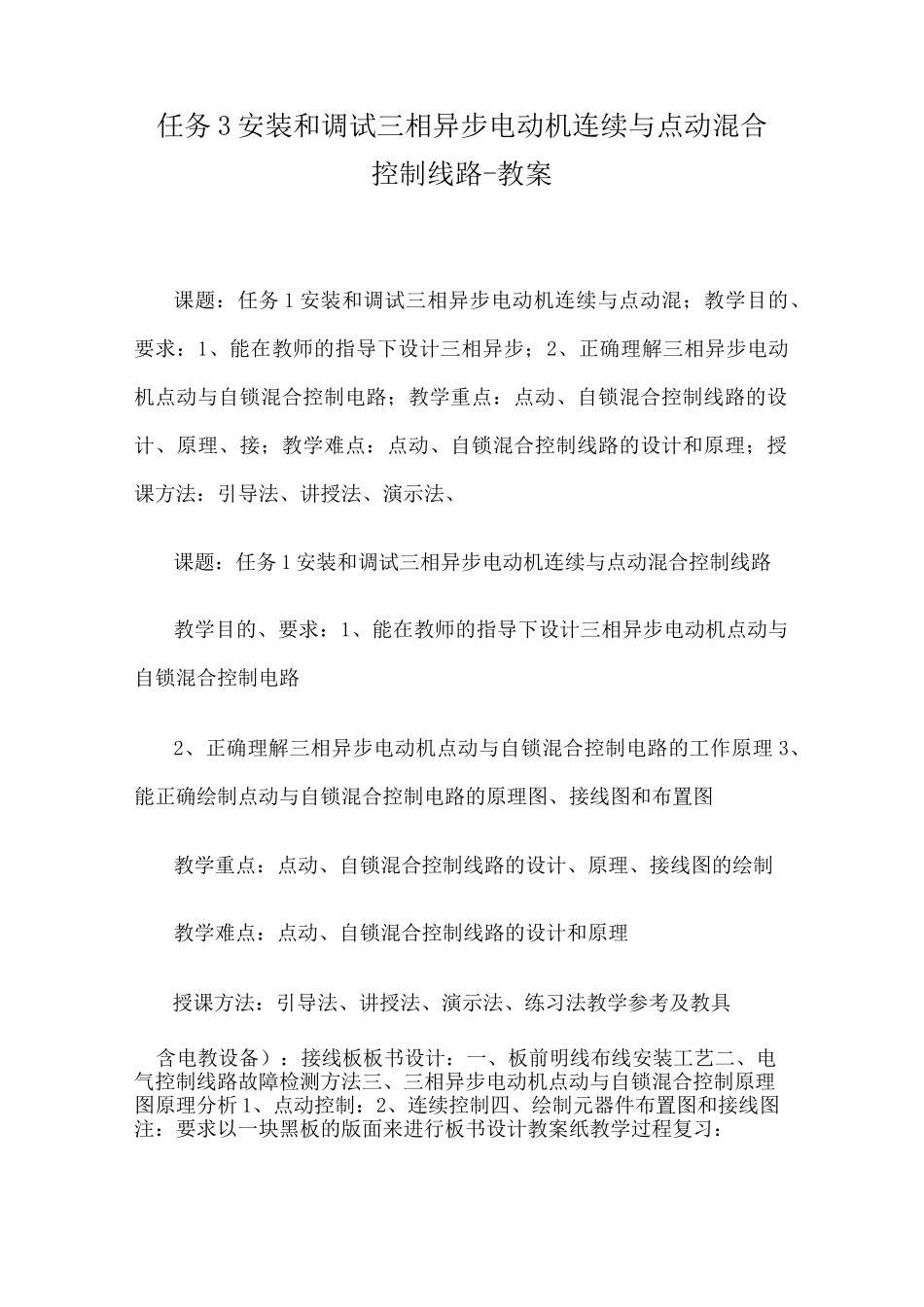

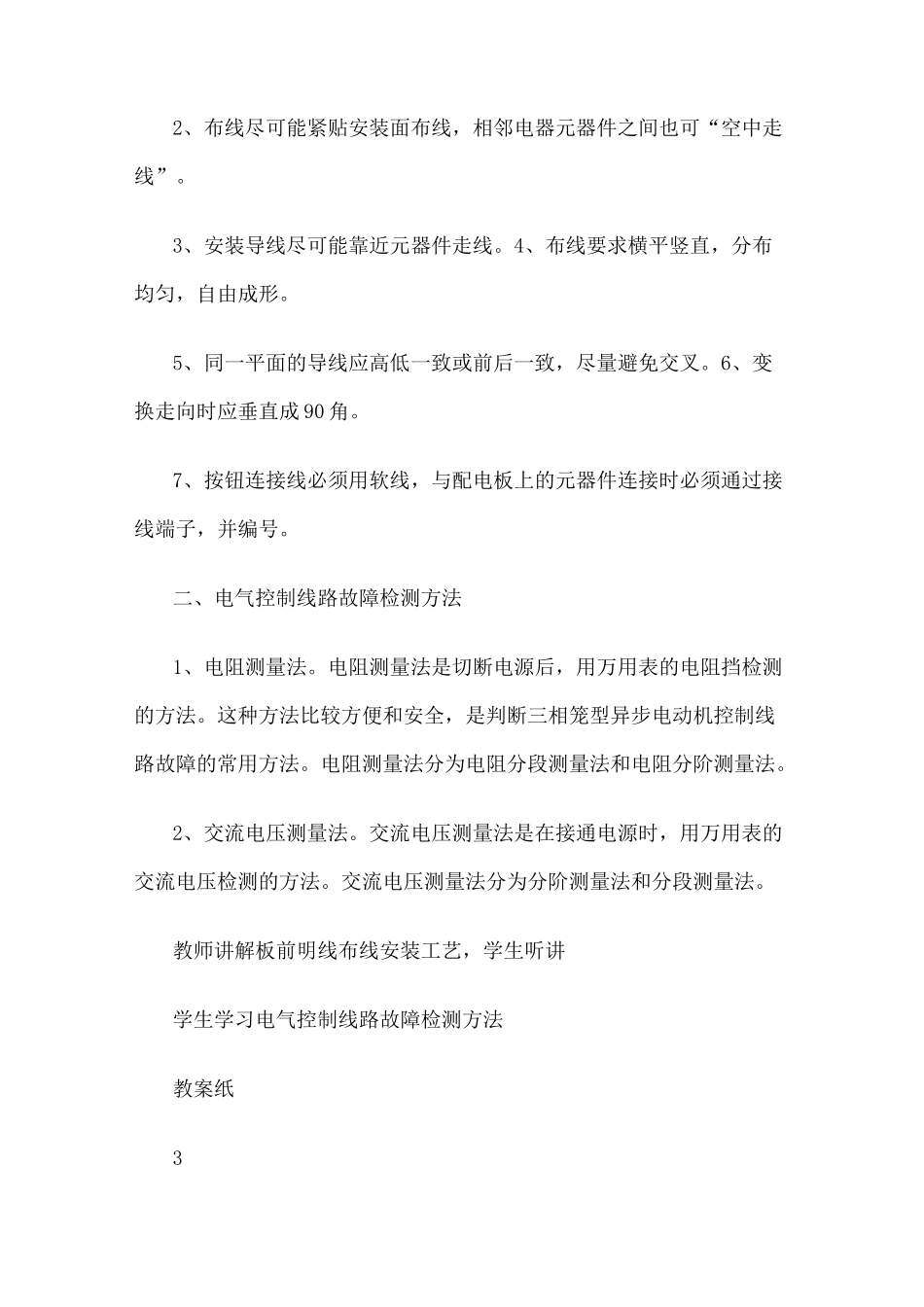

任务 3 安装和调试三相异步电动机连续与点动混合控制线路-教案课题:任务 1 安装和调试三相异步电动机连续与点动混;教学目的、要求:1、能在教师的指导下设计三相异步;2、正确理解三相异步电动机点动与自锁混合控制电路;教学重点:点动、自锁混合控制线路的设计、原理、接;教学难点:点动、自锁混合控制线路的设计和原理;授课方法:引导法、讲授法、演示法、课题:任务 1 安装和调试三相异步电动机连续与点动混合控制线路教学目的、要求:1、能在教师的指导下设计三相异步电动机点动与自锁混合控制电路2、正确理解三相异步电动机点动与自锁混合控制电路的工作原理 3、能正确绘制点动与自锁混合控制电路的原理图、接线图和布置图教学重点:点动、自锁混合控制线路的设计、原理、接线图的绘制教学难点:点动、自锁混合控制线路的设计和原理授课方法:引导法、讲授法、演示法、练习法教学参考及教具含电教设备):接线板板书设计:一、板前明线布线安装工艺二、电气控制线路故障检测方法三、三相异步电动机点动与自锁混合控制原理图原理分析 1、点动控制:2、连续控制四、绘制元器件布置图和接线图注:要求以一块黑板的版面来进行板书设计教案纸教学过程复习:1、什么是时间继电器?常用的时间继电器有哪几种?2、什么是速度继电器?其主要作用是什么?学生活动学时分配 5min2min5min10min学生回答老师的提问机床电气设备正常工作时,电动机一般处于连续运行状态,但在试车或调整刀具与加工工件位置时,则需要电动机能实现点动运行。一般要求连续与点动混合的场合中,会采用什么样的电路呢?这就是我们今天要研究的内容,本任务将完成三相异步电动机连续与点动混合控制线路的安装与调试。任务引入知识链接1、布线通道尽可能少,同路并行导线按主电路、控制电路分类集中,单层密排。一、板前明线布线安装工艺2、布线尽可能紧贴安装面布线,相邻电器元器件之间也可“空中走线”。3、安装导线尽可能靠近元器件走线。4、布线要求横平竖直,分布均匀,自由成形。5、同一平面的导线应高低一致或前后一致,尽量避免交叉。6、变换走向时应垂直成 90 角。7、按钮连接线必须用软线,与配电板上的元器件连接时必须通过接线端子,并编号。二、电气控制线路故障检测方法1、电阻测量法。电阻测量法是切断电源后,用万用表的电阻挡检测的方法。这种方法比较方便和安全,是判断三相笼型异步电动机控制线路故障的常用方法。电阻测量法分为电阻分段测量...
