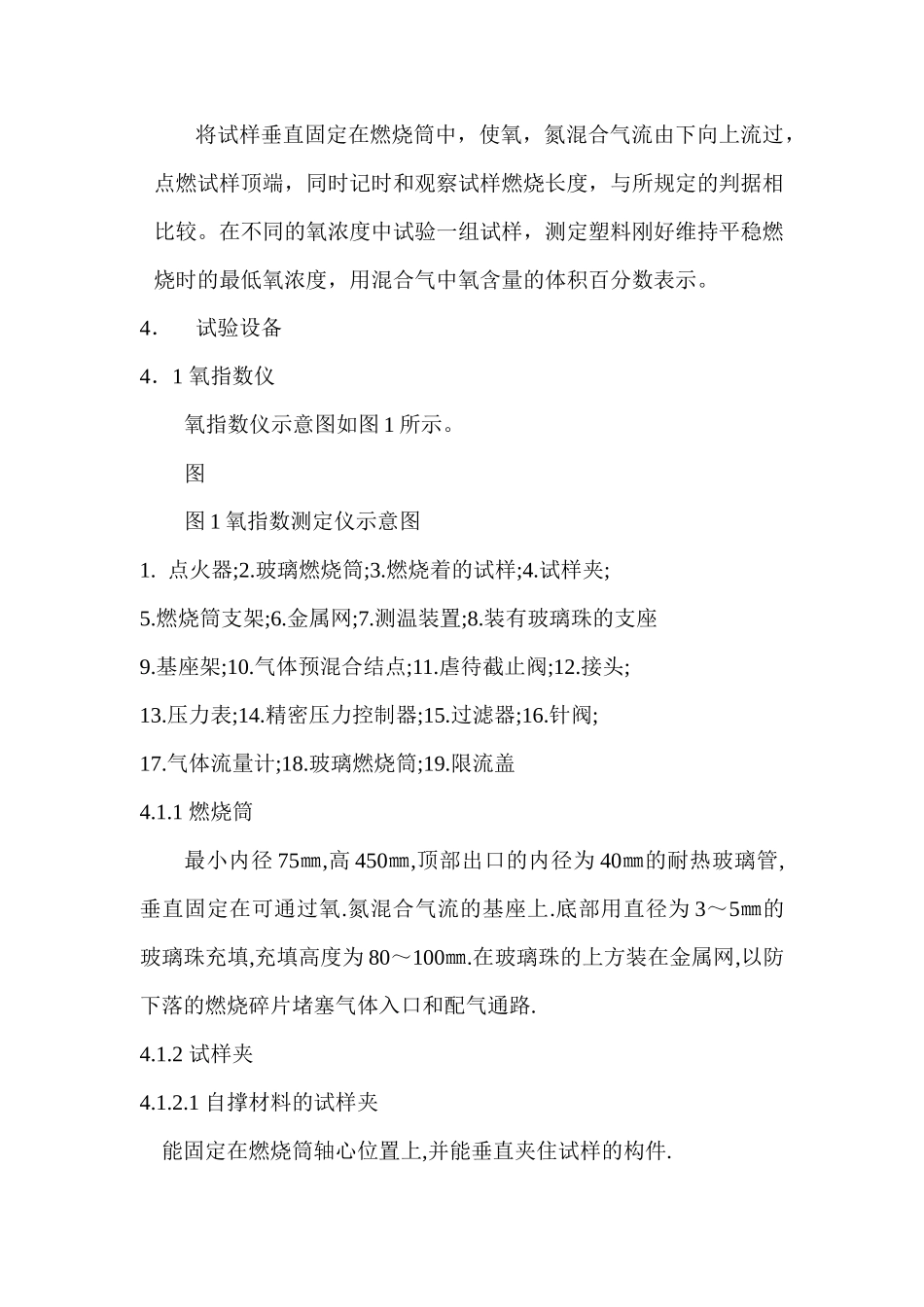

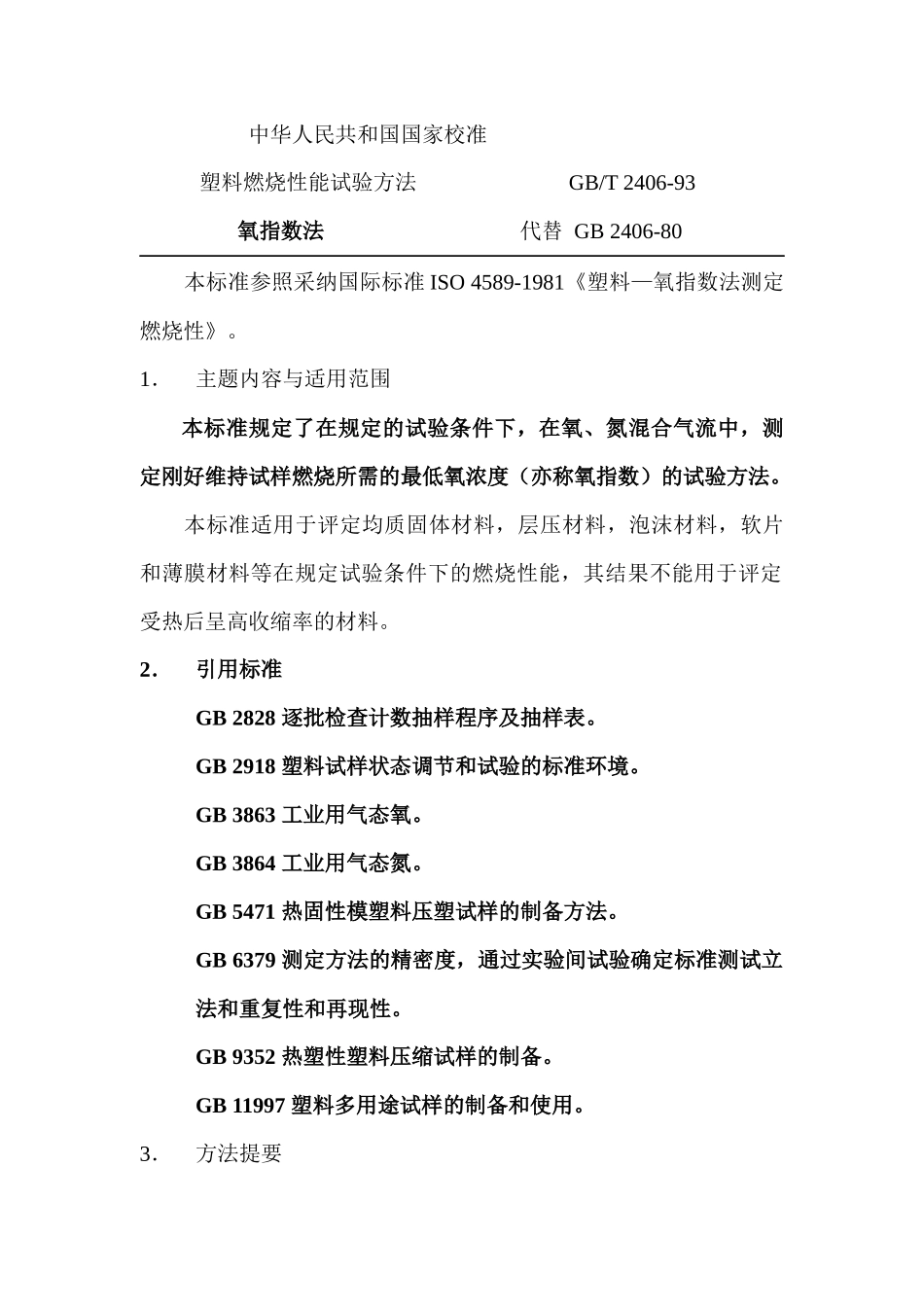

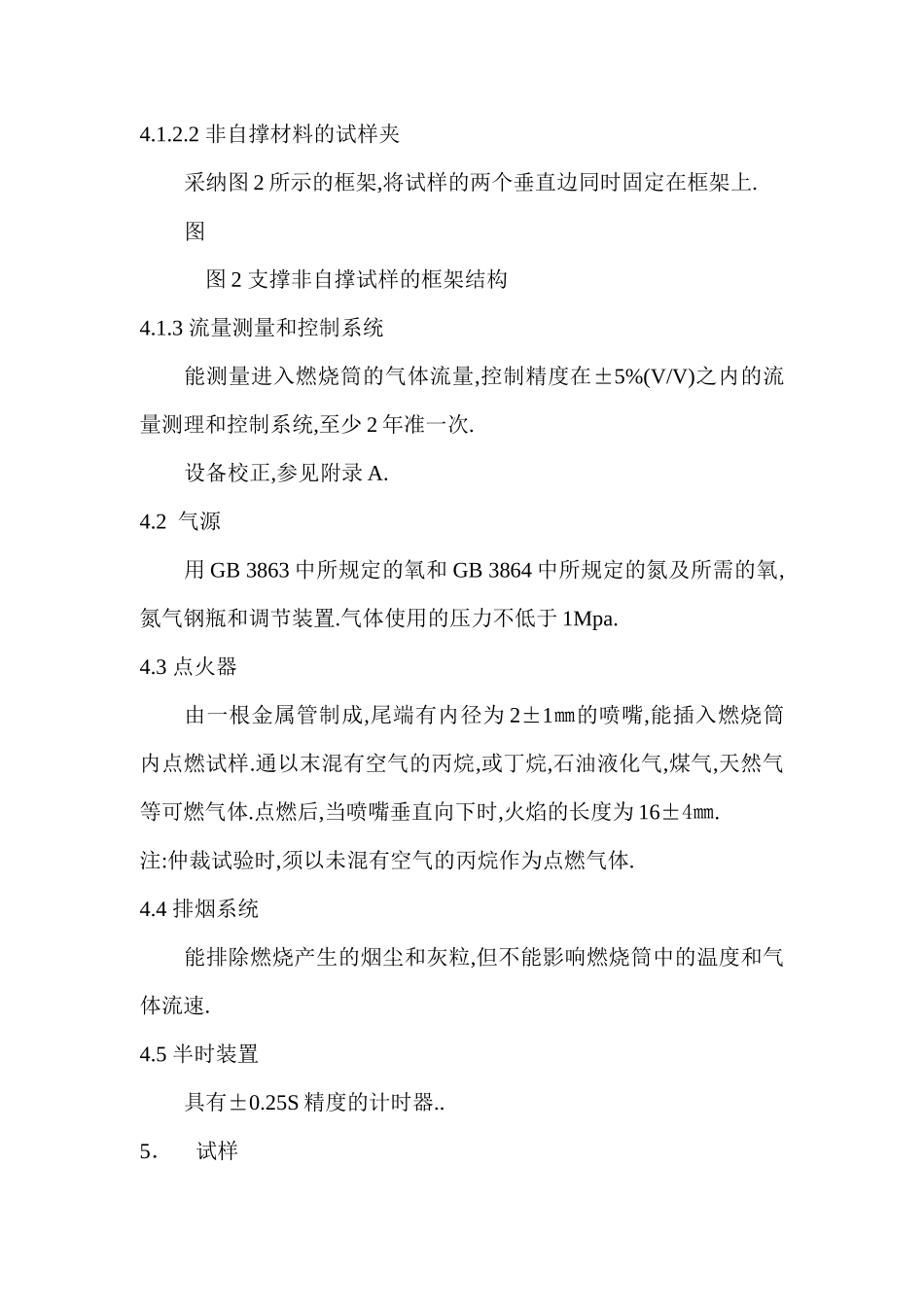

中华人民共和国国家校准 塑料燃烧性能试验方法 GB/T 2406-93 氧指数法 代替 GB 2406-80本标准参照采纳国际标准 ISO 4589-1981《塑料—氧指数法测定燃烧性》。1．主题内容与适用范围本标准规定了在规定的试验条件下，在氧、氮混合气流中，测定刚好维持试样燃烧所需的最低氧浓度（亦称氧指数）的试验方法。本标准适用于评定均质固体材料，层压材料，泡沫材料，软片和薄膜材料等在规定试验条件下的燃烧性能，其结果不能用于评定受热后呈高收缩率的材料。2．引用标准GB 2828 逐批检查计数抽样程序及抽样表。GB 2918 塑料试样状态调节和试验的标准环境。GB 3863 工业用气态氧。GB 3864 工业用气态氮。GB 5471 热固性模塑料压塑试样的制备方法。GB 6379 测定方法的精密度，通过实验间试验确定标准测试立法和重复性和再现性。GB 9352 热塑性塑料压缩试样的制备。GB 11997 塑料多用途试样的制备和使用。3．方法提要将试样垂直固定在燃烧筒中，使氧，氮混合气流由下向上流过，点燃试样顶端，同时记时和观察试样燃烧长度，与所规定的判据相比较。在不同的氧浓度中试验一组试样，测定塑料刚好维持平稳燃烧时的最低氧浓度，用混合气中氧含量的体积百分数表示。4．试验设备4．1 氧指数仪氧指数仪示意图如图 1 所示。图图 1 氧指数测定仪示意图1. 点火器;2.玻璃燃烧筒;3.燃烧着的试样;4.试样夹;5.燃烧筒支架;6.金属网;7.测温装置;8.装有玻璃珠的支座9.基座架;10.气体预混合结点;11.虐待截止阀;12.接头;13.压力表;14.精密压力控制器;15.过滤器;16.针阀;17.气体流量计;18.玻璃燃烧筒;19.限流盖4.1.1 燃烧筒最小内径 75㎜,高 450㎜,顶部出口的内径为 40㎜的耐热玻璃管,垂直固定在可通过氧.氮混合气流的基座上.底部用直径为 3～5㎜的玻璃珠充填,充填高度为 80～100㎜.在玻璃珠的上方装在金属网,以防下落的燃烧碎片堵塞气体入口和配气通路.4.1.2 试样夹4.1.2.1 自撑材料的试样夹 能固定在燃烧筒轴心位置上,并能垂直夹住试样的构件.4.1.2.2 非自撑材料的试样夹采纳图 2 所示的框架,将试样的两个垂直边同时固定在框架上.图图 2 支撑非自撑试样的框架结构4.1.3 流量测量和控制系统能测量进入燃烧筒的气体流量,控制精度在±5%(V/V)之内的流量测理和控制系统,至少 2 年准一次.设备校正,参见附录 A.4.2 气源用 GB 3863 中所规定的氧和 GB 3864 中所规定的氮及所需的氧,氮气钢瓶和调节装置.气体使用的压力不低于 1M...
