塔架生产流程与质量控制计划

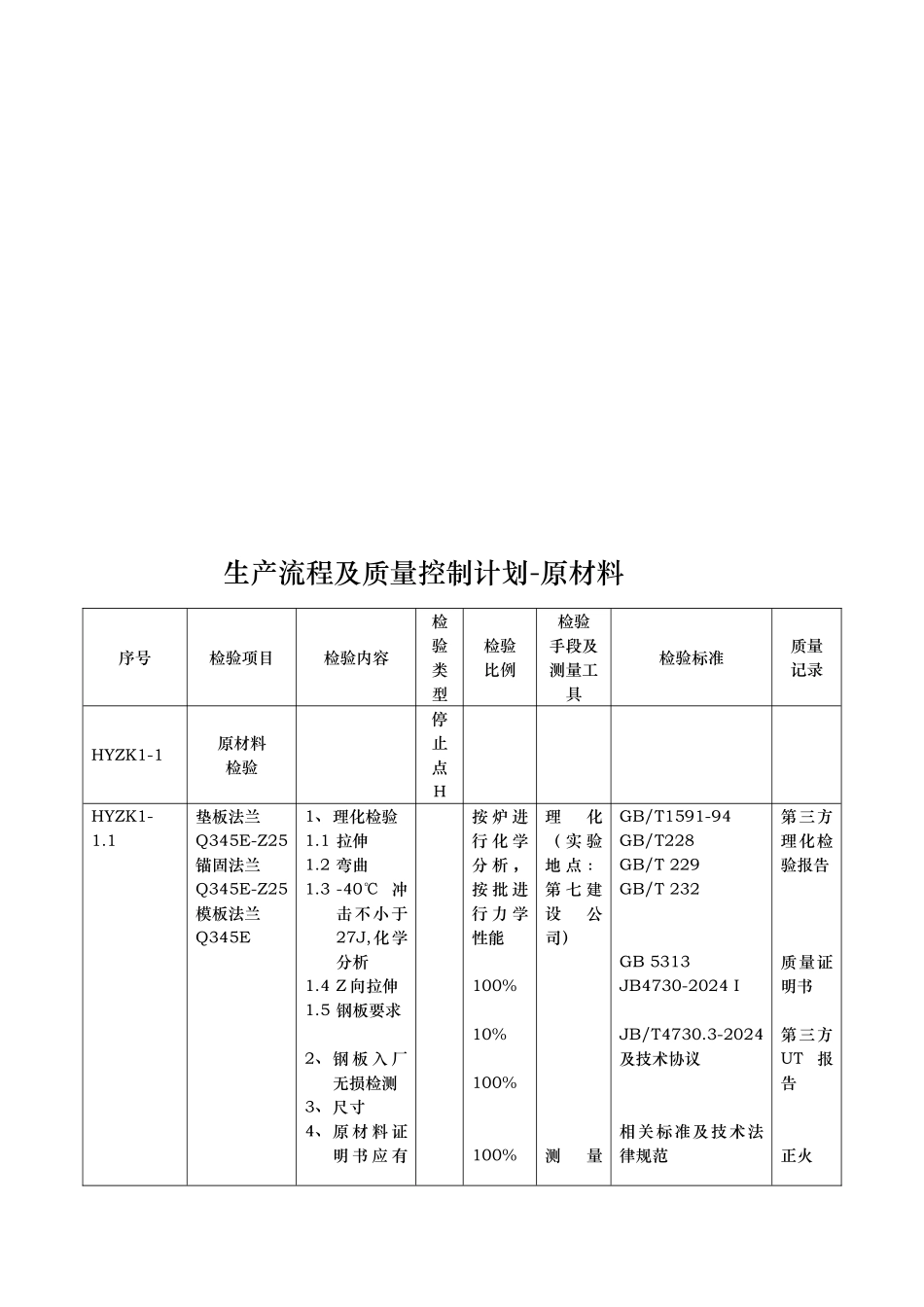

生产流程及质量控制计划-原材料序号检验项目检验内容检验类型检验比例检验手段及测量工具检验标准质量记录HYZK1-1原材料检验停止点HHYZK1-1.1垫板法兰Q345E-Z25锚固法兰Q345E-Z25模板法兰Q345E1、理化检验1.1 拉伸1.2 弯曲1.3 -40℃ 冲击不小于27J,化学分析1.4 Z 向拉伸1.5 钢板要求2、钢 板 入 厂无损检测3、尺寸4、原 材 料 证明 书 应 有按 炉 进行 化 学分 析 ，按 批 进行 力 学性能100%10%100%100%理化（ 实 验地 点 ：第 七 建设公司）测量GB/T1591-94GB/T228GB/T 229GB/T 232GB 5313JB4730-2024 I JB/T4730.3-2024及技术协议相关标准及技术法律规范第三方理化检验报告质量证明书第三方UT报告正火效5、交货状态6、公差等级7、焊 接 弯 曲试验逐张逐张大于80mm（ 超 声波 测 厚仪）理化（ 实 验地 点 ：青 岛 海洋）EN10029 A 级SEP1390焊弯报告HYZK1-1.2焊丝（试件）1、焊缝试件理化检验1.1 拉伸1.2 弯曲1.3 冲击1.4 化学分析2、外观检测按 批 复验理化（ 试 验地 点 ：青 岛 海洋 理 化室）感官GB/T5293-1999JB/T4708-2000焊材复验报告HYZK1-1.3焊剂（试件）1、焊缝试件理化检验1.1 拉伸1.2 弯曲1.3 冲击1.4 化学分析2、外观检测3、标识检验按 批 复验理化（ 青 岛海 洋 理化室）感官GB/T5293-1999JB/T4708-2000焊材复验报告进场验收记录地锚环生产流程及质量控制计划-法兰制造序号检验项目检验内容检验类型检验比例检验手段及检验工具检验标准质量记录HYZK2-11 、 垫 板 法兰、锚固法兰钢板下料尺寸检验2 、 垫 板 法兰、锚固法兰钢板坡口尺寸检验1.弦长和弦高2.对角线3.宽度4.钝边尺寸5.坡口角度6.外观检 验点 E100%测 量 （ 米尺 、 焊 接检验尺）按工艺要求按焊接工艺要求检验记录卡过程控制卡HYZK2-2模板法兰下料及制作1.弦长和弦高2.对角线3.宽度4.钝边尺寸5.坡口角度6.螺栓孔尺寸、外观检 验点 E100%测 量 （ 米尺 、 焊 接检 验 尺 、游标卡尺）按工艺要求按焊接工艺要求检验记录卡过程控制卡HYZK2-3转序检验1.探伤检验2.产品转序停 止点 H100%探伤（超声波探伤仪）JB4730按图纸及技术法律规范检验记录探伤报告过程控制卡地锚环生产流程及质量控制计划-表面清理序号检验项目检验内容检验类型检验比例检验手段及检验工具检验标准质量记录HYZK3-1法 兰 内 外 表面清理转序检验1.表面油污检验2. 表 面 Sa2.5/Sa3 ...
