外网排水外网工程施工设计方案

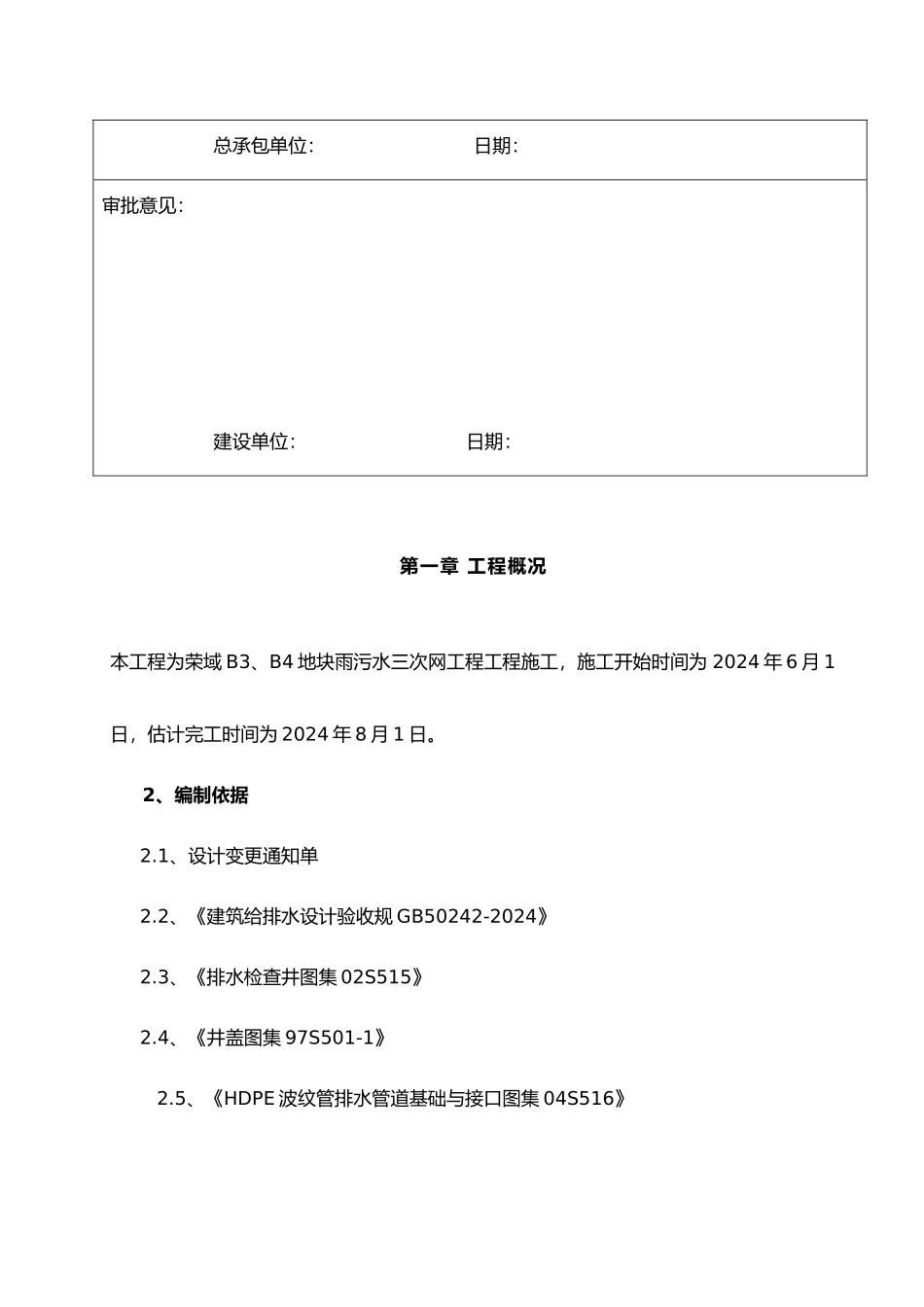

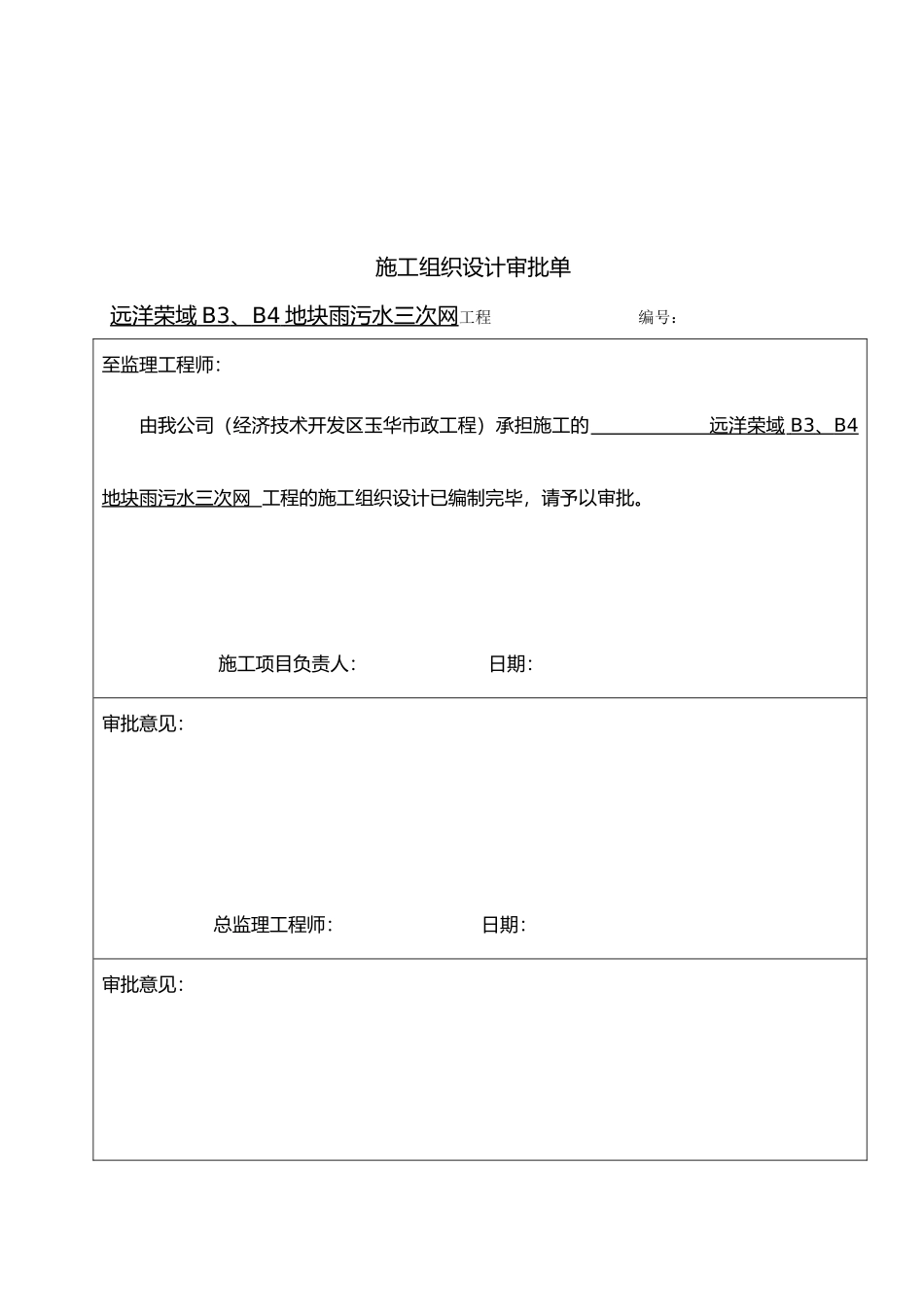

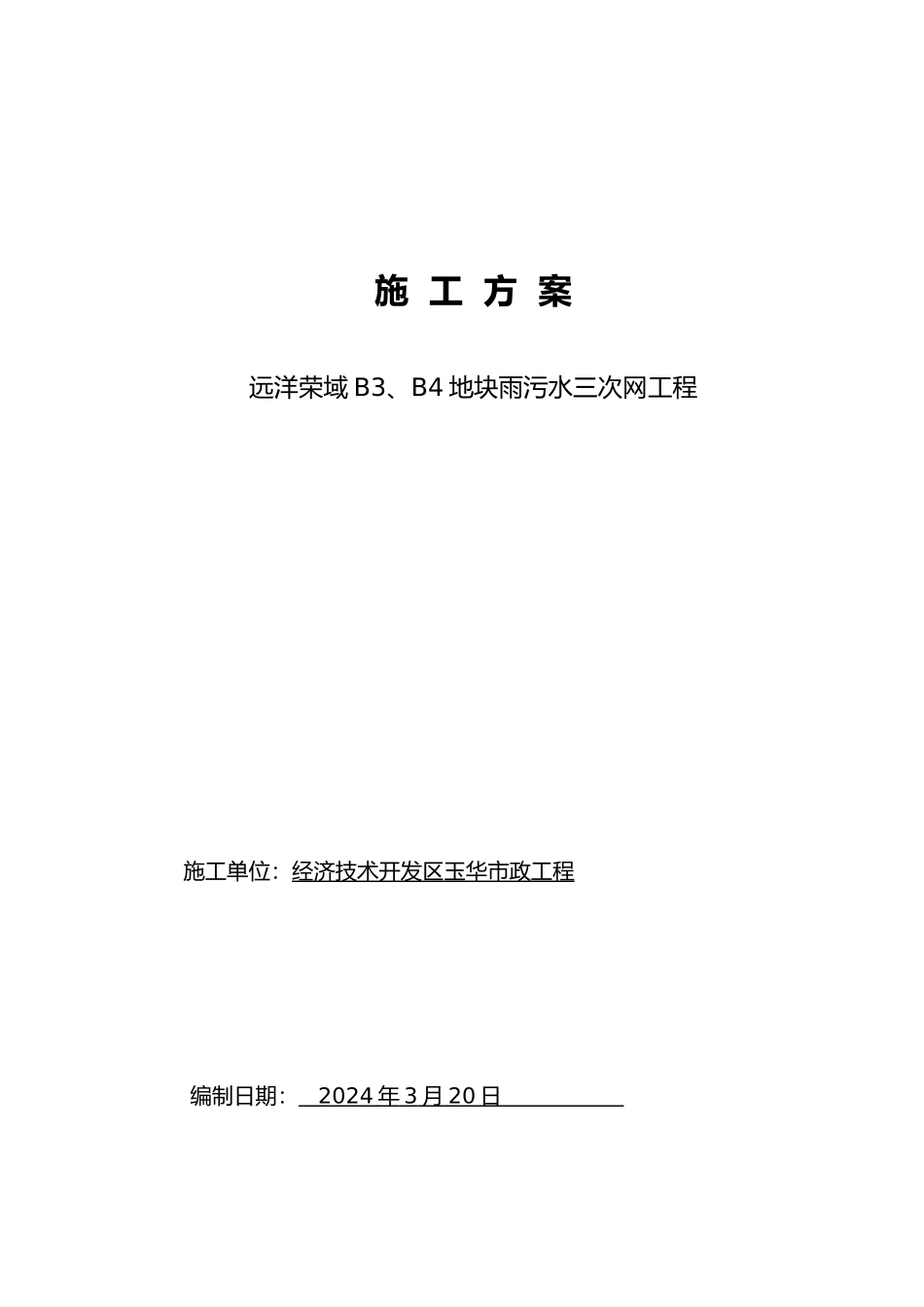

施 工 方 案远洋荣域 B3、B4 地块雨污水三次网工程 施工单位：经济技术开发区玉华市政工程 编制日期： 2024 年 3 月 20 日 施工组织设计审批单远洋荣域 B3 、 B4 地块雨污水三次网 工程 编号： 至监理工程师：由我公司（经济技术开发区玉华市政工程）承担施工的 远洋荣域 B3 、 B4 地块雨污水三次网 工程的施工组织设计已编制完毕，请予以审批。施工项目负责人： 日期：审批意见：总监理工程师： 日期：审批意见：总承包单位： 日期：审批意见：建设单位： 日期：第一章 工程概况本工程为荣域 B3、B4 地块雨污水三次网工程工程施工，施工开始时间为 2024 年 6 月 1日，估计完工时间为 2024 年 8 月 1 日。 2、编制依据 2.1、设计变更通知单 2.2、《建筑给排水设计验收规 GB50242-2024》 2.3、《排水检查井图集 02S515》 2.4、《井盖图集 97S501-1》2.5、《HDPE 波纹管排水管道基础与接口图集 04S516》第二章 施工准备2.1 准备工作①施工全过程做到“六落实”即施工负责人、施工员、质安员“三位一体”人员落实；施工方案、施工技术措施落实；施工机械设备、检测手段落实。对现场有关管理人员、班组长、操作人员的技术交底与施工规、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。②在开工之前，我们将查明施工区域原有地下管线的埋设情况，并以书面报告的形式提出具体的解决办法，报请监理工程师批准后方可开工。对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。2.2 测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线与井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟槽放线抄平后，应绘制沟槽纵断面图。沟槽测量工作应有正规的测量记录本，仔细详细记录，必要时应附示意图。2.3 探管与地下管线保护措施在施工前必须对施工围的管线情况进行调查，并与甲方、供水、电讯、军警、市政管理部门加强联系沟通，搜集资料。并在基坑施工前先进行仪器探测。2.3.1 管线保护措施因地下管线布置情况不明，本工程与现状管线交叉、联系繁多，为确保施工安全，施工开挖前需与周边用地单位与各地下管线主管部门进一步共同核实现状管和缆线等地下障碍物位置，妥善处...
