外脚手架安全专项施工方案培训VIP专享

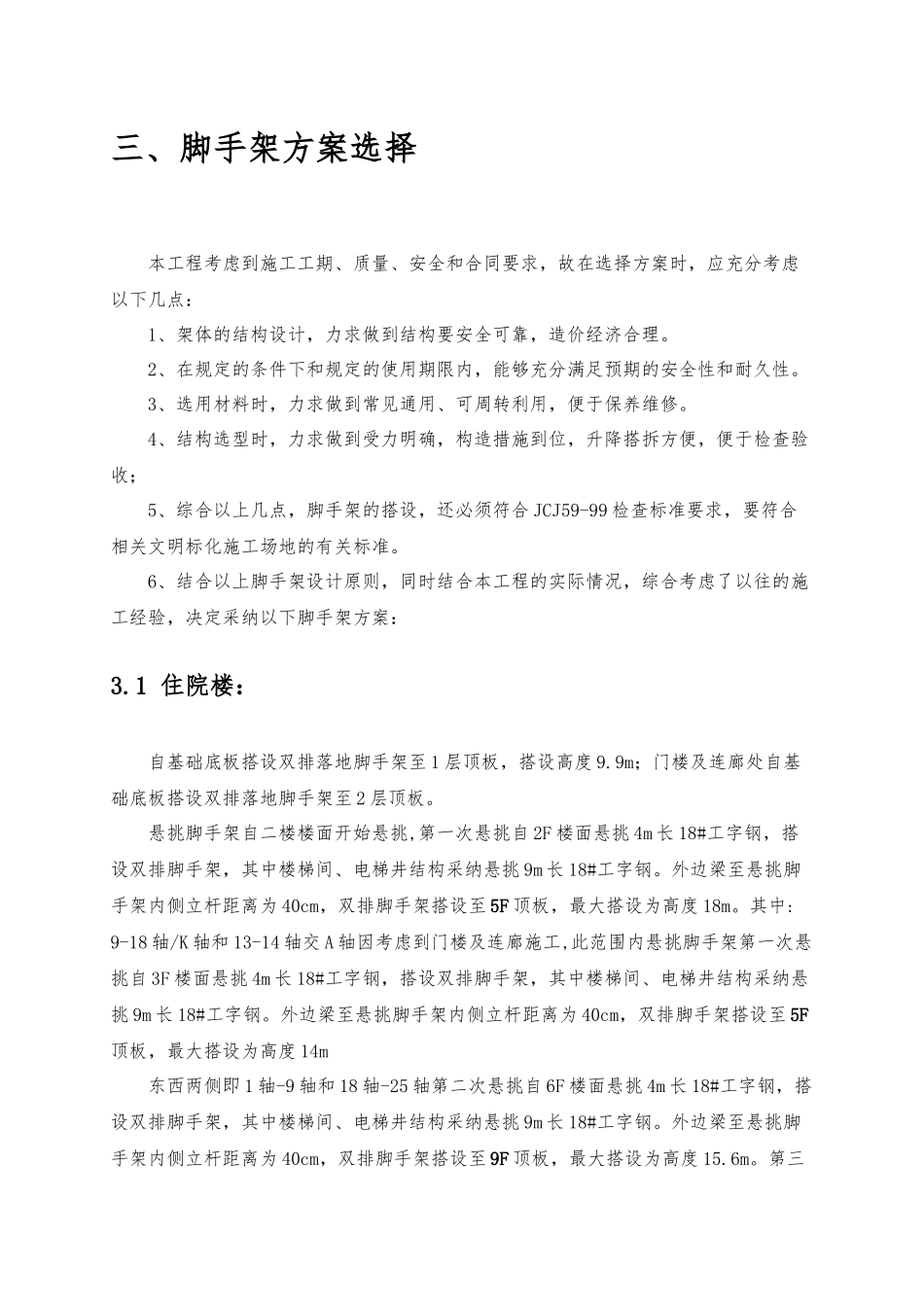

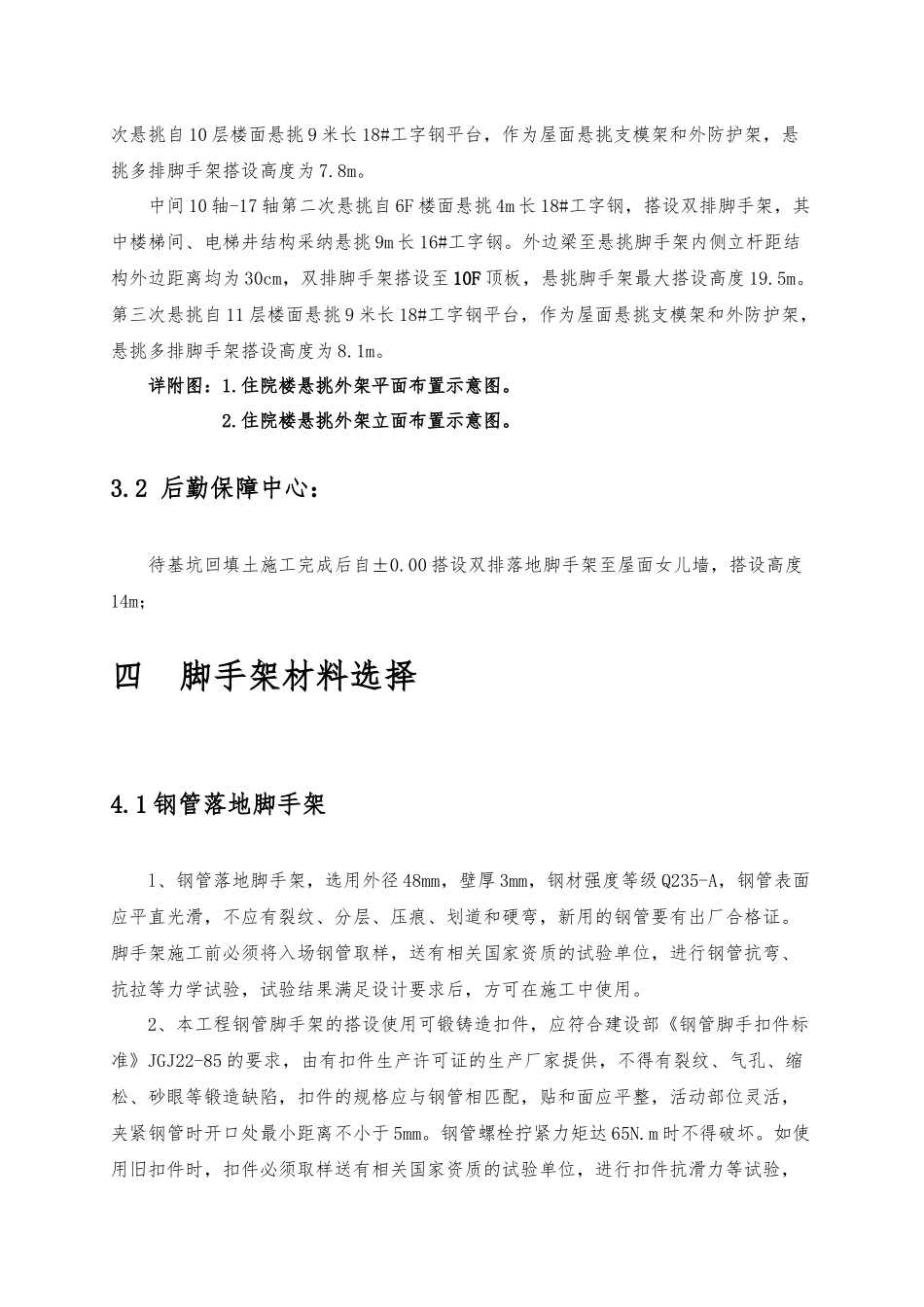

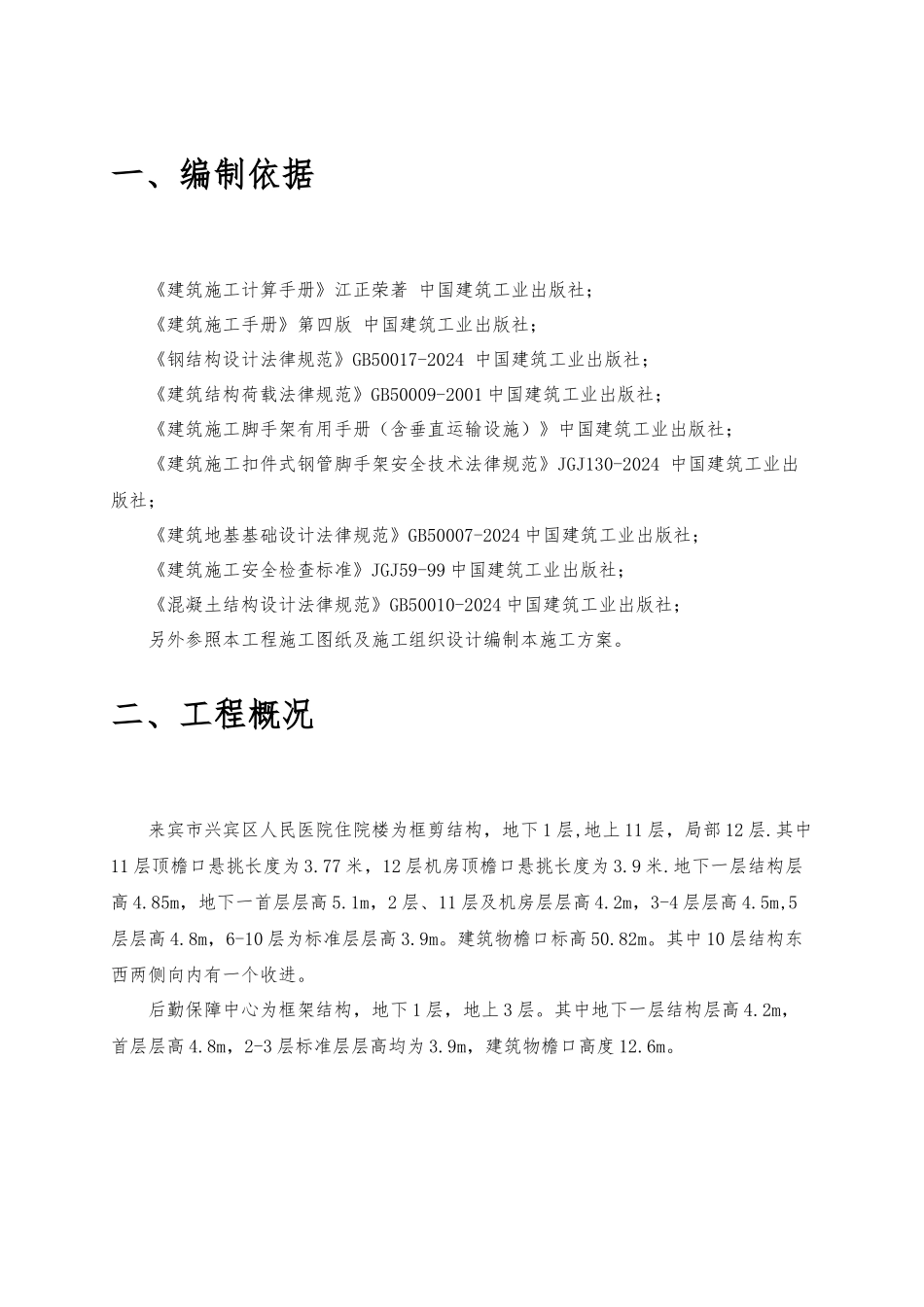

一、编制依据 《建筑施工计算手册》江正荣著 中国建筑工业出版社； 《建筑施工手册》第四版 中国建筑工业出版社； 《钢结构设计法律规范》GB50017-2024 中国建筑工业出版社； 《建筑结构荷载法律规范》GB50009-2001 中国建筑工业出版社； 《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024 中国建筑工业出版社； 《建筑地基基础设计法律规范》GB50007-2024 中国建筑工业出版社； 《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社； 《混凝土结构设计法律规范》GB50010-2024 中国建筑工业出版社； 另外参照本工程施工图纸及施工组织设计编制本施工方案。二、工程概况来宾市兴宾区人民医院住院楼为框剪结构，地下 1 层,地上 11 层，局部 12 层.其中11 层顶檐口悬挑长度为 3.77 米，12 层机房顶檐口悬挑长度为 3.9 米.地下一层结构层高 4.85m，地下一首层层高 5.1m，2 层、11 层及机房层层高 4.2m，3-4 层层高 4.5m,5层层高 4.8m，6-10 层为标准层层高 3.9m。建筑物檐口标高 50.82m。其中 10 层结构东西两侧向内有一个收进。后勤保障中心为框架结构，地下 1 层，地上 3 层。其中地下一层结构层高 4.2m，首层层高 4.8m，2-3 层标准层层高均为 3.9m，建筑物檐口高度 12.6m。三、脚手架方案选择 本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合 JCJ59-99 检查标准要求，要符合相关文明标化施工场地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采纳以下脚手架方案：3.1 住院楼：自基础底板搭设双排落地脚手架至 1 层顶板，搭设高度 9.9m；门楼及连廊处自基础底板搭设双排落地脚手架至 2 层顶板。悬挑脚手架自二楼楼面开始悬挑,第一次悬挑自 2F 楼面悬挑 4m 长 18#工字钢，搭设双排脚手架，其中楼梯间、电梯井结构采纳悬挑 9m 长 18#工字钢。外边梁至悬挑脚手架内侧立...
