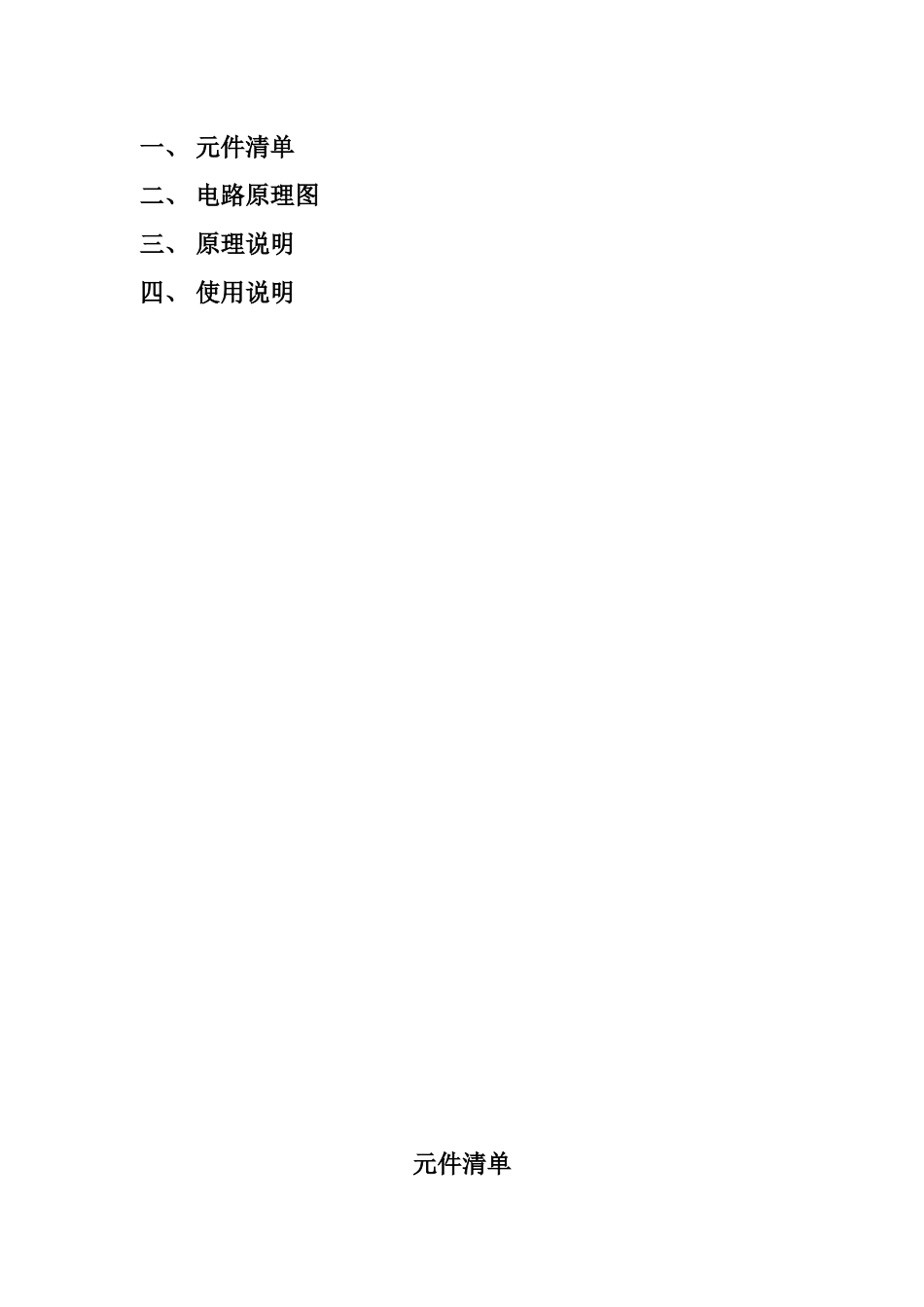

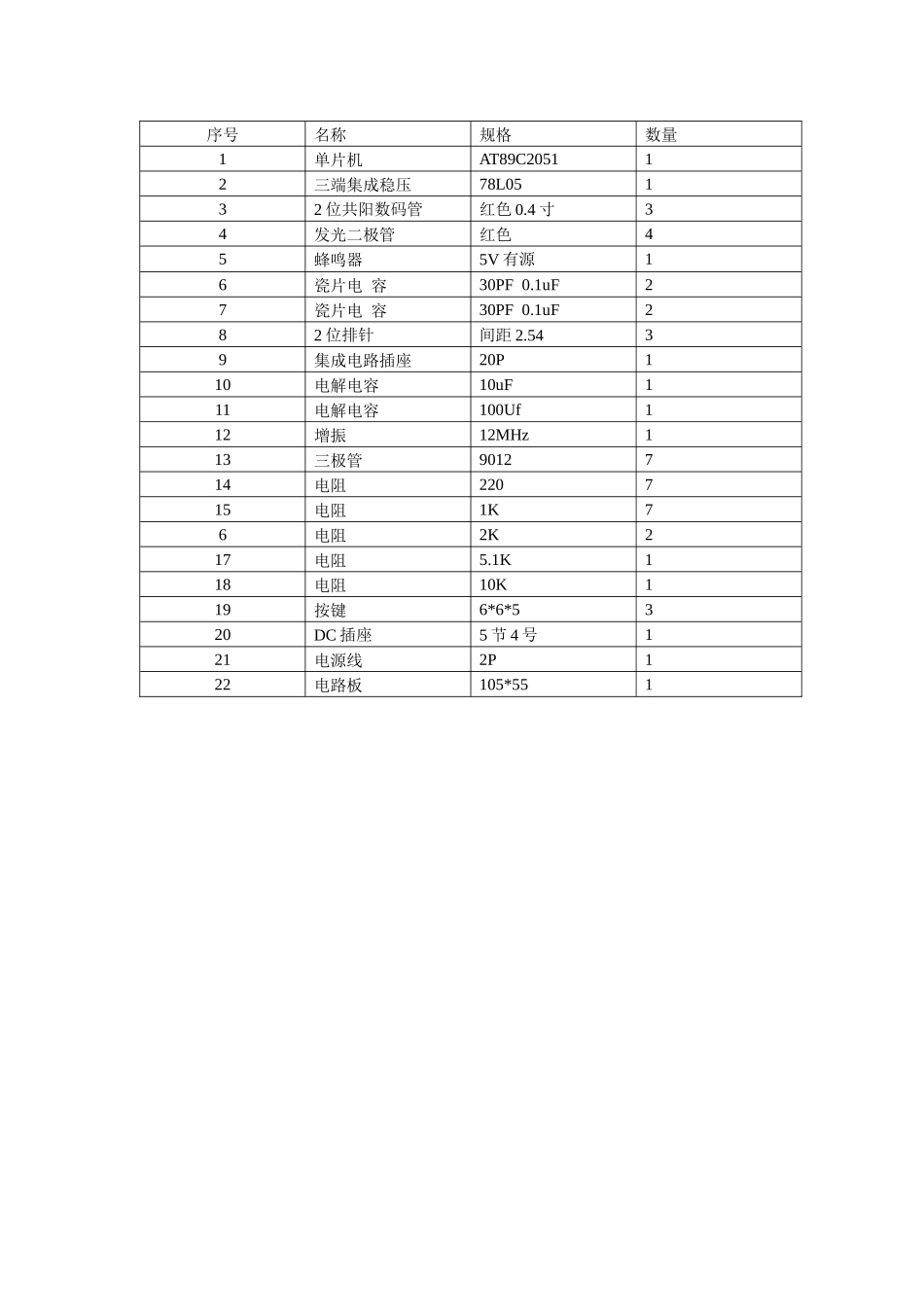

多功能六位电子钟豪 文件目录一、 元件清单二、 电路原理图三、 原理说明四、 使用说明元件清单序号 名称规格数量1 单片机AT89C205112 三端集成稳压78L0513 2 位共阳数码管红色 0.4 寸34 发光二极管红色45 蜂鸣器5V 有源16 瓷片电 容30PF 0.1uF27 瓷片电 容30PF 0.1uF282 位排针间距 2.5439集成电路插座20P110电解电容10uF111电解电容100Uf112增振12MHz113三极管9012714电阻220715电阻1K76电阻2K217电阻5.1K118电阻10K119按键6*6*5320DC 插座5 节 4 号121电源线2P122电路板105*551 一、原理说明: 1、显示原理: 显示部分主要器件为 3 只两位一体共阳极数码管,驱动采纳 PNP 型三极管驱动,各端口配有限流电阻,驱动方式为动态扫描,占用 P3.0~P3.5 端口,段码由 P1.0~P1.6 输出。冒号部分采纳 4 个 Φ3.0 的红色发光二极管,驱动方式为独立端口 P1.7 驱动。 2、键盘原理: 按键 S1~S3 采纳复用的方式与显示部分的 P3.5、P3.4、P3.2 口复用。其工作方式为,在相应端口输出高电平常读取按键的状态并由单片机消除抖动并给予相应的键值。 3、迅响电路及输入、输出电路原理: 迅响电路由有源蜂鸣器和 PNP 型三极管组成。其工作原理是当 PNP型三极管导通后有源蜂鸣器立即发出定频声响。驱动方式为独立端口驱动,占用 P3.7 端口。 输出电路是与迅响电路复合作用的,其电路结构为有源蜂鸣器,5.1K 定值电阻 R6,排针 J3 并联。当有源蜂鸣器无迅响时 J3 输出低电平,当有源蜂鸣器发出声响时 J3 输出高电平,J3 可接入数字电路等各种需要。驱动方式为迅响复合输出,不占端口。 输入电路是与迅响电路复合作用的,其电路结构是在迅响电路的PNP 型三极管的基极电路中接入排针 J2。引脚排针可改变单片机 I/O口的电平状态,从而达到输入的目的。驱动方式为复合端口驱动,占用 P3.7 端口。 4、单片机系统: 本产品采纳了单片机 AT89C2051 为核心器件,并配合所有的外围电路,具有上电复位的功能,无手动复位功能。:二、使用说明: 1、功能按键说明: S1 为功能选择按键,S2 为功能扩展按键,S3 为数值加一按键。 2、功能及操作说明: 操作时,连续短时间(小于 1 秒)按动 S1,即可在以上的 6 个功能中连续循环。中途假如长按(大于 2 秒)S1,则立即回到时钟功能的状态。 1)时钟功能:上电后即显示 10:10:00,寓意十全十美。 2)校时功能:短按一次 S1,即当...
