多功能信号发生器毕业论文

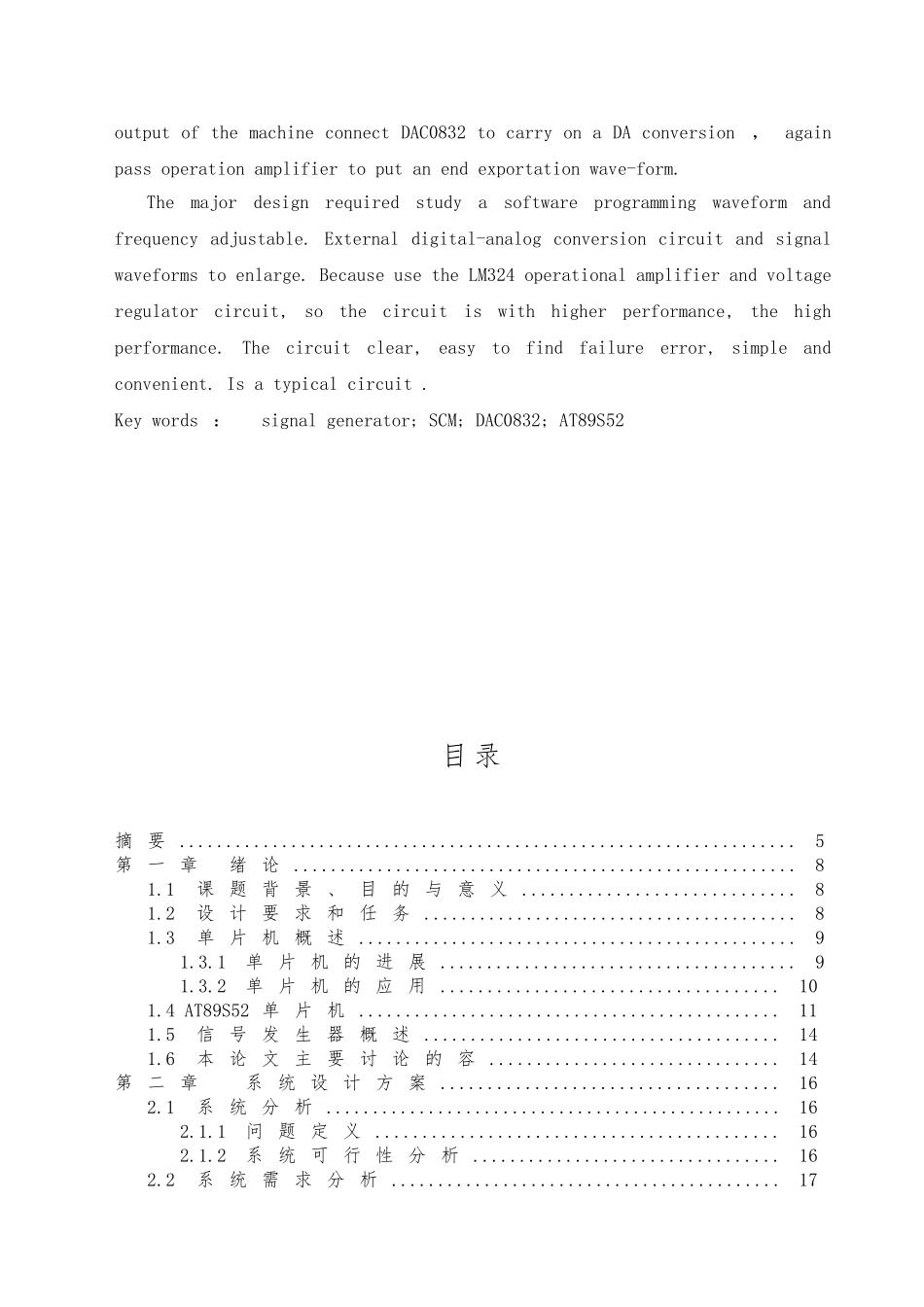

多功能信号发生器毕业论文_第1页
1/55

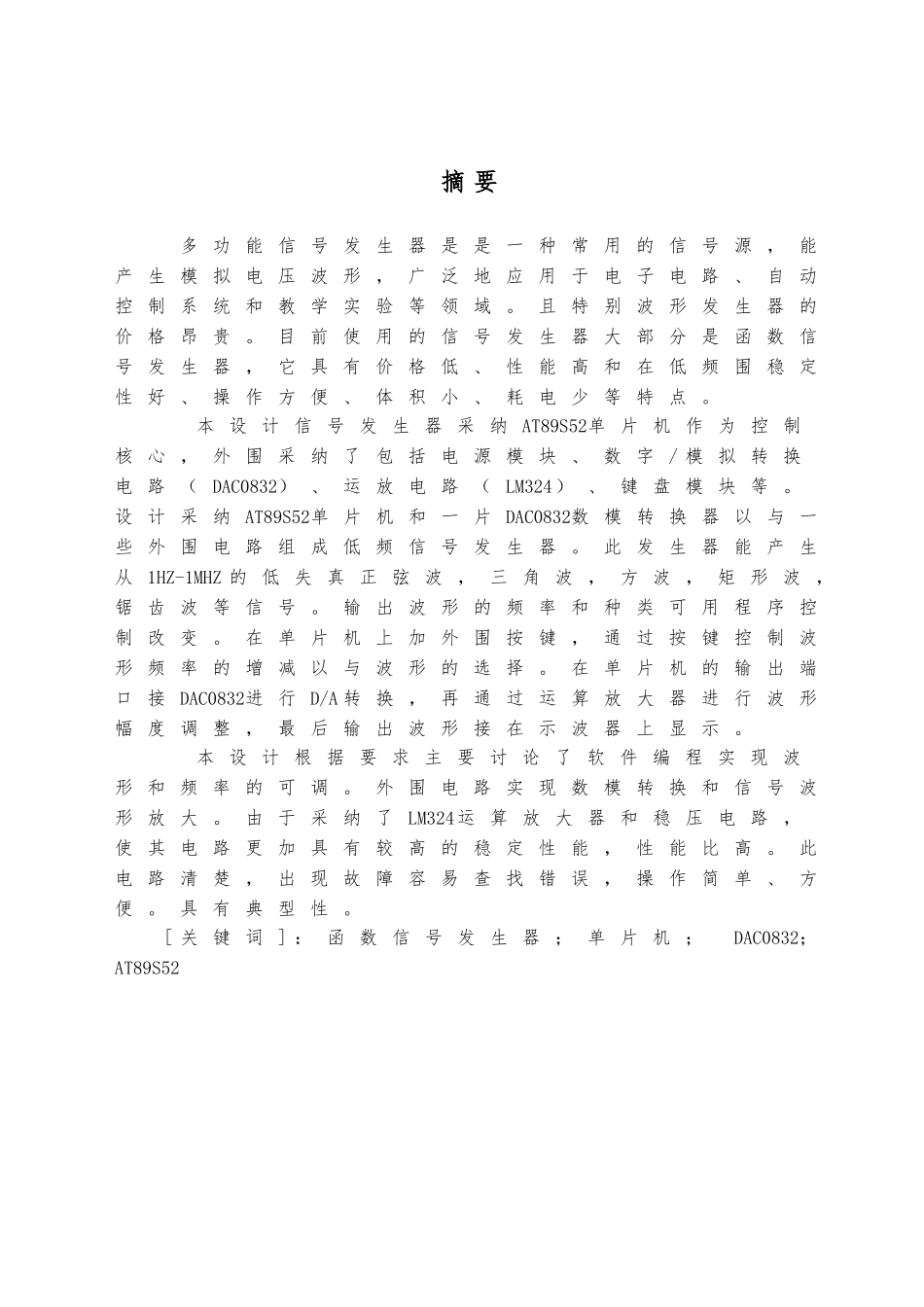

多功能信号发生器毕业论文_第2页
2/55
多功能信号发生器毕业论文_第3页
3/55
摘 要 多 功 能 信 号 发 生 器 是 是 一 种 常 用 的 信 号 源 , 能产 生 模 拟 电 压 波 形 , 广 泛 地 应 用 于 电 子 电 路 、 自 动控 制 系 统 和 教 学 实 验 等 领 域 。 且 特 别 波 形 发 生 器 的价 格 昂 贵 。 目 前 使 用 的 信 号 发 生 器 大 部 分 是 函 数 信号 发 生 器 , 它 具 有 价 格 低 、 性 能 高 和 在 低 频 围 稳 定性 好 、 操 作 方 便 、 体 积 小 、 耗 电 少 等 特 点 。 本 设 计 信 号 发 生 器 采 纳 AT89S52单 片 机 作 为 控 制核 心 , 外 围 采 纳 了 包 括 电 源 模 块 、 数 字 / 模 拟 转 换电 路 ( DAC0832) 、 运 放 电 路 ( LM324) 、 键 盘 模 块 等 。设 计 采 纳 AT89S52单 片 机 和 一 片 DAC0832数 模 转 换 器 以 与 一些 外 围 电 路 组 成 低 频 信 号 发 生 器 。 此 发 生 器 能 产 生从 1HZ-1MHZ 的 低 失 真 正 弦 波 , 三 角 波 , 方 波 , 矩 形 波 ,锯 齿 波 等 信 号 。 输 出 波 形 的 频 率 和 种 类 可 用 程 序 控制 改 变 。 在 单 片 机 上 加 外 围 按 键 , 通 过 按 键 控 制 波形 频 率 的 增 减 以 与 波 形 的 选 择 。 在 单 片 机 的 输 出 端口 接 DAC0832进 行 D/A 转 换 , 再 通 过 运 算 放 大 器 进 行 波 形幅 度 调 整 , 最 后 输 出 波 形 接 在 示 波 器 上 显 示 。 本 设 计 根 据 要 求 主 要 讨 论 了 软 件 编 程 实 现 波形 和 频 率 的 可 调 。 外 围 电 路 实 现 数 模 转 换 和 信 号 波形 放 大 。 由 于 采 纳 了 LM324运 算 放 大 器 和 稳 压 电 路 ,使 其 电 路 更 加 具 有 较 高 的 稳 定 性 能 , 性 能 比 高 。 此电 路 清 楚 , 出 现 故 障 容 易 查 找 错 误 , 操 作 简 单 、 方便 。 具 有 典 型 性 。[ 关 键 词 ] : 函 数 信 号 发 生 器 ; 单 片 机 ; DAC0832;AT89S52Abstract Signal generator is a co...
