多功能安检门毕业论文

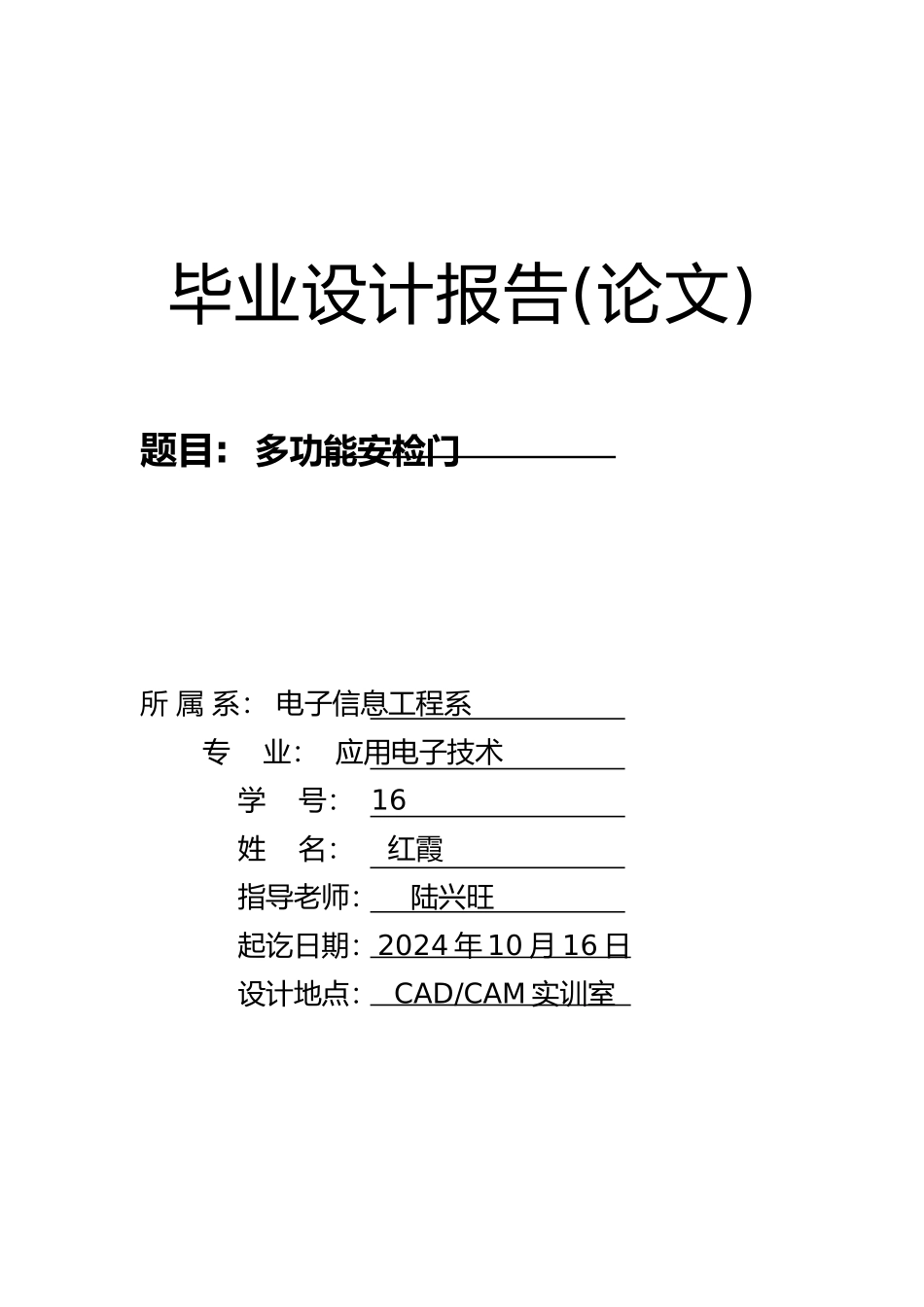

多功能安检门毕业论文_第1页
1/32

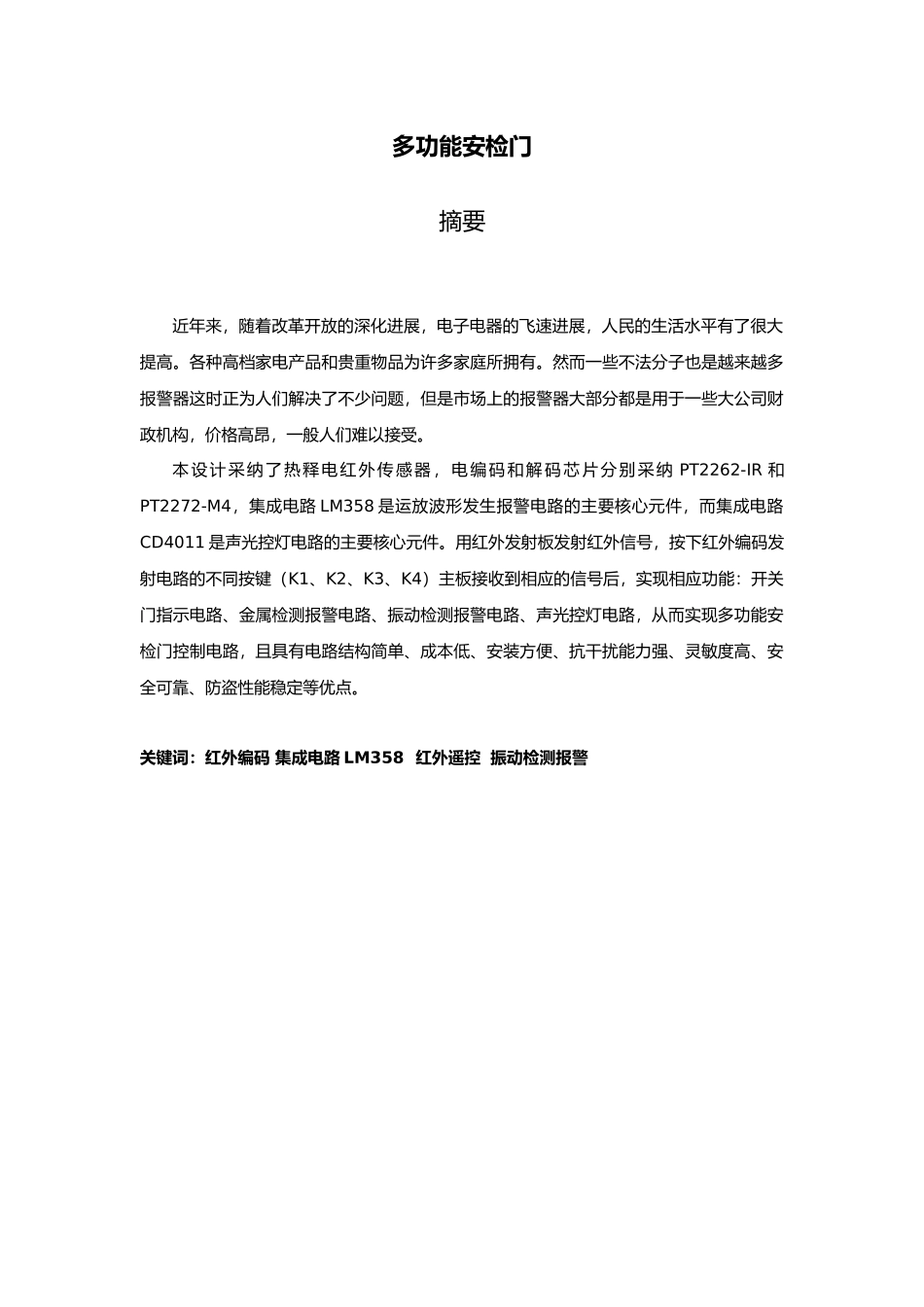

多功能安检门毕业论文_第2页
2/32

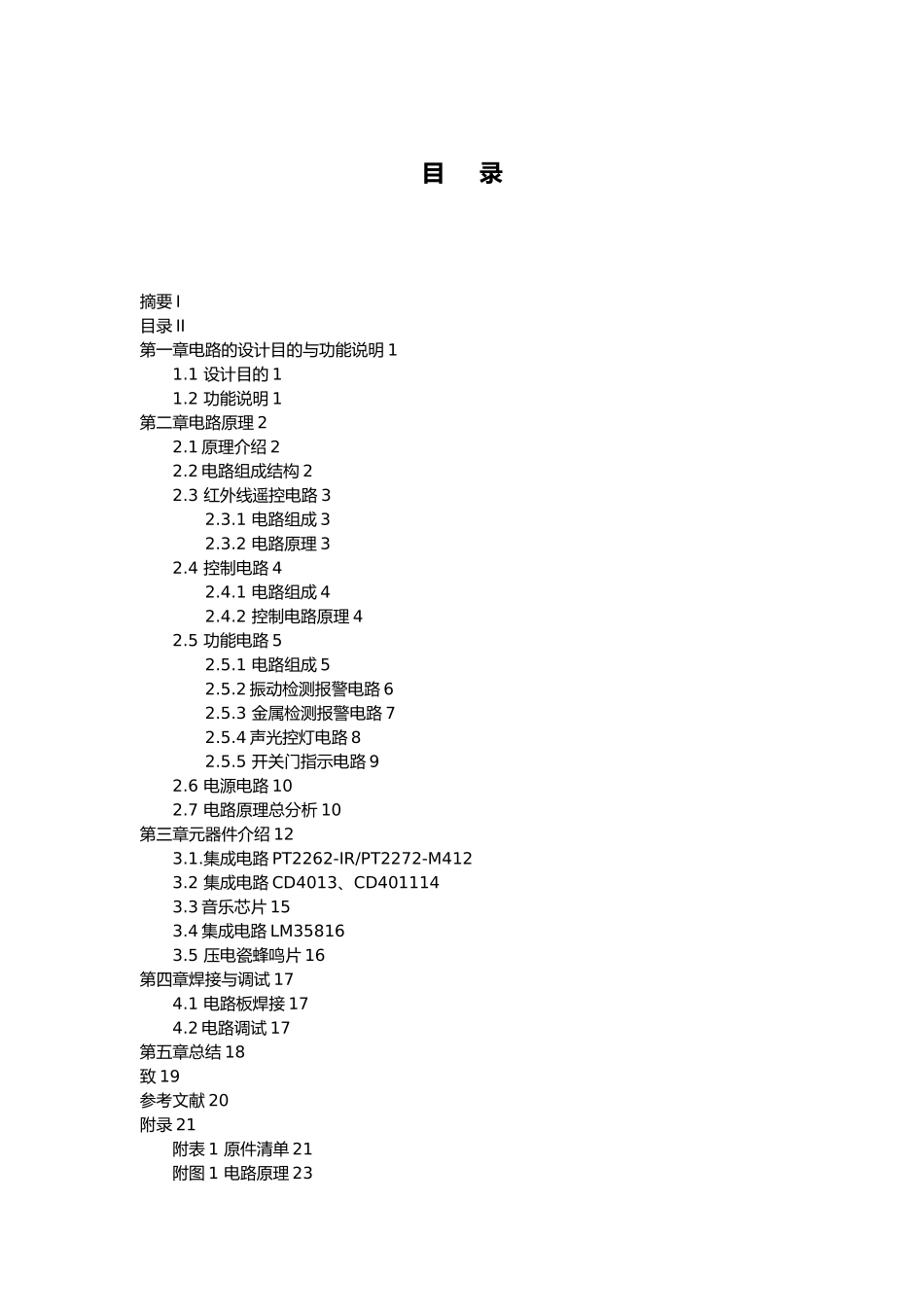

多功能安检门毕业论文_第3页
3/32
毕业设计报告(论文)题目: 多功能安检门所 属 系: 电子信息工程系 专 业: 应用电子技术学 号: 16姓 名: 红霞指导老师: 陆兴旺起讫日期:2024 年 10 月 16 日设计地点: CAD/CAM 实训室多功能安检门摘要近年来,随着改革开放的深化进展,电子电器的飞速进展,人民的生活水平有了很大提高。各种高档家电产品和贵重物品为许多家庭所拥有。然而一些不法分子也是越来越多报警器这时正为人们解决了不少问题,但是市场上的报警器大部分都是用于一些大公司财政机构,价格高昂,一般人们难以接受。本设计采纳了热释电红外传感器,电编码和解码芯片分别采纳 PT2262-IR 和PT2272-M4,集成电路 LM358 是运放波形发生报警电路的主要核心元件,而集成电路CD4011 是声光控灯电路的主要核心元件。用红外发射板发射红外信号,按下红外编码发射电路的不同按键(K1、K2、K3、K4)主板接收到相应的信号后,实现相应功能:开关门指示电路、金属检测报警电路、振动检测报警电路、声光控灯电路,从而实现多功能安检门控制电路,且具有电路结构简单、成本低、安装方便、抗干扰能力强、灵敏度高、安全可靠、防盗性能稳定等优点。关键词:红外编码 集成电路 LM358 红外遥控 振动检测报警目 录摘要 I目录 II第一章电路的设计目的与功能说明 11.1 设计目的 11.2 功能说明 1第二章电路原理 22.1 原理介绍 22.2 电路组成结构 22.3 红外线遥控电路 32.3.1 电路组成 32.3.2 电路原理 32.4 控制电路 42.4.1 电路组成 42.4.2 控制电路原理 42.5 功能电路 52.5.1 电路组成 52.5.2 振动检测报警电路 62.5.3 金属检测报警电路 72.5.4 声光控灯电路 82.5.5 开关门指示电路 92.6 电源电路 102.7 电路原理总分析 10第三章元器件介绍 123.1.集成电路 PT2262-IR/PT2272-M4123.2 集成电路 CD4013、CD4011143.3 音乐芯片 153.4 集成电路 LM358163.5 压电瓷蜂鸣片 16第四章焊接与调试 174.1 电路板焊接 174.2 电路调试 17第五章总结 18致 19参考文献 20附录 21附表 1 原件清单 21附图 1 电路原理 23附图 2 整机实物图 24第一章 电路的设计目的与功能说明1.1 设计目的本次设计所做的是多功能安检门系统,主要利用红外线的编码发射和解码接受信号的原 理 。 主 要 运 用 编 码 芯 片 PT2262-IR 和 解 码 芯 片 PT2272-M4 , 以 与 集 成 电 路CD4011、CD4013、LM...
