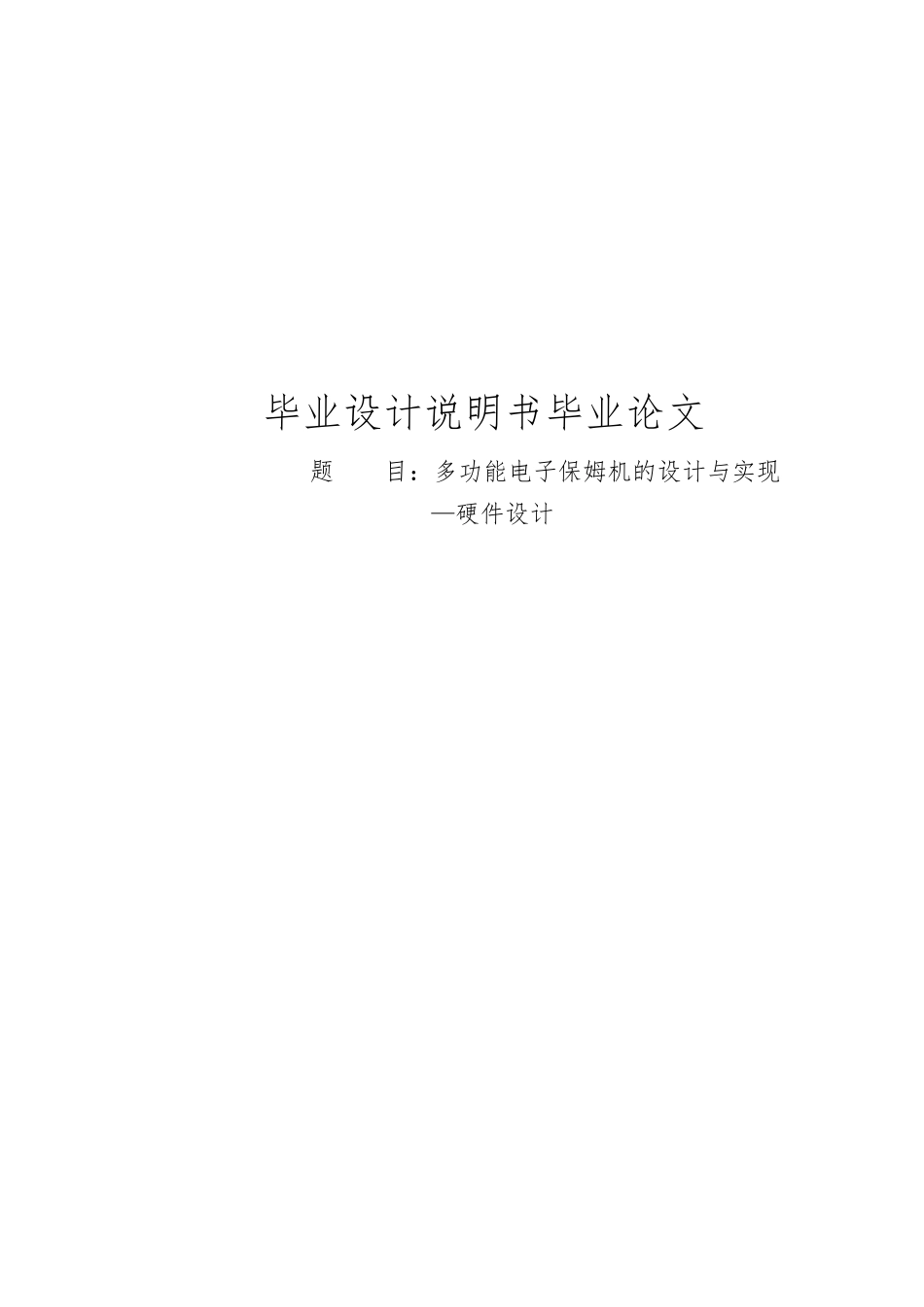

多功能电子保姆机的设计与实现毕业论文

毕业设计说明书毕业论文题 目：多功能电子保姆机的设计与实现—硬件设计多功能电子保姆机的设计与实现—硬件部分摘 要随着生活节奏的加快，家庭对保姆的需求越来越多，若设计出一款智能保姆机，将极方便人们的生活。目前市场上销售的保姆机多为机械式，且功能单一，只能进行家用电器通断电的定时控制。 本文利用电子技术设计的保姆机具有多功能性。不仅能控制家用电器定时工作，还附加时间、闹铃、环境温度显示等功能。论文介绍了保姆机的讨论背景，通过对 555 时基电路设计方案、FPGA 设计方案以与单片机设计方案的比较，确定了单片机设计方案。本设计以 Atmega128 单片机为核心，通过继电器控制家用电器定时工作，利用 DS1302 实时时钟日历芯片完成时钟/日历的基本功能，同时利用 DS18B20 温度传感器测量环境温度，并通过 4 位 LED 数码管进行时间和温度的显示。本设计完成了电子保姆机硬件和软件的设计，并在开发板上对部分功能进行了调试，实现了电子保姆机的基本功能。该电子保姆机可以应用于生活和工作中，也可通过改装，提高性能，增加新功能，从而给人们的生活和工作带来更多的方便。关键词：保姆机；单片机；温度传感器；继电器Multi-functional electronic nanny Machine Design andImplementation －The Design of the HardwareAbstractWith the accelerated pace of life, the demand for nannies is greatly increasing in our society . If a intelligent nanny machine is designed,it will bring more convenience forpeople's life.At present, the nanny machine which is on the sale in the market is almost mechanical, has a single function, and controls household appliancescan according to the setting time only through the power. This paper introduces the research backgroud of the nanny machine and uses the SCM design scheme through comparing 555 design scheme,FPGA design scheme and SCM design scheme. In this paper, the nanny machine ,which is designed through using electron technology,has many functions .It not only can control the Household appliances from time to time, but also can display time,temperature and so...
