多功能流水灯设计说明书

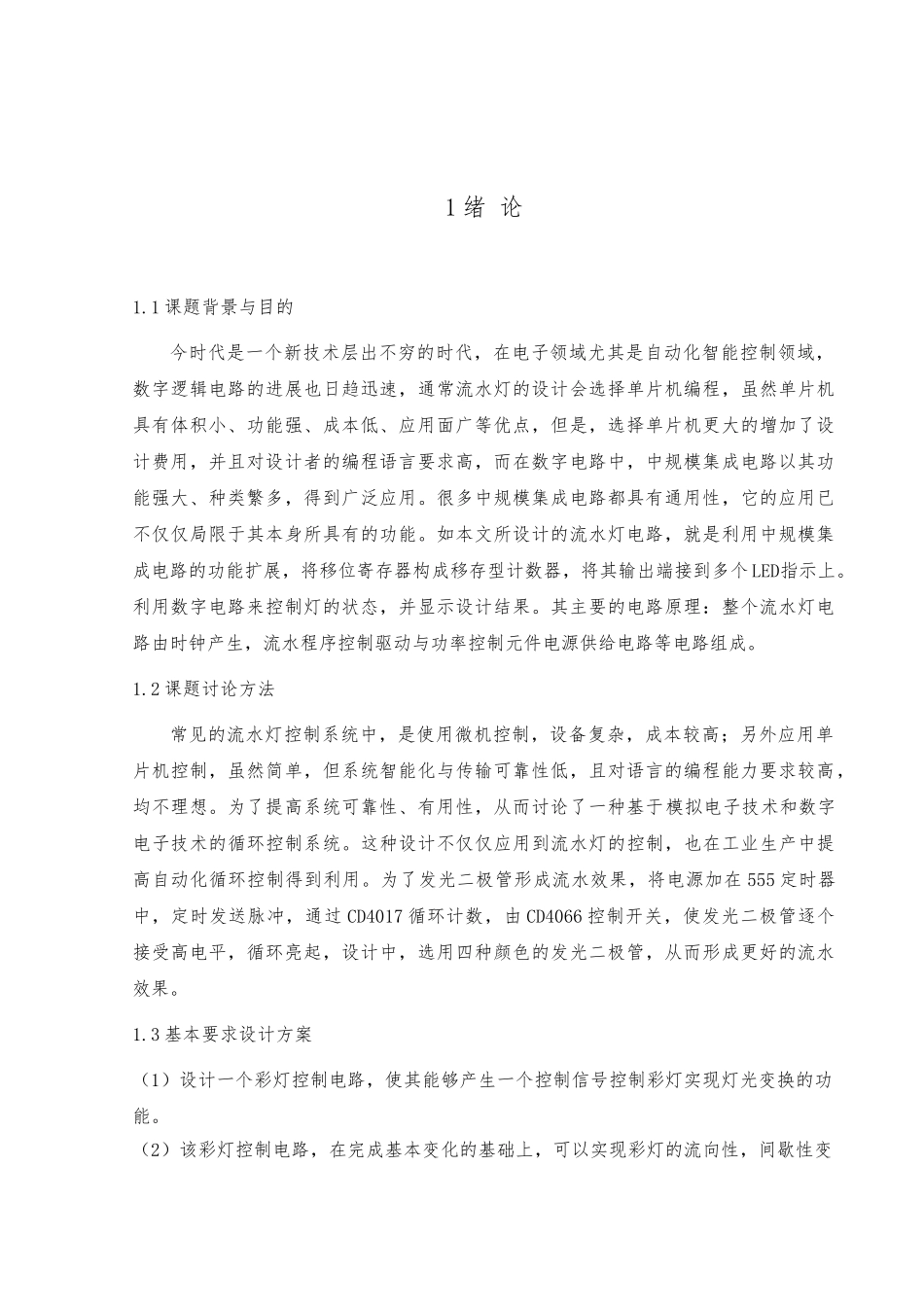

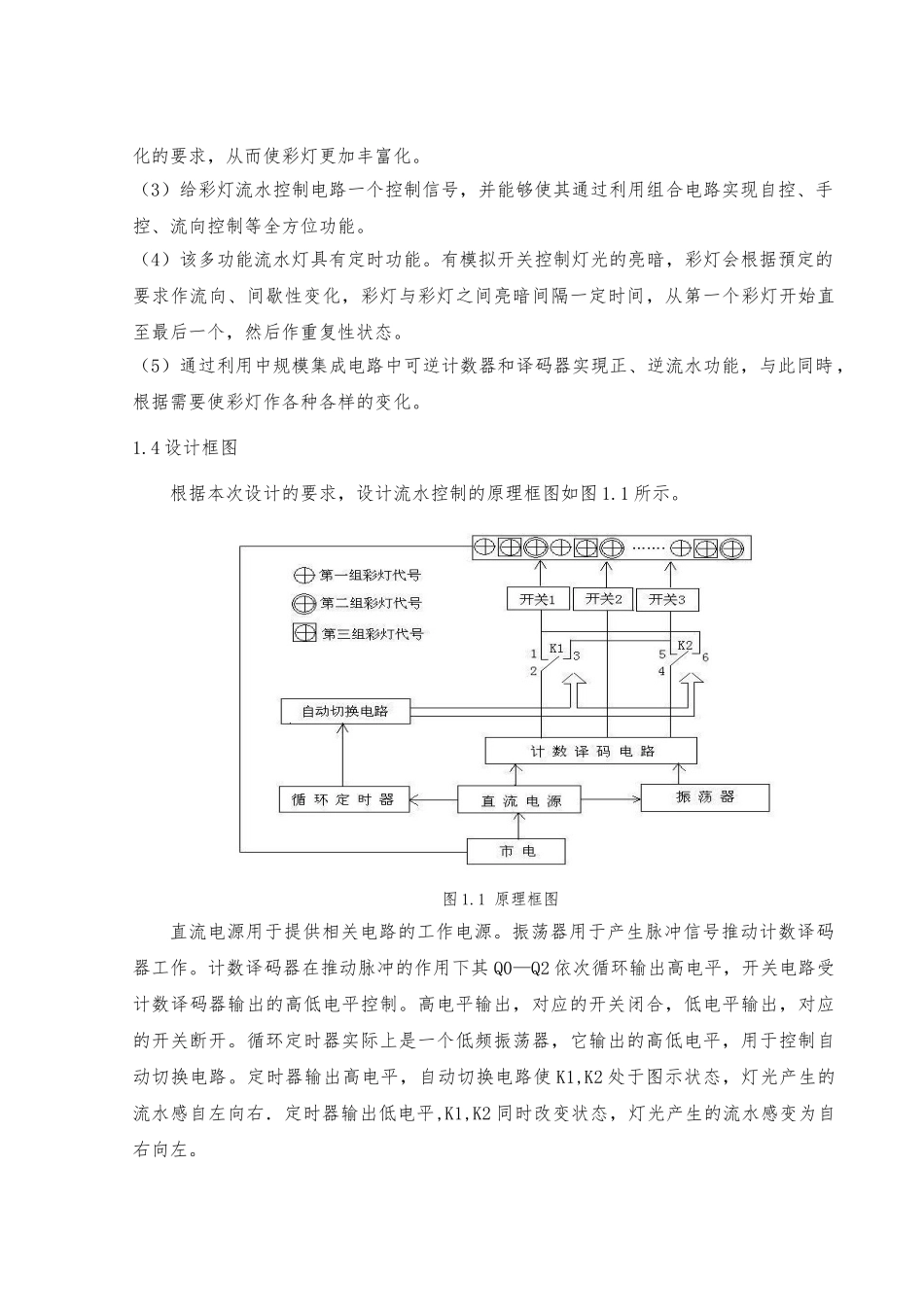

1 绪 论1.1 课题背景与目的今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，数字逻辑电路的进展也日趋迅速，通常流水灯的设计会选择单片机编程，虽然单片机具有体积小、功能强、成本低、应用面广等优点，但是，选择单片机更大的增加了设计费用，并且对设计者的编程语言要求高，而在数字电路中，中规模集成电路以其功能强大、种类繁多，得到广泛应用。很多中规模集成电路都具有通用性，它的应用已不仅仅局限于其本身所具有的功能。如本文所设计的流水灯电路，就是利用中规模集成电路的功能扩展，将移位寄存器构成移存型计数器，将其输出端接到多个 LED指示上。利用数字电路来控制灯的状态，并显示设计结果。其主要的电路原理：整个流水灯电路由时钟产生，流水程序控制驱动与功率控制元件电源供给电路等电路组成。1.2 课题讨论方法常见的流水灯控制系统中，是使用微机控制，设备复杂，成本较高；另外应用单片机控制，虽然简单，但系统智能化与传输可靠性低，且对语言的编程能力要求较高，均不理想。为了提高系统可靠性、有用性，从而讨论了一种基于模拟电子技术和数字电子技术的循环控制系统。这种设计不仅仅应用到流水灯的控制，也在工业生产中提高自动化循环控制得到利用。为了发光二极管形成流水效果，将电源加在 555 定时器中，定时发送脉冲，通过 CD4017 循环计数，由 CD4066 控制开关，使发光二极管逐个接受高电平，循环亮起，设计中，选用四种颜色的发光二极管，从而形成更好的流水效果。1.3 基本要求设计方案（1）设计一个彩灯控制电路，使其能够产生一个控制信号控制彩灯实现灯光变换的功能。（2）该彩灯控制电路，在完成基本变化的基础上，可以实现彩灯的流向性，间歇性变化的要求，从而使彩灯更加丰富化。（3）给彩灯流水控制电路一个控制信号，并能够使其通过利用组合电路实现自控、手控、流向控制等全方位功能。（4）该多功能流水灯具有定时功能。有模拟开关控制灯光的亮暗，彩灯会根据預定的要求作流向、间歇性变化，彩灯与彩灯之间亮暗间隔一定时间，从第一个彩灯开始直至最后一个，然后作重复性状态。（5）通过利用中规模集成电路中可逆计数器和译码器实現正、逆流水功能，与此同時，根据需要使彩灯作各种各样的变化。1.4 设计框图根据本次设计的要求，设计流水控制的原理框图如图 1.1 所示。图 1.1 原理框图直流电源用于提供相关电路的工作电源。振荡器用于产生脉冲信号推动计数译码器工...
