大桥桩基施工组织设计

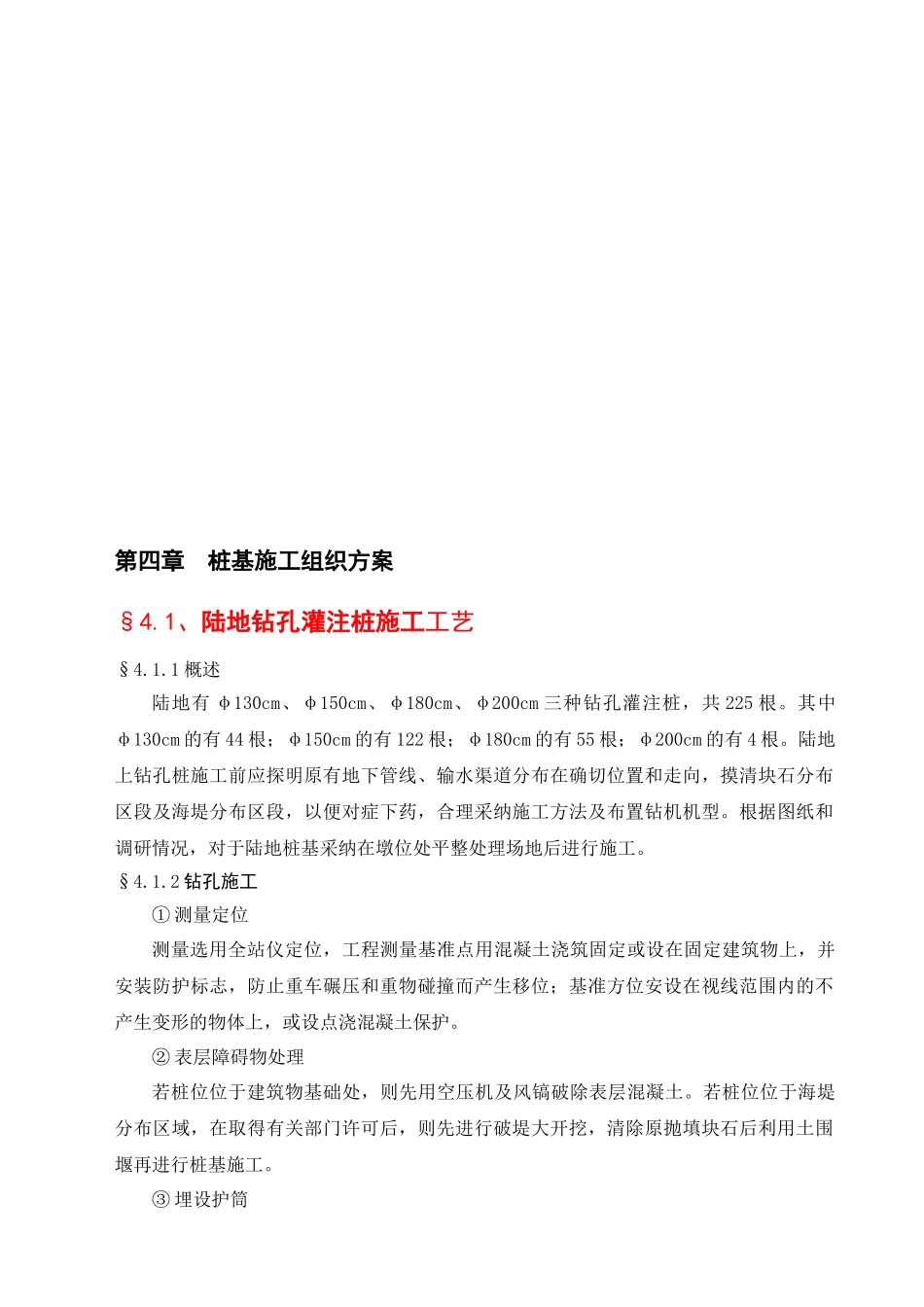

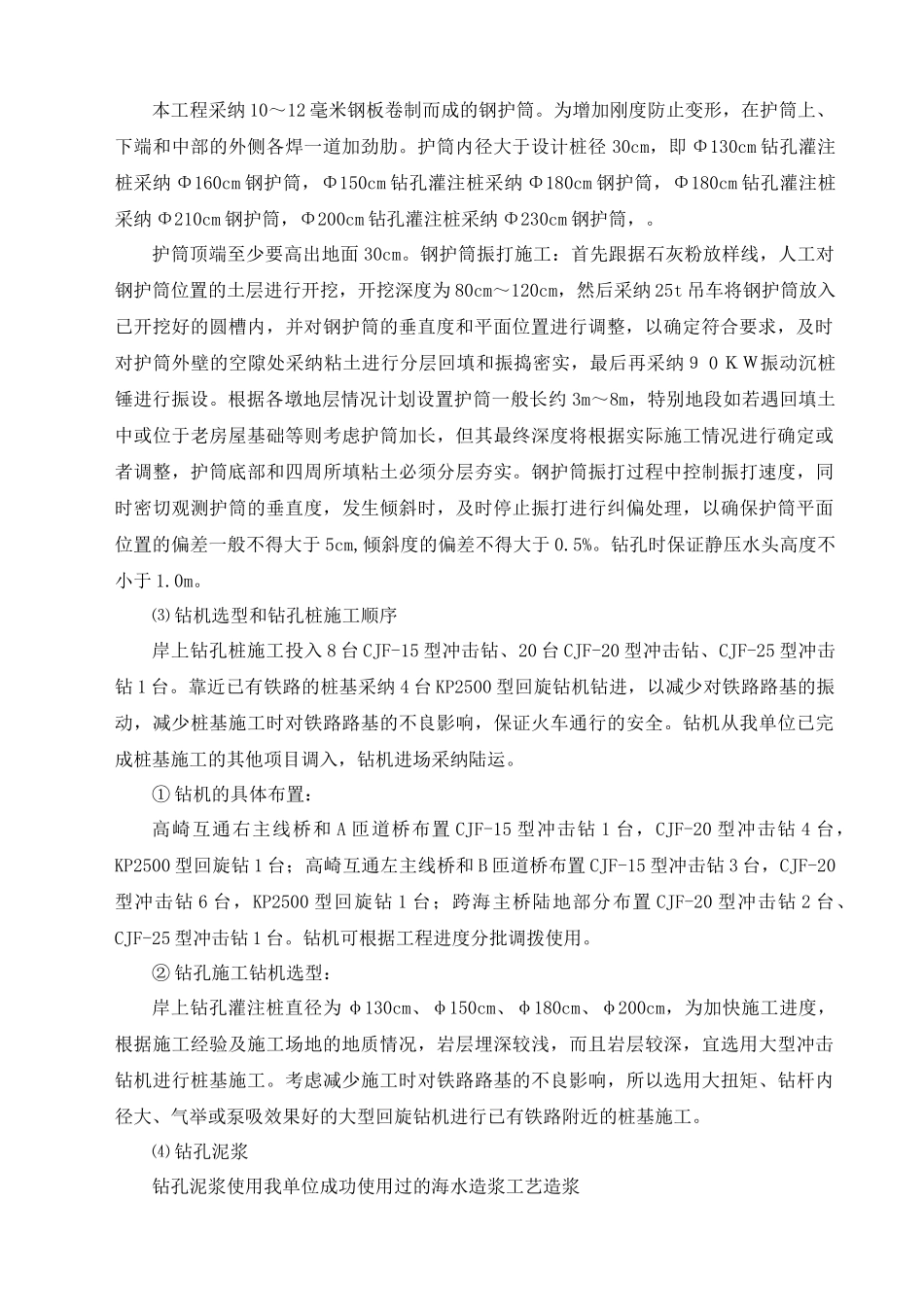

第四章 桩基施工组织方案§4.1、陆地钻孔灌注桩施工工艺§4.1.1 概述陆地有 φ130cm、φ150cm、φ180cm、φ200cm 三种钻孔灌注桩，共 225 根。其中φ130cm 的有 44 根；φ150cm 的有 122 根；φ180cm 的有 55 根；φ200cm 的有 4 根。陆地上钻孔桩施工前应探明原有地下管线、输水渠道分布在确切位置和走向，摸清块石分布区段及海堤分布区段，以便对症下药，合理采纳施工方法及布置钻机机型。根据图纸和调研情况，对于陆地桩基采纳在墩位处平整处理场地后进行施工。§4.1.2 钻孔施工① 测量定位测量选用全站仪定位，工程测量基准点用混凝土浇筑固定或设在固定建筑物上，并安装防护标志，防止重车碾压和重物碰撞而产生移位；基准方位安设在视线范围内的不产生变形的物体上，或设点浇混凝土保护。② 表层障碍物处理若桩位位于建筑物基础处，则先用空压机及风镐破除表层混凝土。若桩位位于海堤分布区域，在取得有关部门许可后，则先进行破堤大开挖，清除原抛填块石后利用土围堰再进行桩基施工。③ 埋设护筒本工程采纳 10～12 毫米钢板卷制而成的钢护筒。为增加刚度防止变形，在护筒上、下端和中部的外侧各焊一道加劲肋。护筒内径大于设计桩径 30cm，即 Φ130cm 钻孔灌注桩采纳 Φ160cm 钢护筒，Φ150cm 钻孔灌注桩采纳 Φ180cm 钢护筒，Φ180cm 钻孔灌注桩采纳 Φ210cm 钢护筒，Φ200cm 钻孔灌注桩采纳 Φ230cm 钢护筒，。护筒顶端至少要高出地面 30cm。钢护筒振打施工：首先跟据石灰粉放样线，人工对钢护筒位置的土层进行开挖，开挖深度为 80cm～120cm，然后采纳 25t 吊车将钢护筒放入已开挖好的圆槽内，并对钢护筒的垂直度和平面位置进行调整，以确定符合要求，及时对护筒外壁的空隙处采纳粘土进行分层回填和振捣密实，最后再采纳９ 0 ＫＷ振动沉桩锤进行振设。根据各墩地层情况计划设置护筒一般长约 3m～8m，特别地段如若遇回填土中或位于老房屋基础等则考虑护筒加长，但其最终深度将根据实际施工情况进行确定或者调整，护筒底部和四周所填粘土必须分层夯实。钢护筒振打过程中控制振打速度，同时密切观测护筒的垂直度，发生倾斜时，及时停止振打进行纠偏处理，以确保护筒平面位置的偏差一般不得大于 5cm,倾斜度的偏差不得大于 0.5%。钻孔时保证静压水头高度不小于 1.0m。⑶ 钻机选型和钻孔桩施工顺序岸上钻孔桩施工投入 8 台 CJF-15 型冲击钻、20 台 CJF-20 型冲击钻、CJF-25 型冲击钻 1...
