天然气长输管道课程设计2

天然气长输管道课程设计2_第1页

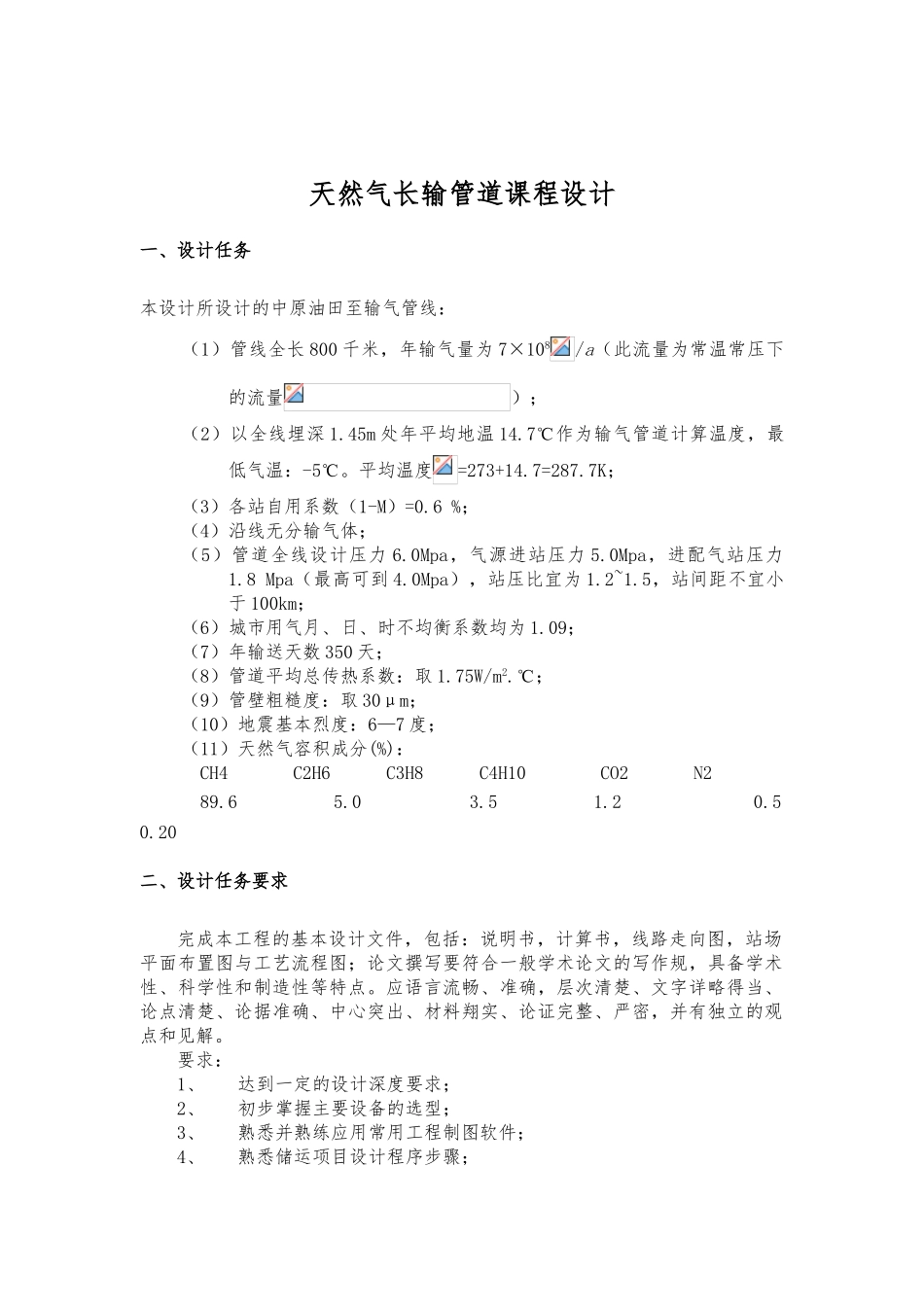

1/32
天然气长输管道课程设计2_第2页

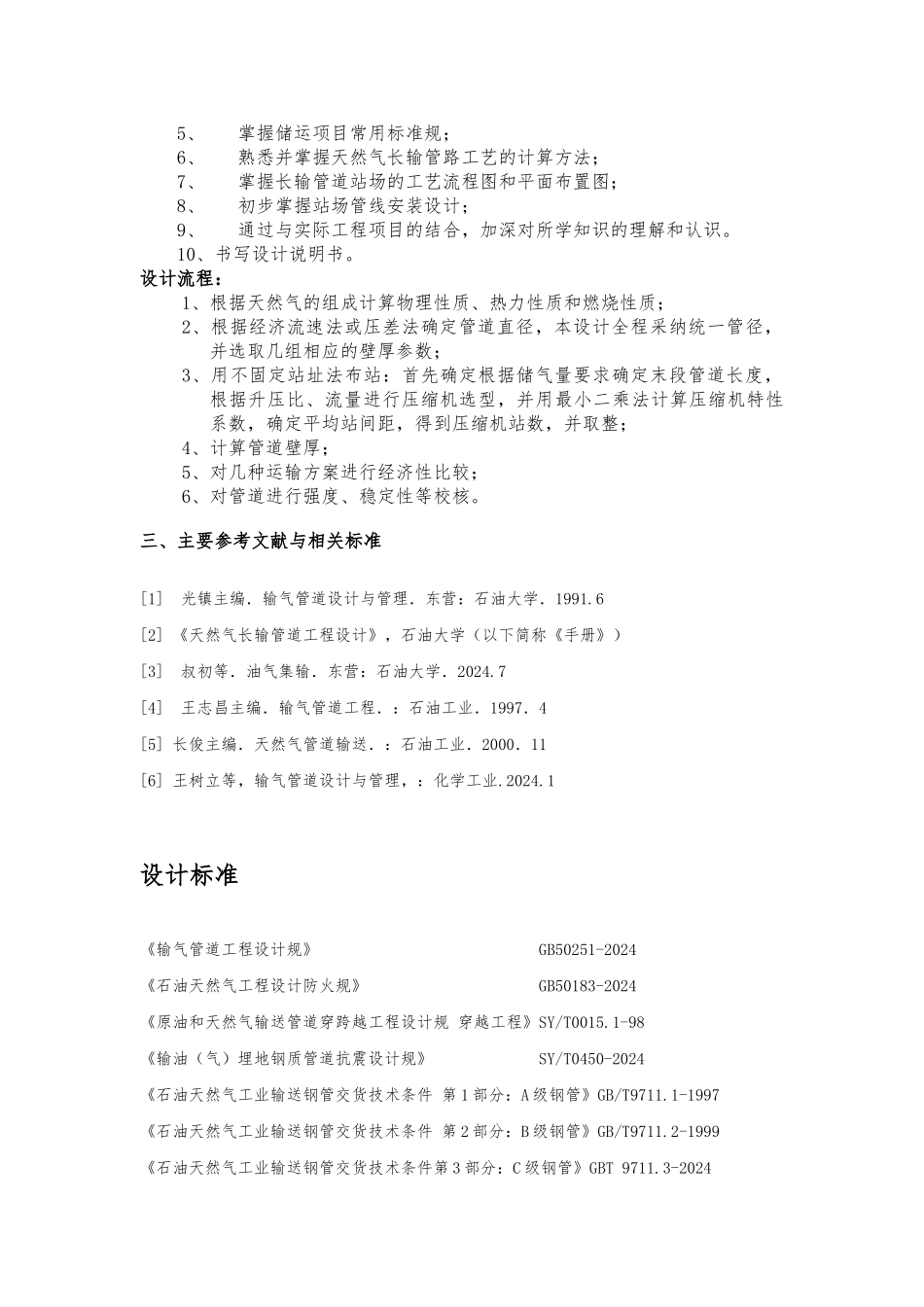

2/32
天然气长输管道课程设计2_第3页

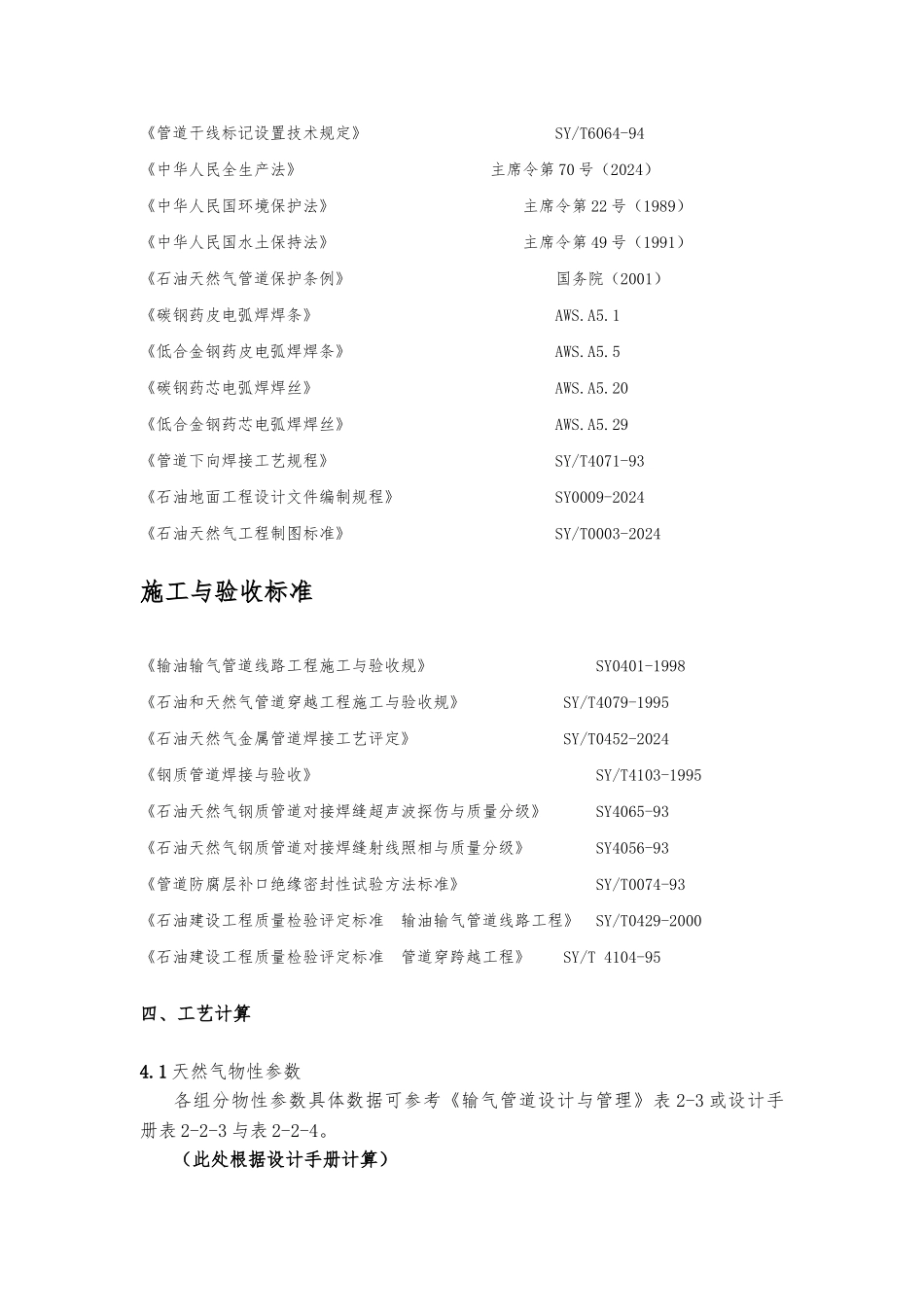

3/32
天然气长输管道课程设计一、设计任务本设计所设计的中原油田至输气管线:(1)管线全长 800 千米,年输气量为 7×108/a(此流量为常温常压下的流量);(2)以全线埋深 1.45m 处年平均地温 14.7℃作为输气管道计算温度,最低气温:-5℃。平均温度=273+14.7=287.7K;(3)各站自用系数(1-M)=0.6 %;(4)沿线无分输气体;(5)管道全线设计压力 6.0Mpa,气源进站压力 5.0Mpa,进配气站压力1.8 Mpa(最高可到 4.0Mpa),站压比宜为 1.2~1.5,站间距不宜小于 100km;(6)城市用气月、日、时不均衡系数均为 1.09;(7)年输送天数 350 天;(8)管道平均总传热系数:取 1.75W/m2.℃;(9)管壁粗糙度:取 30μm;(10)地震基本烈度:6—7 度;(11)天然气容积成分(%):CH4 C2H6 C3H8 C4H10 CO2 N289.6 5.0 3.5 1.2 0.5 0.20二、设计任务要求完成本工程的基本设计文件,包括:说明书,计算书,线路走向图,站场平面布置图与工艺流程图;论文撰写要符合一般学术论文的写作规,具备学术性、科学性和制造性等特点。应语言流畅、准确,层次清楚、文字详略得当、论点清楚、论据准确、中心突出、材料翔实、论证完整、严密,并有独立的观点和见解。要求:1、达到一定的设计深度要求;2、初步掌握主要设备的选型;3、熟悉并熟练应用常用工程制图软件;4、熟悉储运项目设计程序步骤;5、掌握储运项目常用标准规;6、熟悉并掌握天然气长输管路工艺的计算方法;7、掌握长输管道站场的工艺流程图和平面布置图;8、初步掌握站场管线安装设计;9、通过与实际工程项目的结合,加深对所学知识的理解和认识。10、书写设计说明书。设计流程:1、根据天然气的组成计算物理性质、热力性质和燃烧性质;2、根据经济流速法或压差法确定管道直径,本设计全程采纳统一管径,并选取几组相应的壁厚参数;3、用不固定站址法布站:首先确定根据储气量要求确定末段管道长度,根据升压比、流量进行压缩机选型,并用最小二乘法计算压缩机特性系数,确定平均站间距,得到压缩机站数,并取整;4、计算管道壁厚;5、对几种运输方案进行经济性比较;6、对管道进行强度、稳定性等校核。三、主要参考文献与相关标准[1] 光镇主编.输气管道设计与管理.东营:石油大学.1991.6[2] 《天然气长输管道工程设计》,石油大学(以下简称《手册》)[3] 叔初等.油气集输.东营:石油大学.2024.7[4] 王志昌主编.输气管道工程.:石油工业.1997.4[5] 长俊主编...
