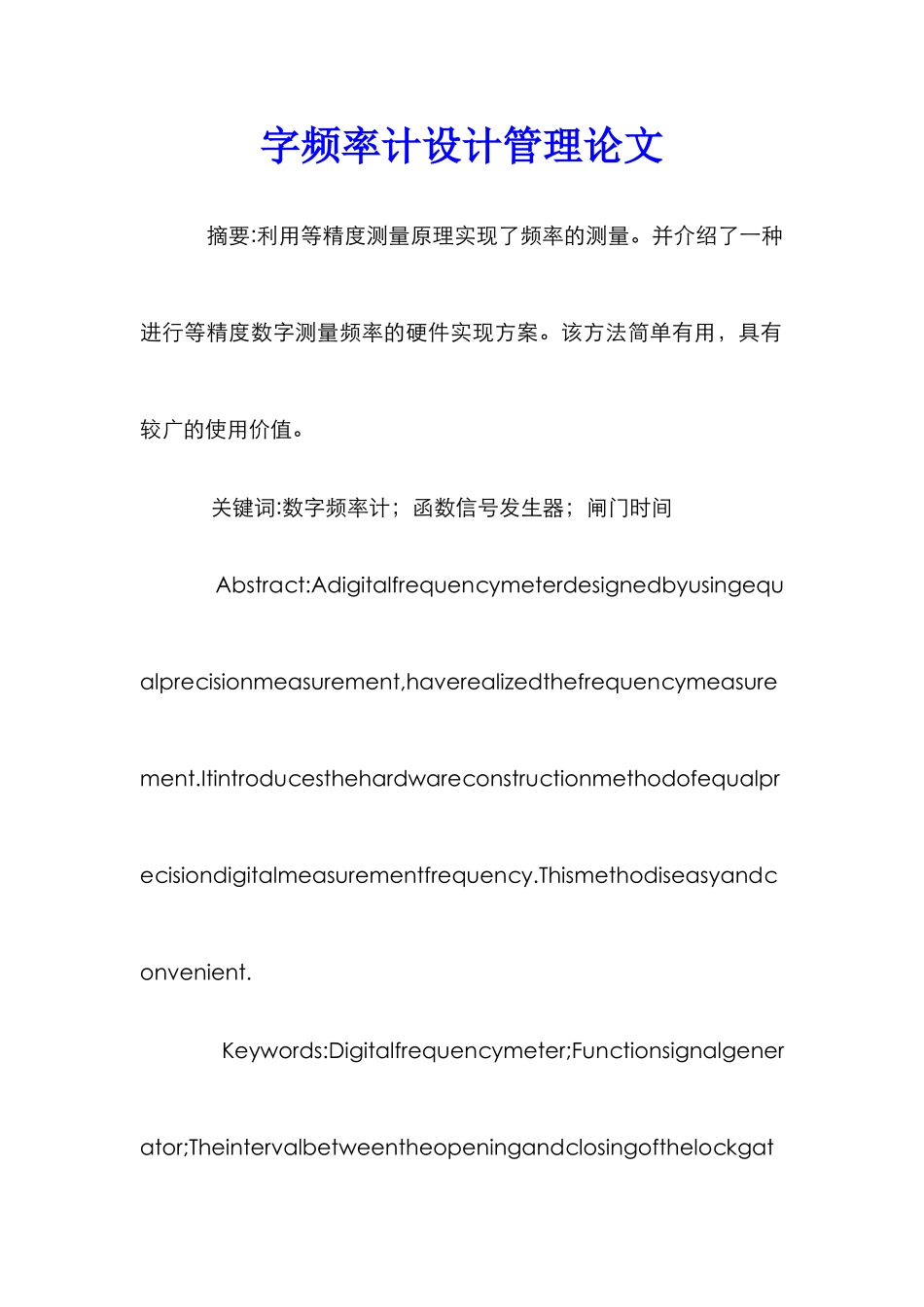

字频率计设计管理论文_第1页
1/4

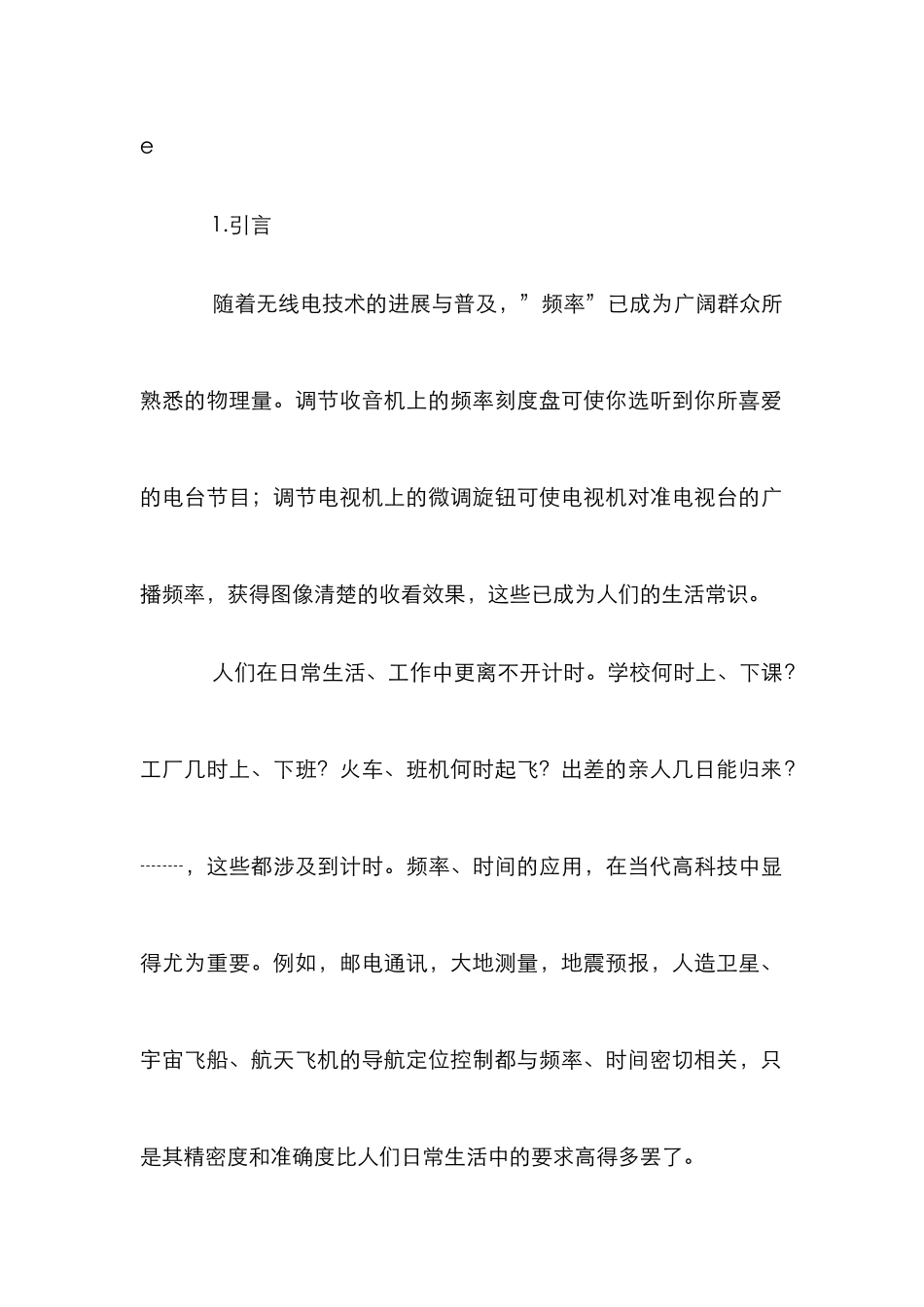

字频率计设计管理论文_第2页
2/4

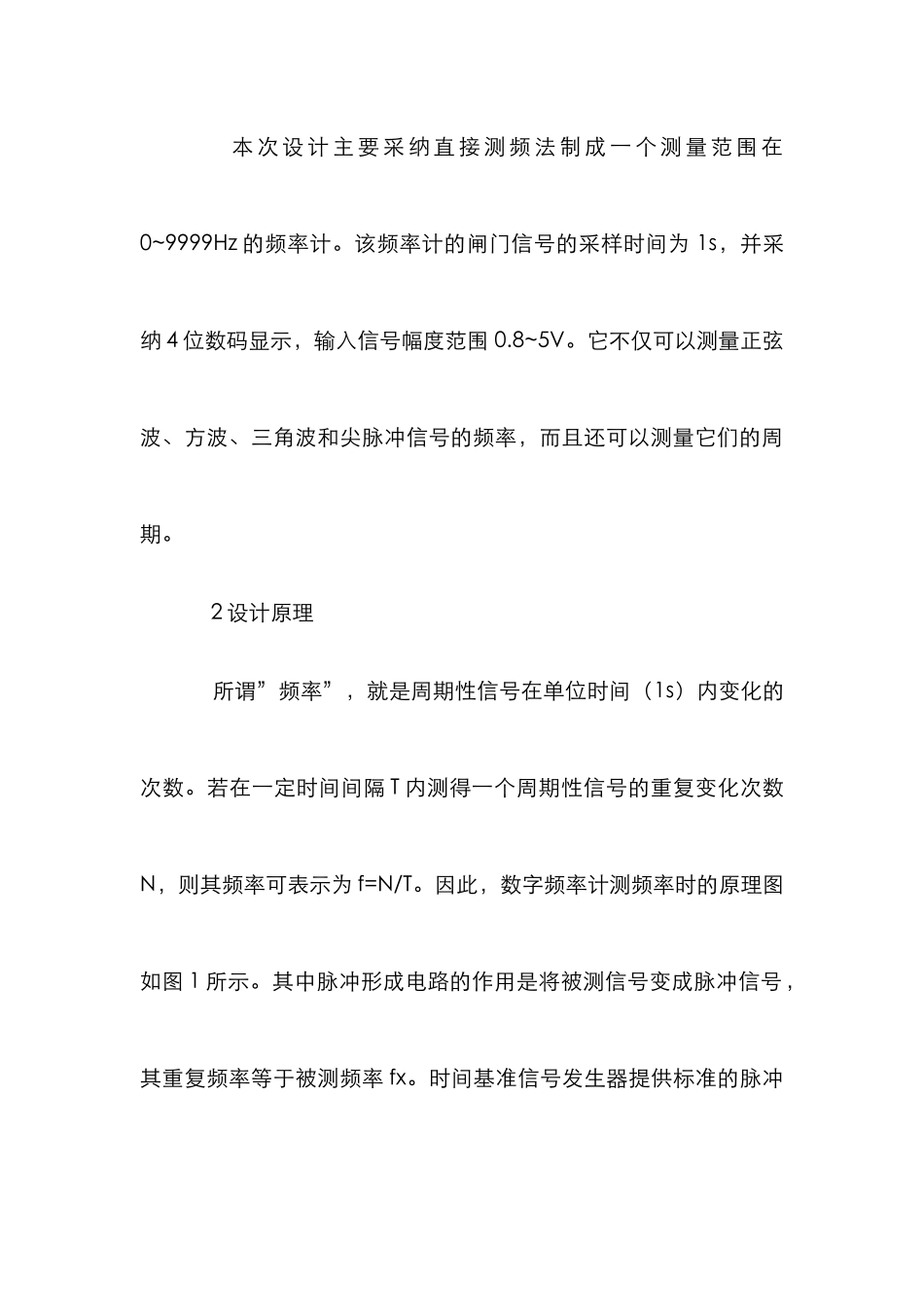

字频率计设计管理论文_第3页
3/4
字频率计设计管理论文 摘要:利用等精度测量原理实现了频率的测量。并介绍了一种进行等精度数字测量频率的硬件实现方案。该方法简单有用,具有较广的使用价值。 关键词:数字频率计;函数信号发生器;闸门时间 Abstract:Adigitalfrequencymeterdesignedbyusingequalprecisionmeasurement,haverealizedthefrequencymeasurement.Itintroducesthehardwareconstructionmethodofequalprecisiondigitalmeasurementfrequency.Thismethodiseasyandconvenient. Keywords:Digitalfrequencymeter;Functionsignalgenerator;Theintervalbetweentheopeningandclosingofthelockgate 1.引言 随着无线电技术的进展与普及,”频率”已成为广阔群众所熟悉的物理量。调节收音机上的频率刻度盘可使你选听到你所喜爱的电台节目;调节电视机上的微调旋钮可使电视机对准电视台的广播频率,获得图像清楚的收看效果,这些已成为人们的生活常识。 人们在日常生活、工作中更离不开计时。学校何时上、下课?工厂几时上、下班?火车、班机何时起飞?出差的亲人几日能归来?┈┈,这些都涉及到计时。频率、时间的应用,在当代高科技中显得尤为重要。例如,邮电通讯,大地测量,地震预报,人造卫星、宇宙飞船、航天飞机的导航定位控制都与频率、时间密切相关,只是其精密度和准确度比人们日常生活中的要求高得多罢了。 本 次 设 计 主 要 采 纳 直 接 测 频 法 制 成 一 个 测 量 范 围 在0~9999Hz 的频率计。该频率计的闸门信号的采样时间为 1s,并采纳 4 位数码显示,输入信号幅度范围 0.8~5V。它不仅可以测量正弦波、方波、三角波和尖脉冲信号的频率,而且还可以测量它们的周期。 2 设计原理 所谓”频率”,就是周期性信号在单位时间(1s)内变化的次数。若在一定时间间隔 T 内测得一个周期性信号的重复变化次数N,则其频率可表示为 f=N/T。因此,数字频率计测频率时的原理图如图 1 所示。其中脉冲形成电路的作用是将被测信号变成脉冲信号,其重复频率等于被测频率 fx。时间基准信号发生器提供标准的脉冲信号,若其周期为 1s,则门控电路的输出信号持续时间亦准确地等于 1s。闸门电路由标准信号进行控制,当秒信号来到时,闸门开通,被测脉冲信号通过闸门送到计数译码显示电路。秒信号结束时闸门关闭,计数器停止计数。由于计数器记得的脉冲数N是在1秒时间内的累计数,所以被测频率 f=NHz。
