安全通道搭设工程施工设计方案

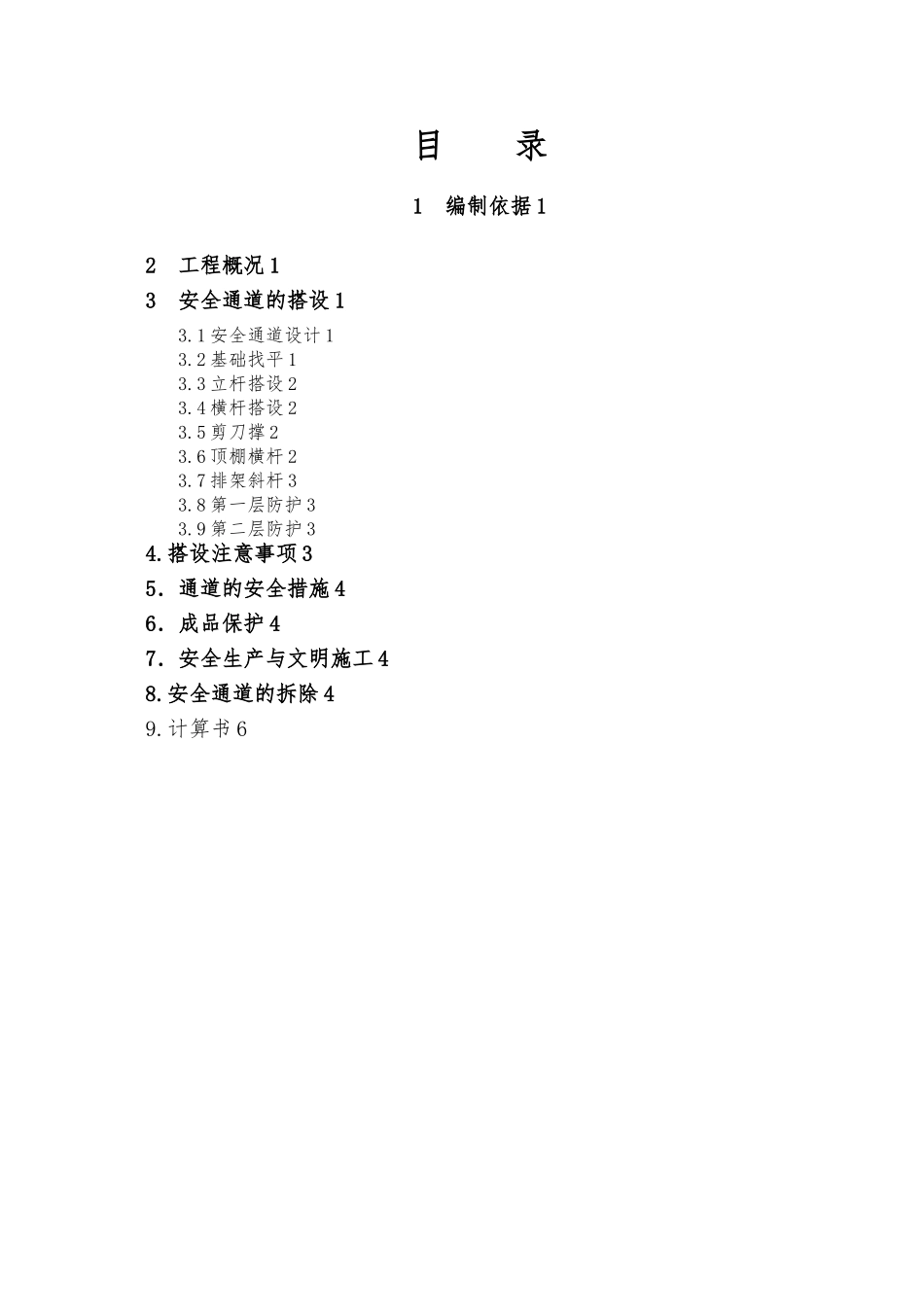

振华集团（昆山）建设工程协和印刷电路板新建工程安 全 通 道 方 案振华集团（）建设工程二 0 一三年六月二十五日目 录1 编制依据 12 工程概况 13 安全通道的搭设 13.1 安全通道设计 13.2 基础找平 13.3 立杆搭设 23.4 横杆搭设 23.5 剪刀撑 23.6 顶棚横杆 23.7 排架斜杆 33.8 第一层防护 33.9 第二层防护 34.搭设注意事项 35．通道的安全措施 46．成品保护 47．安全生产与文明施工 48.安全通道的拆除 49.计算书 61 编制依据编制依据主要有以下规与标准：《建筑施工扣件式钢管脚手架安全技术规》（JGJ-130-2024）；《建筑施工高处作业安全技术规》（JGJ 80-91）《建筑施工安全检查标准》（JGJ 59-99）《建筑地基基础设计规》（GB50007-2024）《建筑结构荷载规》（GB50009-2001）《建设工程安全生产管理条例》 协和印刷电路板新建工程图纸2 工程概况本工程名称为协和印刷电路板新建工程，建设地点位于市汉浦路与开贵路交界处。整个工程分为五个单位工程：1#厂房，2#厂房，办公楼、门卫、泵房（含地下消防水池）。1#厂房建筑面积为 14223.8㎡；2#厂房建筑面积为 22915.8㎡；办公楼建筑面积为 6745.18㎡。其中，1#、2#厂房为地上 4 层，办公楼为地上 6 层。 2#厂房东侧与办公楼南侧为施工干道，该路段区域行人与车辆通行较多。为保证行人与车辆的通行与工程的安全生产，拟在该路段距离建筑物较近的位置搭设安全人行通道。3 安全通道的搭设3.1 安全通道设计综合现场情况，确定办公楼南侧采纳钢管搭设净高 3m，净宽 2.5m 的安全通道，2#厂房东侧采纳钢管搭设净高 3m，净宽 2.5m 的安全通道，定位如附图所示。安全通道棚顶共分上下两层，间距为 0.9m，每层均满铺脚手板，且靠近 2#厂房与办公楼一侧采纳隔墙板封堵。3.2 基础找平为保证安全通道架体的稳固性，架体搭设（即所有立杆）处地基土壤应密实，并且标高应大致一致，立杆底部均设置垫板。3.3 立杆搭设立杆根据双排设置，采纳 φ48×2.8 钢管，沿通道长度方向以 1800mm 的间距进行搭设，排距 600mm；立杆上设置纵向扫地杆（即第一道大横杆），并用直角扣件固定在距地面 200mm 处的立杆上，立杆的垂直偏差不得大于架高的 1/300，同时其绝对偏差不大于 75mm。在竖立杆时，用单支 3m 的钢管,不得采纳对接钢管,立杆纵距 1.5 米。禁止使用弯曲钢管。3.4 横杆搭设（1）大横杆大横杆步距为 1600mm，长度不宜...
