安防监控系统室外施工安装规范标准

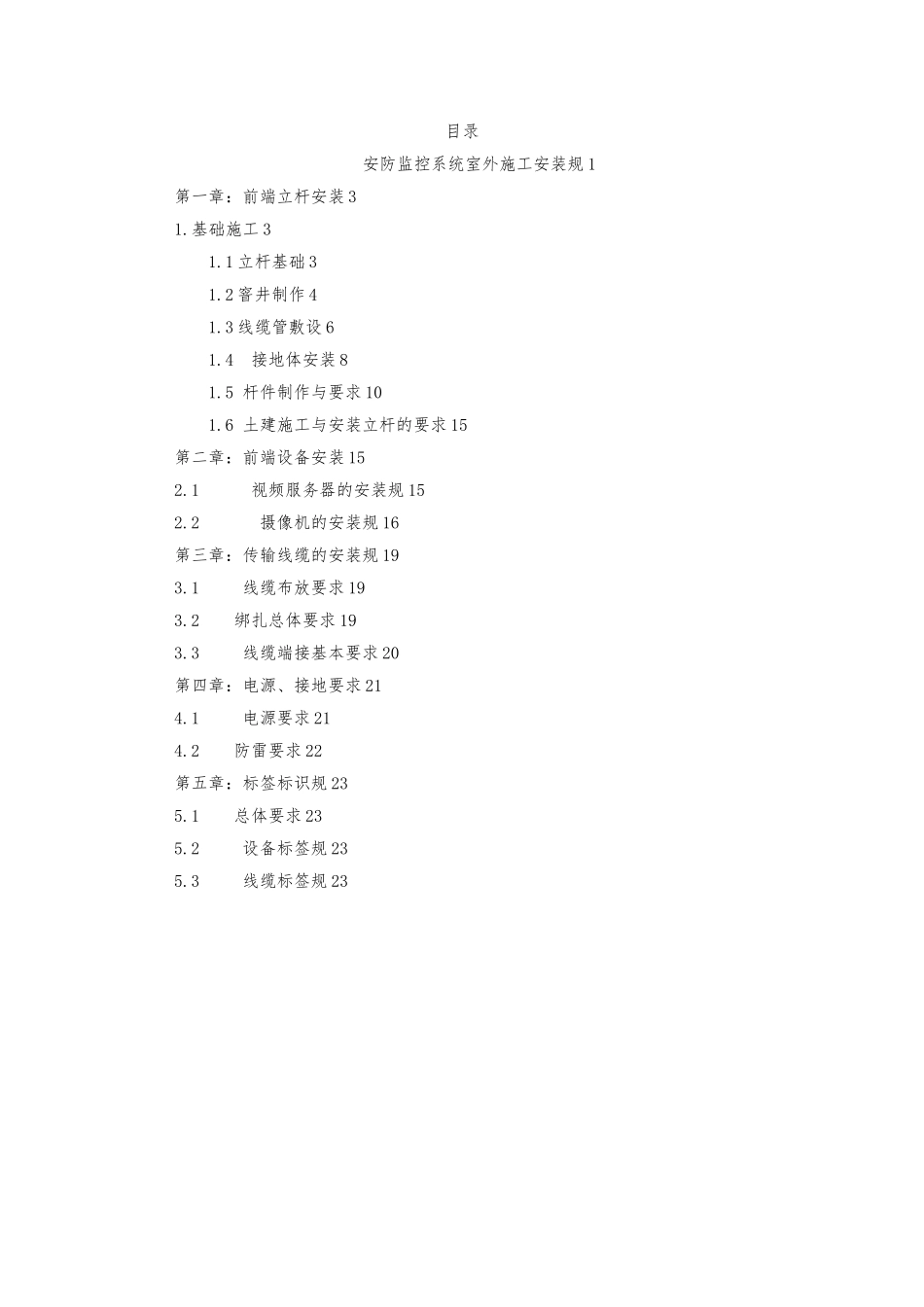

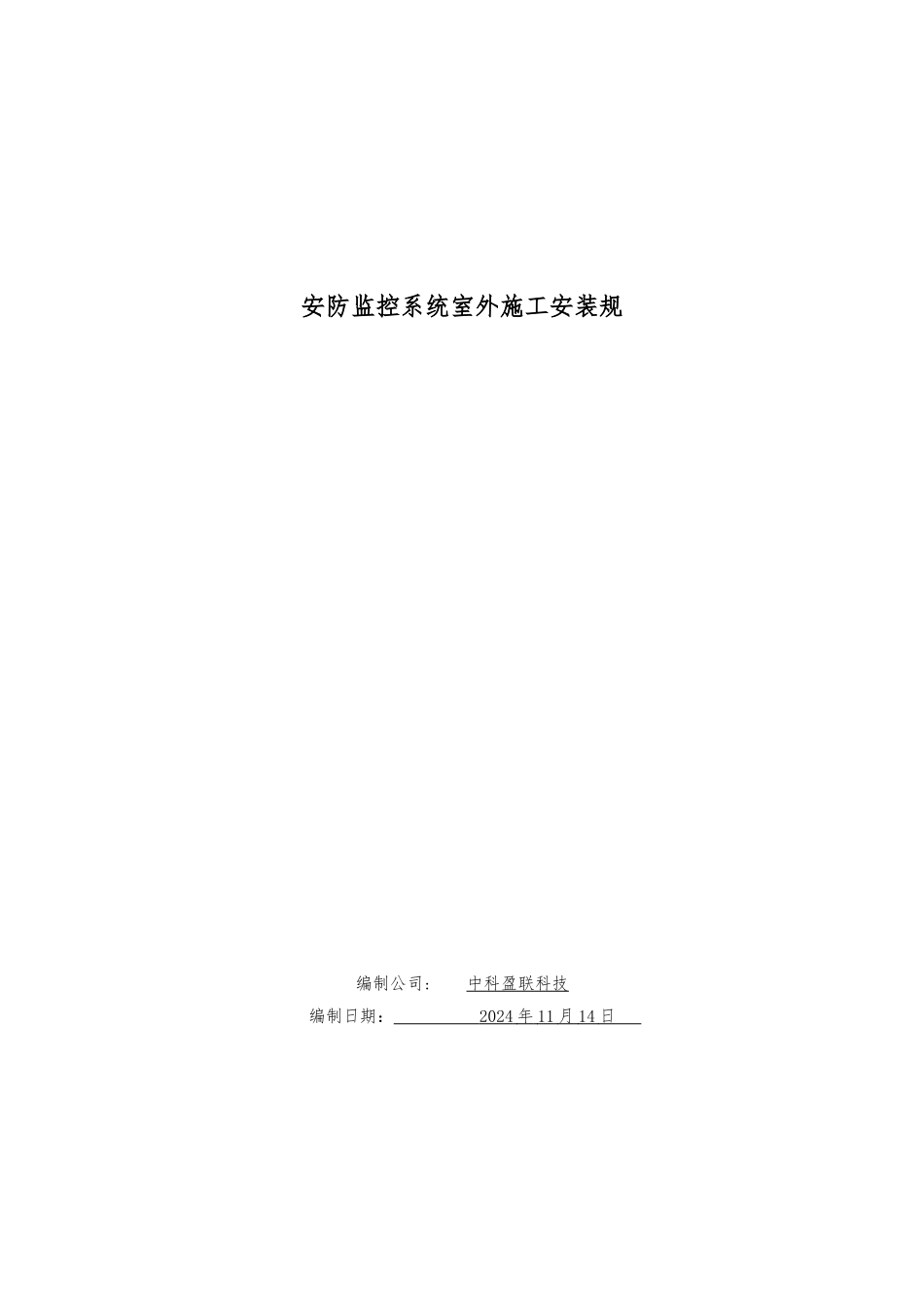

安防监控系统室外施工安装规编制公司: 中科盈联科技编制日期： 2024 年 11 月 14 日 目录安防监控系统室外施工安装规 1第一章：前端立杆安装 31.基础施工 31.1 立杆基础 31.2 窨井制作 41.3 线缆管敷设 61.4 接地体安装 81.5 杆件制作与要求 101.6 土建施工与安装立杆的要求 15第二章：前端设备安装 152.1 视频服务器的安装规 152.2 摄像机的安装规 16第三章：传输线缆的安装规 193.1 线缆布放要求 193.2 绑扎总体要求 193.3 线缆端接基本要求 20第四章：电源、接地要求 214.1 电源要求 214.2 防雷要求 22第五章：标签标识规 235.1 总体要求 235.2 设备标签规 235.3 线缆标签规 23本项目所涉与的技术标准和规（含设计标准依据、产品标准和规、工程标准和规、验收标准和规等）主要包含：《智能建筑设计标准》GB/T50314-2000《安全防工程程序与要求》（GA/T652-2024）《公安交通管理外场设备基础施工通用要求》（GA/T652-2024）《混凝土结构工程施工质量验收规》（GB 50204-2024）《建筑物电子信息系统防雷技术规》（GB 50343-2024）《安全防工程技术规》（GB50348-2024）《建筑物防雷工程施工与质量验收规》（GB 50601-2024 ）第一章 ：前端立杆安装安装立杆的要求支臂长度以实际场地情况为准。以下为具体工艺要求的详细阐述1. 基础施工根据地形条件和定位选择，进行测量放线，在测量放线时要严格控制基础的物理尺寸要求，使之符合设计规定。严格根据设计图纸文明施工，人工或挖掘机施工。注意地下原有管道与线缆的安全，预埋管道、手井、机柜、杆件基础开挖至图纸要求的尺寸。原有绿化植物要先移栽到其他地方，保证存活，完工后恢复到原位置。若施工现场实际开挖深度达不到要求，应该保证立杆基础的体积和设计体积相等。基础开挖的建筑垃圾要与时运走，倾倒到制定的地方，严禁乱倒垃圾。1.1立杆基础1.白云鄂博监控立杆将采纳统一样式，具体样式见监控立杆示意图。2.前端监控立杆样式美观，表面饰奶白色处理，厚度为 4mm 或以上，高度在 4-7米之间（具体高度视现场环境而定）3.钢构件所采纳的钢材符合 GB-700 的标准；所有构件的焊接加工满足国家行业标准 JGT81-91《建筑钢结构焊接规程》的技术要求；所有对接焊缝和贴角焊缝的强度与被焊构件的指标吻合，焊缝打磨光滑；连接螺栓、螺母、垫圈均采纳高强度部件，制造技术应符合 Q/ZJX 0001-2024 标准。4.整个...
