安防系统施工工艺流程图

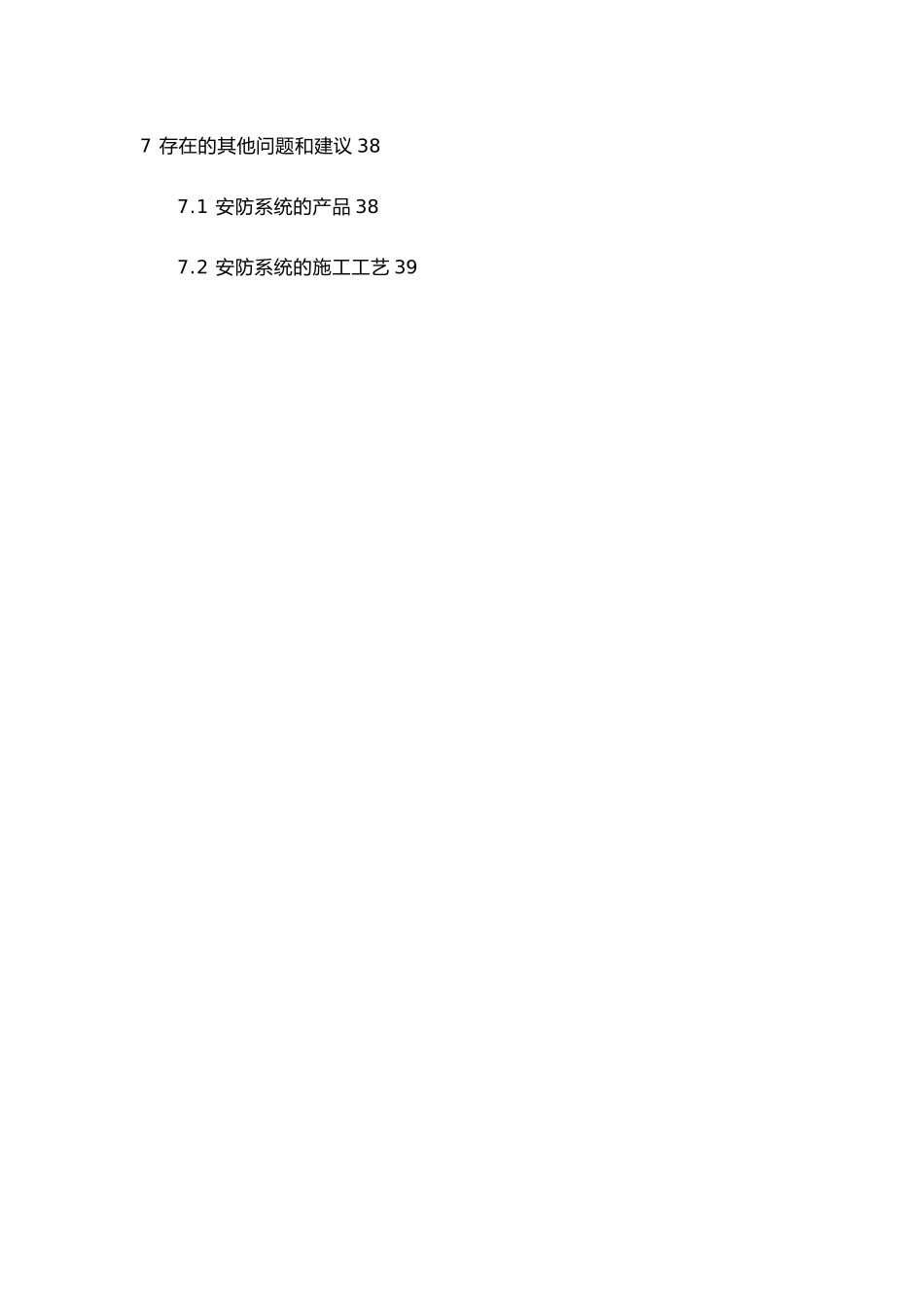

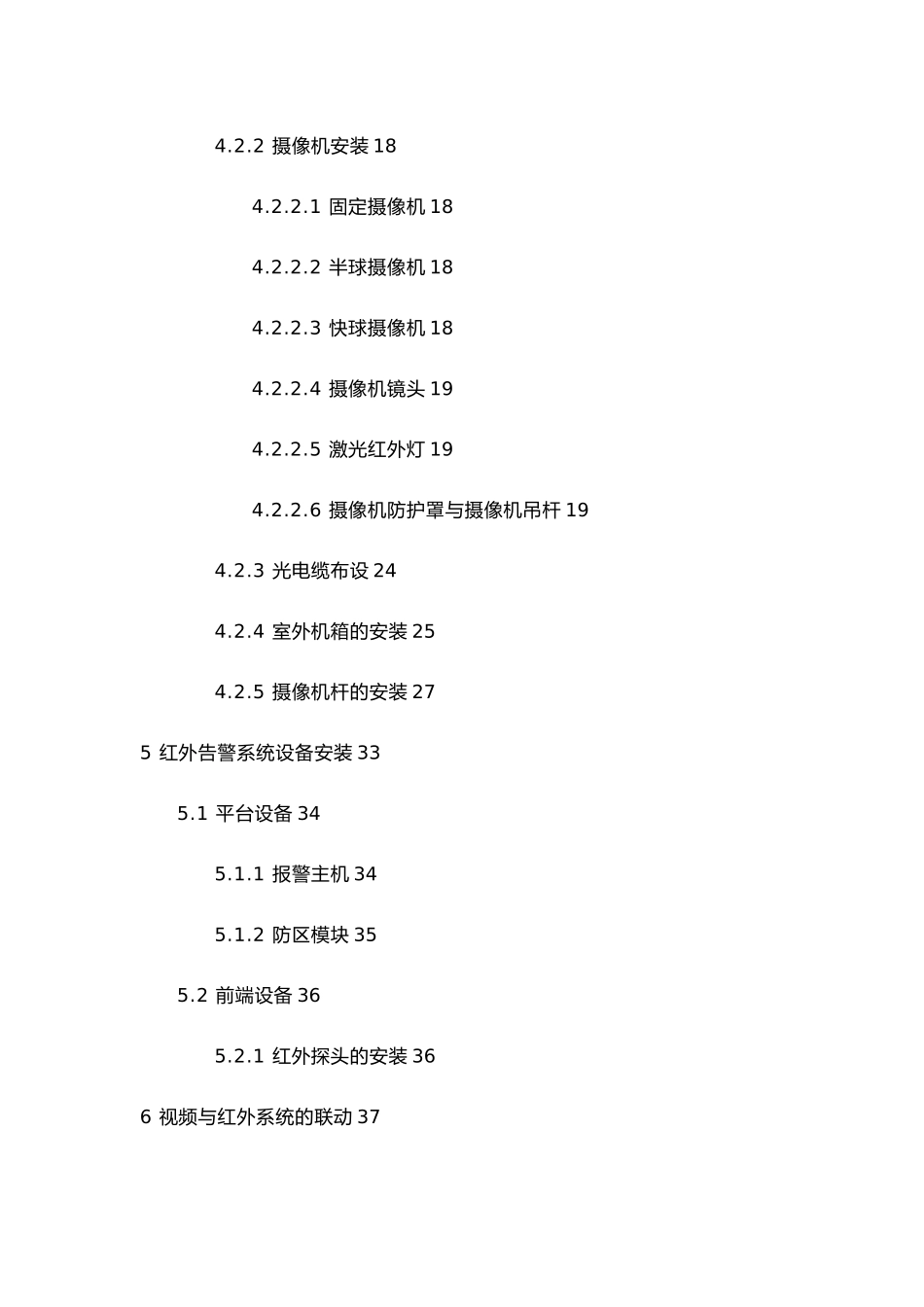

目 录1 系统概况 32 安防系统的特点 33 系统构成 43.1 视频监控系统 43.2 红外告警系统 43.3 电子巡更系统 43.4 其他 54 视频监控系统设备安装和操作要点 54.1 平台设备 54.1.1 交换机 54.1.2 服务器 84.1.3 存储设备 104.1.4 操作终端 114.1.5 解码器和大屏幕 124.1.6 视频控制键盘 154.2 外围设备 154.2.1 光端机安装 154.2.2 摄像机安装 184.2.2.1 固定摄像机 184.2.2.2 半球摄像机 184.2.2.3 快球摄像机 184.2.2.4 摄像机镜头 194.2.2.5 激光红外灯 194.2.2.6 摄像机防护罩与摄像机吊杆 194.2.3 光电缆布设 244.2.4 室外机箱的安装 254.2.5 摄像机杆的安装 275 红外告警系统设备安装 335.1 平台设备 345.1.1 报警主机 345.1.2 防区模块 355.2 前端设备 365.2.1 红外探头的安装 366 视频与红外系统的联动 377 存在的其他问题和建议 387.1 安防系统的产品 387.2 安防系统的施工工艺 39地铁安防系统设备安装工艺1 系统概况本地铁 安防系统是为了保证地铁 车辆段、停车场 轨道交通 安全生产，受保护区域免遭外侵 破坏而设立的人防、技防相结合的安全保卫 系统。包含视频管理系统，周界管理 防 系统和电子巡更系统。视频监视 管理系统主要承担着围墙周界、场道路、各单体建筑出入口、办公区走廊与库与咽喉区 生产区域进行 24 小时监控，以保证正常的生产生活安全。进行生产监视和对事故分析提供依据周界防 管理系统承担着周界管理的工作， 对于周界围墙进行全天候布控，对于 人为 24 小时内任意时间的 非法闯入进行实时 声光报警，以保证管理人员能够对突发事件进行与时响应。电子巡更系统是帮助各企业的领导或管理人员利用本系统来完成对巡更人员和巡更工作记录进行有效的监督和管理，同时系统还可以对一定时期的线路巡更工作情况做详细记录，提高管理效率。2 安防系统的特点1、系统的可靠性和稳定性作为维护人身财产安全的系统，本身应该具有高可靠性和稳定运行的特性，包括利用系统部件的冗余、产品本身的高可靠性、具有 7×24 小时持续运行的能力、低故障率的特性，以与对恶劣环境的高适应性，来提高系统的可靠性和稳定性。2、产品部件的易维护性和可检测性系统与硬件产品均应模块化设计，方便维修、替换。具有自诊断和检测功能。故障、告警应有指示。可以故障隔离和在线维修，以减少停机和修复时间。具有集中维护管理功能。3、系统的可扩...
