屋面钢筋结构吊装工程施工组织设计方案

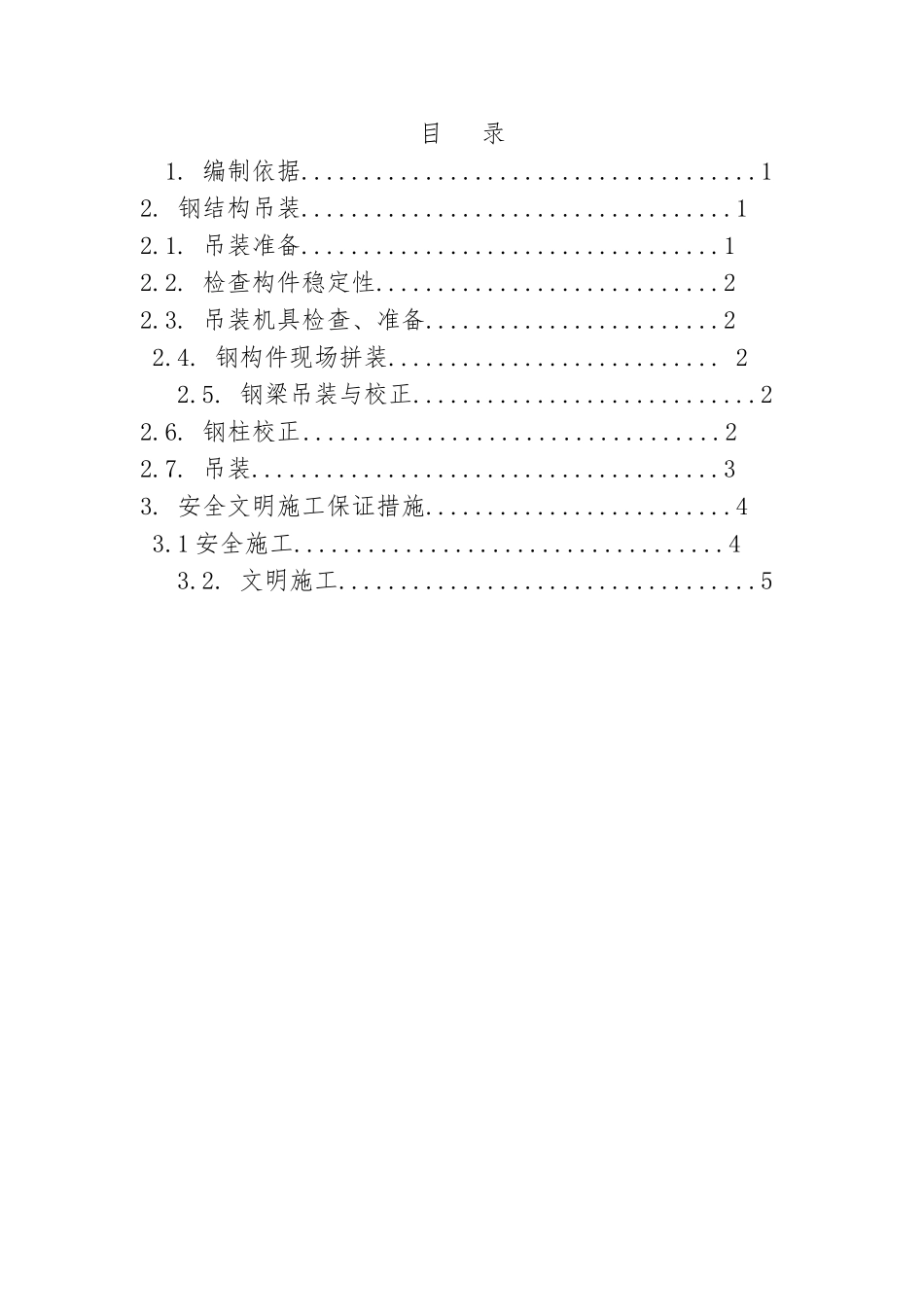

XXXXX 生活广场东侧中庭钢结构吊装方案 编制单位：山 XX 公司 编 制 人：XX 由 编制日期：2024 年 5 月 6 日目 录 1. 编制依据.....................................12. 钢结构吊装...................................12.1. 吊装准备..................................12.2. 检查构件稳定性............................22.3. 吊装机具检查、准备........................2 2.4. 钢构件现场拼装........................... 2 2.5. 钢梁吊装与校正............................22.6. 钢柱校正..................................22.7. 吊装......................................33. 安全文明施工保证措施.........................4 3.1 安全施工...................................4 3.2. 文明施工..................................51.编制依据1、国家现行有关技术标准、施工验收规，工程检验与评定标准。2、中华人民国市人民政府有关工程管理、市政建设与环境保护等地方性的法规与规定。3、施工现场和周边的实际情况；4、业主提供的其他有关资料。5、施工图纸。2.网架吊装2.1 吊装准备（1）学习施工图纸、组织图纸审查和汇审，核对构件空间就位尺寸。（2）计算吊装构件的数量，单件重量和安装就位调度以与连接板、螺栓等吊装铁件数量。（3）编制吊装工程施工组织设计或作业指导书（包括选择吊装机械，确定吊装程序、方法、进度，构件安装现场存入平面布置，劳动力组织、安全措施等）进行细致的技术交底。（4）认真检查构件的强度、完整性（有无扭曲、变形、损坏与其他缺陷）外形和几何尺寸、平整度。构件的轴线等是否准确，有无出厂合格证。如有超出设计或规规定偏差，应在吊装前纠正。（5）在构件上根据就位、校正需要弹好轴线，吊点位置。基础上弹出纵横轴线。钢构件在端头与顶面与支承处弹出中心线与标高线。层面板（方梁）的安装就位控制线。（6）检查柱基础细线和跨度，对基础杯底进行抄平复验是否符合设计要求。（7）按图纸对构件进行编号。不易辨别左右的构件，在构件上用记号标明，以免吊装时搞错。（8）准备和分类清理的各种金属支撑件与安装接头用连接板，螺栓铁件，施焊必要的连接铁件。（9）清除连接部位与垃圾、污物、铁锈柱角底板，地脚螺栓上的杂物也应清理洁净，这样既能提高接合部的安装质量也可减少高空作业时再清除的困难。 2.2 检查构件稳定性（1）根据起吊点位置，验算柱、梁...
