山塘隧道安全专项工程施工组织设计方案新VIP专享

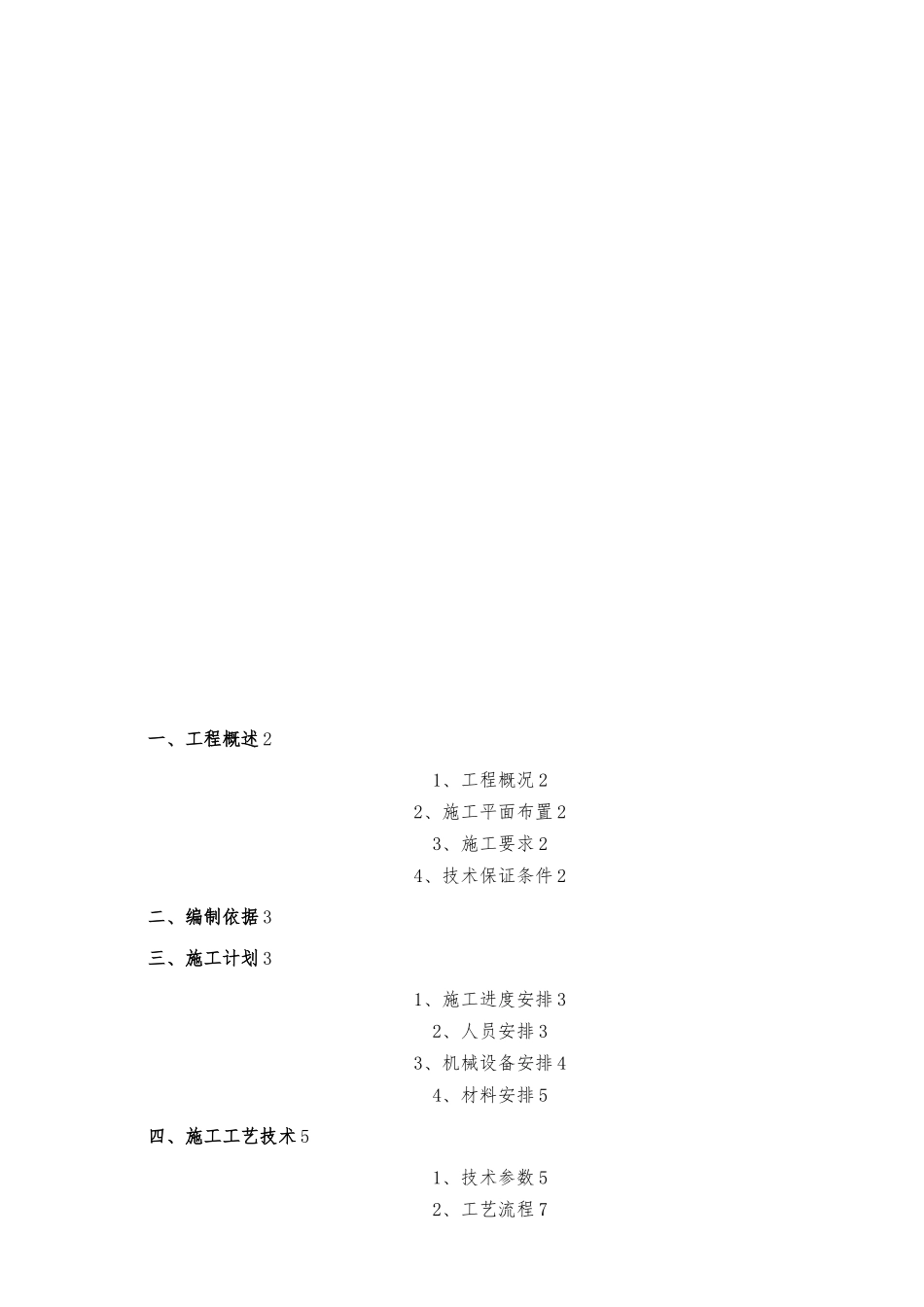

目 录一、工程概述 21、工程概况 22、施工平面布置 23、施工要求 24、技术保证条件 2二、编制依据 3三、施工计划 31、施工进度安排 32、人员安排 33、机械设备安排 44、材料安排 5四、施工工艺技术 51、技术参数 52、工艺流程 73、施工方法 134、防水层施工防火安全措施 155、检查验收 15五、施工安全保证措施 151、组织保障 152、安全技术措施 243、安全应急预案 314、监控量测 37六、超前地质预报 43一、工程概述1、工程概况1．1、山塘隧道位于省市龙岗区同乐村境，进口里程为 DK475+460，出口里程为DK476+596，隧道纵坡为单面下坡，坡度为-3.2‰。山塘隧道全长 1136m，围岩类别全部为Ⅴ级围岩。采纳三台阶七步开挖法和双侧壁导坑法开挖，明洞部分采纳明挖法开挖。本隧为客运专线双线隧道，设计行车速度 200km/h 与以上。采纳有碴轨道，有碴轨道结构高度为 766mm，建筑限界采纳通隧（2024）0301-05 图。1．2、隧道区地层自上而下主要有：山坡顶层为粉质黏土夹碎石，局部碎石土，黄褐色，硬塑，厚 0.5～6.8m。下覆基岩为石炭系砂岩、粉砂岩、炭质页岩互层，局部夹煤层，红褐～灰黑色，全～强风化。1．3、遂区无特别岩土，隧道穿越围岩为Ⅴ级围岩，节理缝隙发育，岩性较破裂，同时隧道存在浅埋偏压现象，雨季地表谷地地表水下渗，地下水水量较大，在炭质页岩与浅埋地段围岩易软化变形，甚至坍塌、冒顶，隧道进出口边坡遇水软化易坍滑，设计时应做好排水措施、加强支护；隧道洞身穿越含炭质页岩、煤系地层，需加强通风与瓦斯监测。2、施工平面布置施工平面布置详见附图 1、附图 2。3、施工要求3.1、安全要求：杜绝安全一般 A 类与以上事故，杜绝责任职工死亡事故，杜绝责任火灾爆炸事故，杜绝责任工程质量大与以上事故。确保人民生命财产不受损害。创建安全生产标准施工场地。3.2、质量要求：保证施工质量检验合格率达到 100%，工程一次验收合格率达到100%；开通速度不低于 1.1 倍线路设计速度；在合理使用和正常维护条件下，隧道工程结构的施工质量，满足不少于 100 年设计使用寿命期正常使用维护时的运营要求。4、技术保证条件4.1、加强超前地质预报：在掌子面进行超前水平钻孔，通过钻孔推断前方围岩的软硬、有无软弱夹层和地下水的水量，从而确定此段的支护参数。4.2、加强监控量测：现场监控量测是推断围岩的稳定状态、保证施工安全、指导确定施工方案，提供设计信息的重要手段。在施工过程中，将根据...
