山阴发电工程一次风机产品的介绍

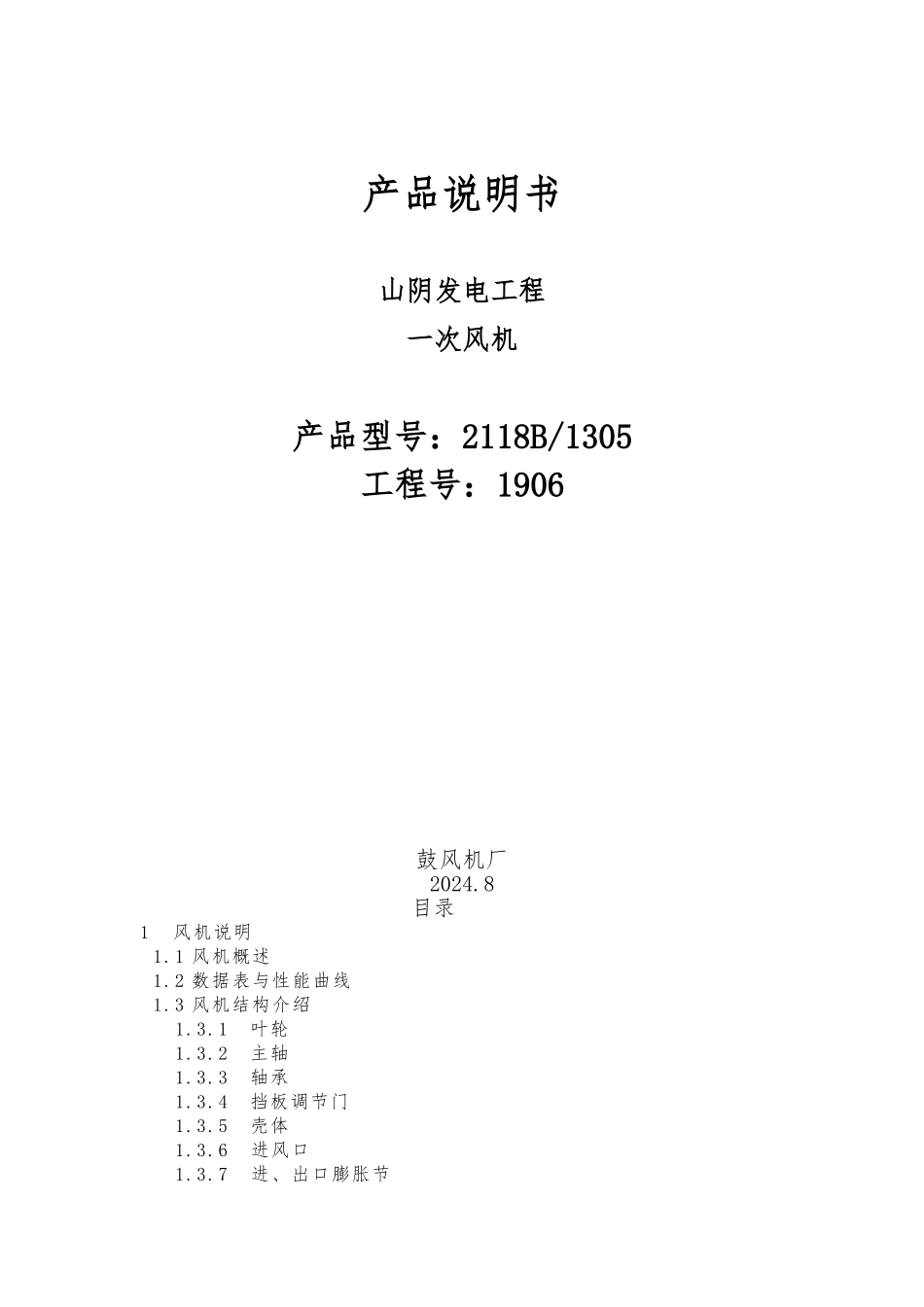

山阴发电工程一次风机产品的介绍_第1页
1/8

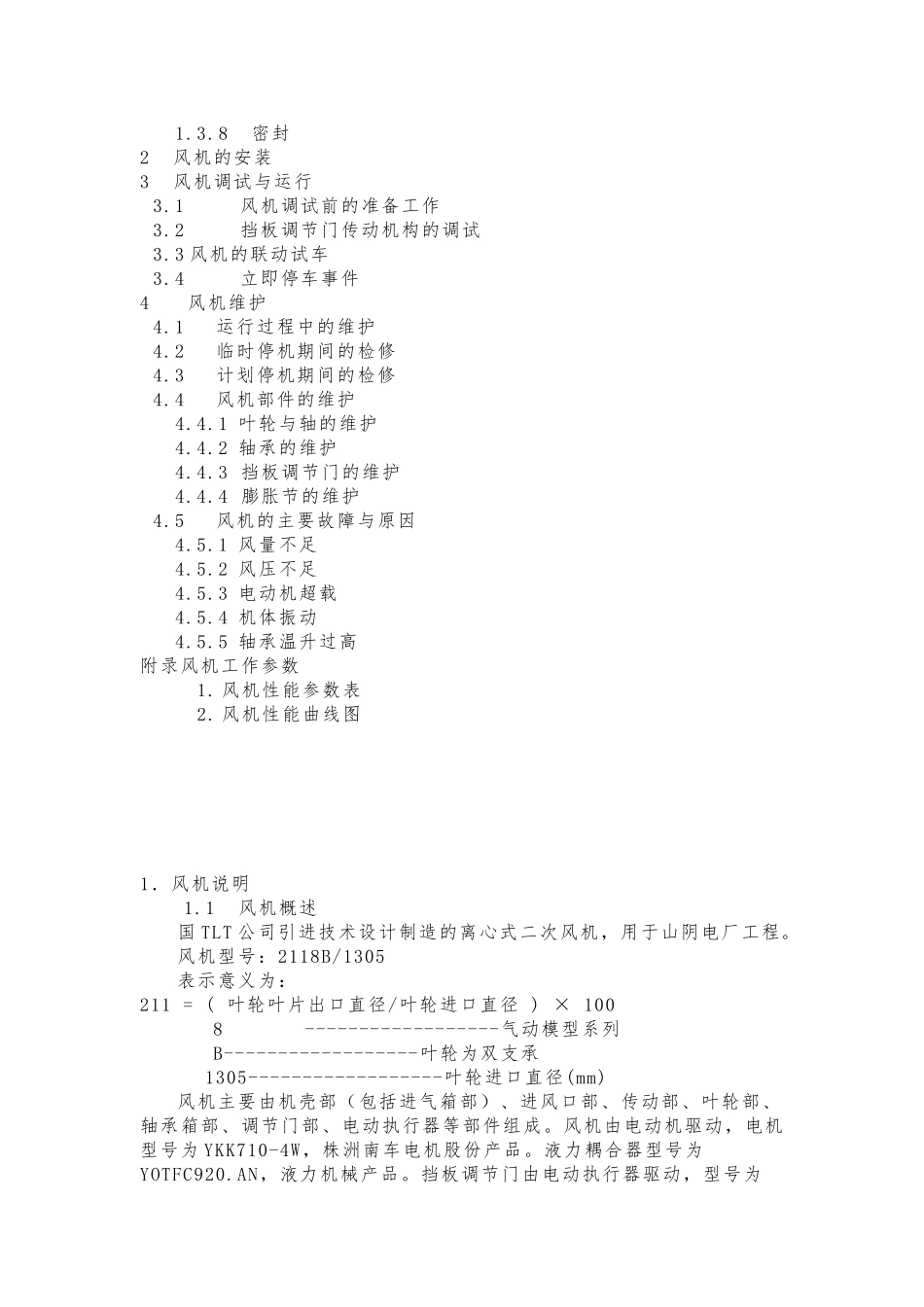

山阴发电工程一次风机产品的介绍_第2页
2/8
山阴发电工程一次风机产品的介绍_第3页
3/8
产品说明书山阴发电工程一次风机产品型号:2118B/1305工程号:1906鼓风机厂2024.8 目录1风机说明1.1 风机概述1.2 数据表与性能曲线1.3 风机结构介绍1.3.1叶轮1.3.2主轴1.3.3轴承1.3.4挡板调节门1.3.5壳体1.3.6进风口1.3.7进、出口膨胀节1.3.8 密封2风机的安装3风机调试与运行3.1 风机调试前的准备工作3.2 挡板调节门传动机构的调试3.3 风机的联动试车3.4 立即停车事件4风机维护4.1运行过程中的维护4.2临时停机期间的检修4.3计划停机期间的检修4.4风机部件的维护4.4.1 叶轮与轴的维护4.4.2 轴承的维护4.4.3 挡板调节门的维护4.4.4 膨胀节的维护4.5风机的主要故障与原因4.5.1 风量不足4.5.2 风压不足4.5.3 电动机超载4.5.4 机体振动4.5.5 轴承温升过高附录风机工作参数1. 风机性能参数表2. 风机性能曲线图1.风机说明1.1 风机概述国 TLT 公司引进技术设计制造的离心式二次风机,用于山阴电厂工程。风机型号:2118B/1305表示意义为:211 = ( 叶轮叶片出口直径/叶轮进口直径 ) × 1008------------------气动模型系列B------------------叶轮为双支承 1305------------------叶轮进口直径(mm)风机主要由机壳部(包括进气箱部)、进风口部、传动部、叶轮部、轴承箱部、调节门部、电动执行器等部件组成。风机由电动机驱动,电机型号为 YKK710-4W,株洲南车电机股份产品。液力耦合器型号为YOTFC920.AN,液力机械产品。挡板调节门由电动执行器驱动,型号为D(MC)250+MSG600.164FHA-R,EMG 产品。1.2数据表与性能曲线本风机是按用户提供的技术参数设计,技术参数参见附录。风机的性能曲线也见附录。用户可通过改变调节门的叶片开度来达到运行所需要的工况点。1.3风机结构介绍1.3.1 叶轮叶轮型式为单吸入式,叶片为平板形叶片,有 10 片叶片。轮盖的进口端为圆弧形。叶片流道型式为对数螺旋线,此种型线流动损失小。叶片与轮盖与轮盘的连接均采纳焊接方式,叶片与前盘材料为 HQ785。后盘材料为 15MnV。叶轮与主轴的连接采纳法兰结构,而不是轮毂连接(参见图 1),从而较减轻了叶轮的重量。叶轮与主轴共用 12 只高强度螺栓(35CrMoA)紧固,所有螺栓均用止动垫圈锁紧,同时主轴法兰轴肩部又能阻止螺栓本身的转动,故这种连接方式是非常安全可靠的,同时又能承受较大的扭矩。叶轮与主轴装配后做动平衡试验,以保证转子部的平稳运转。1.3.2 主轴主轴为整体锻造轴,两端用滑动轴承支承,一端经联轴器与液偶相连。主轴材...
