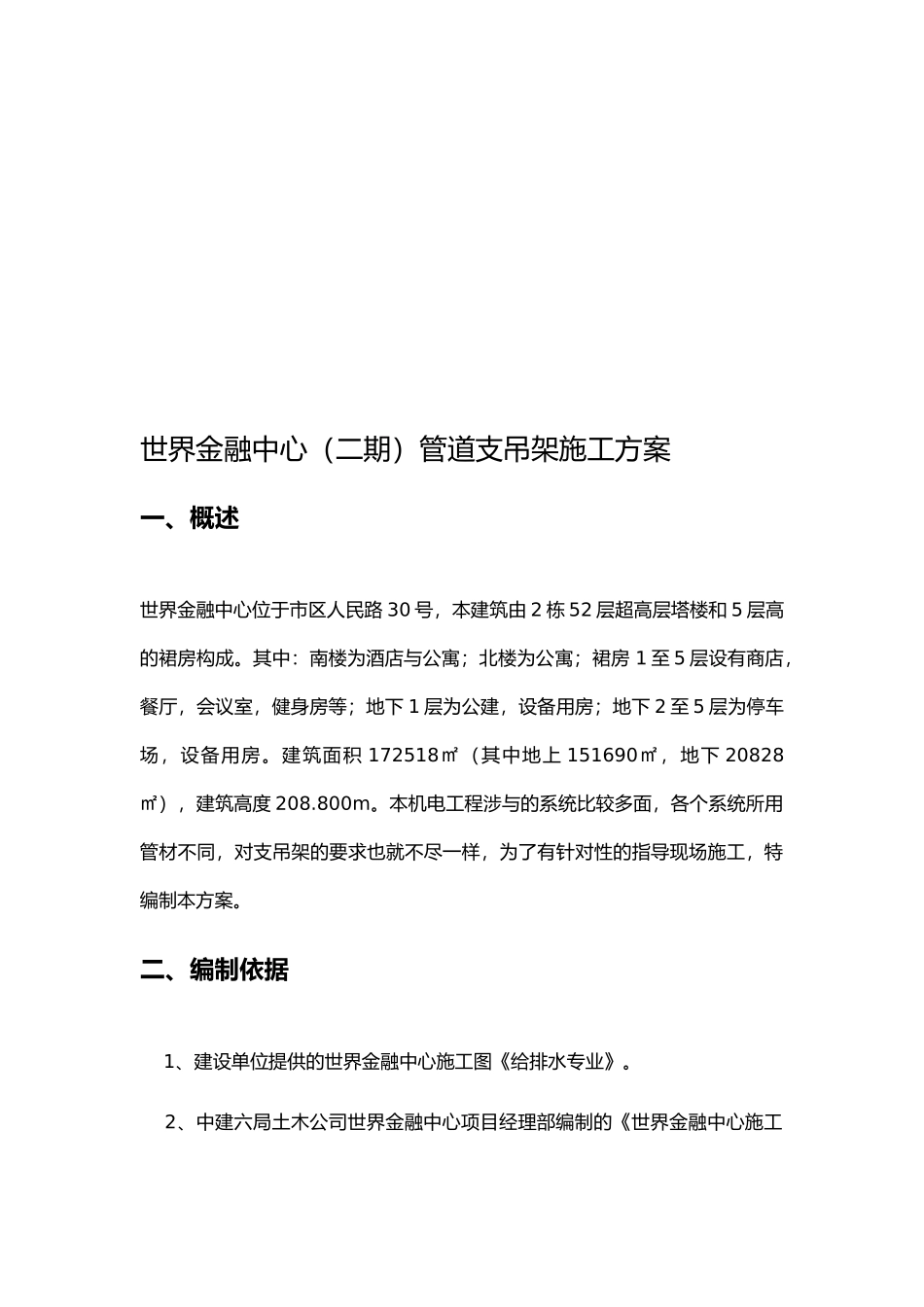

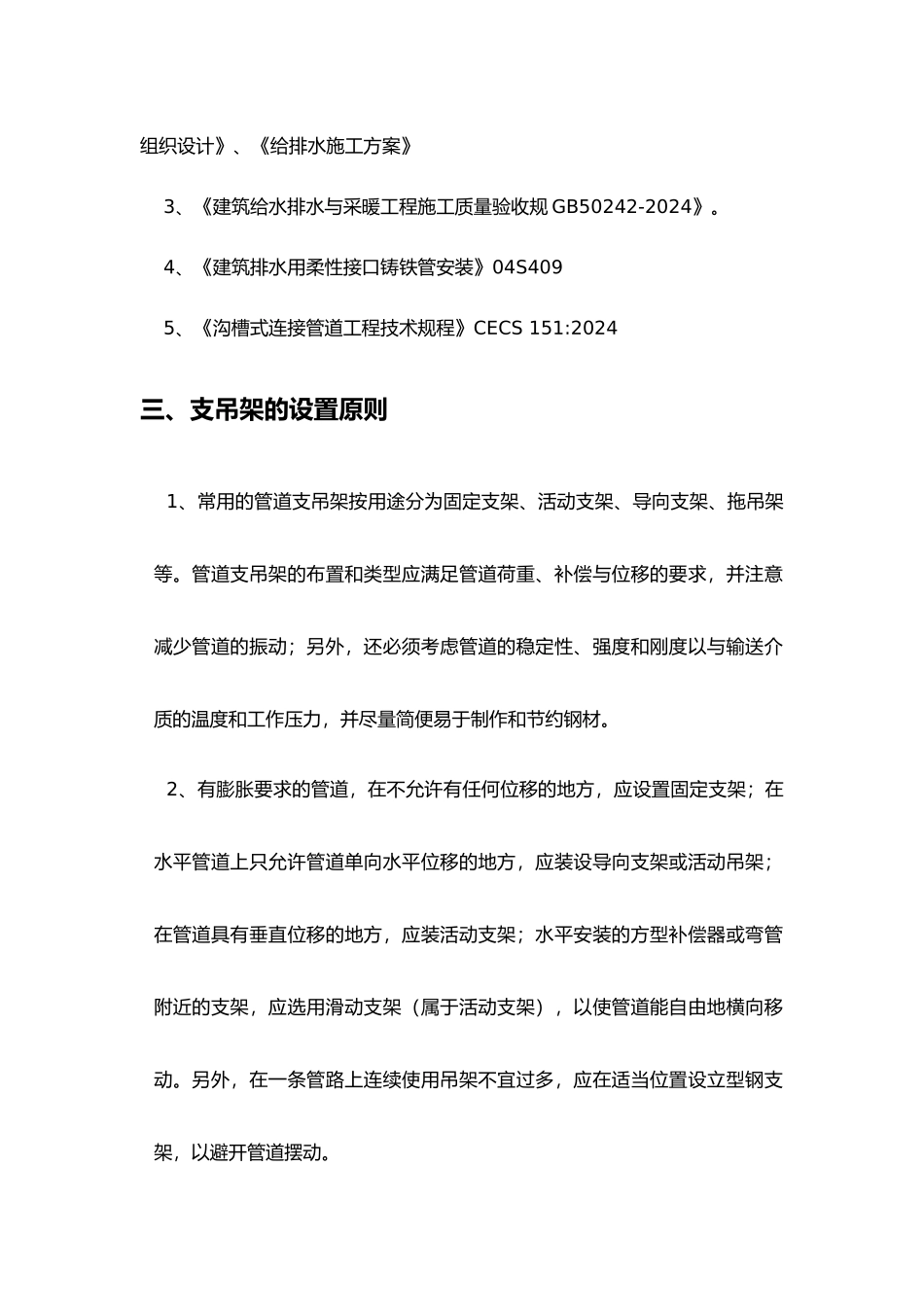

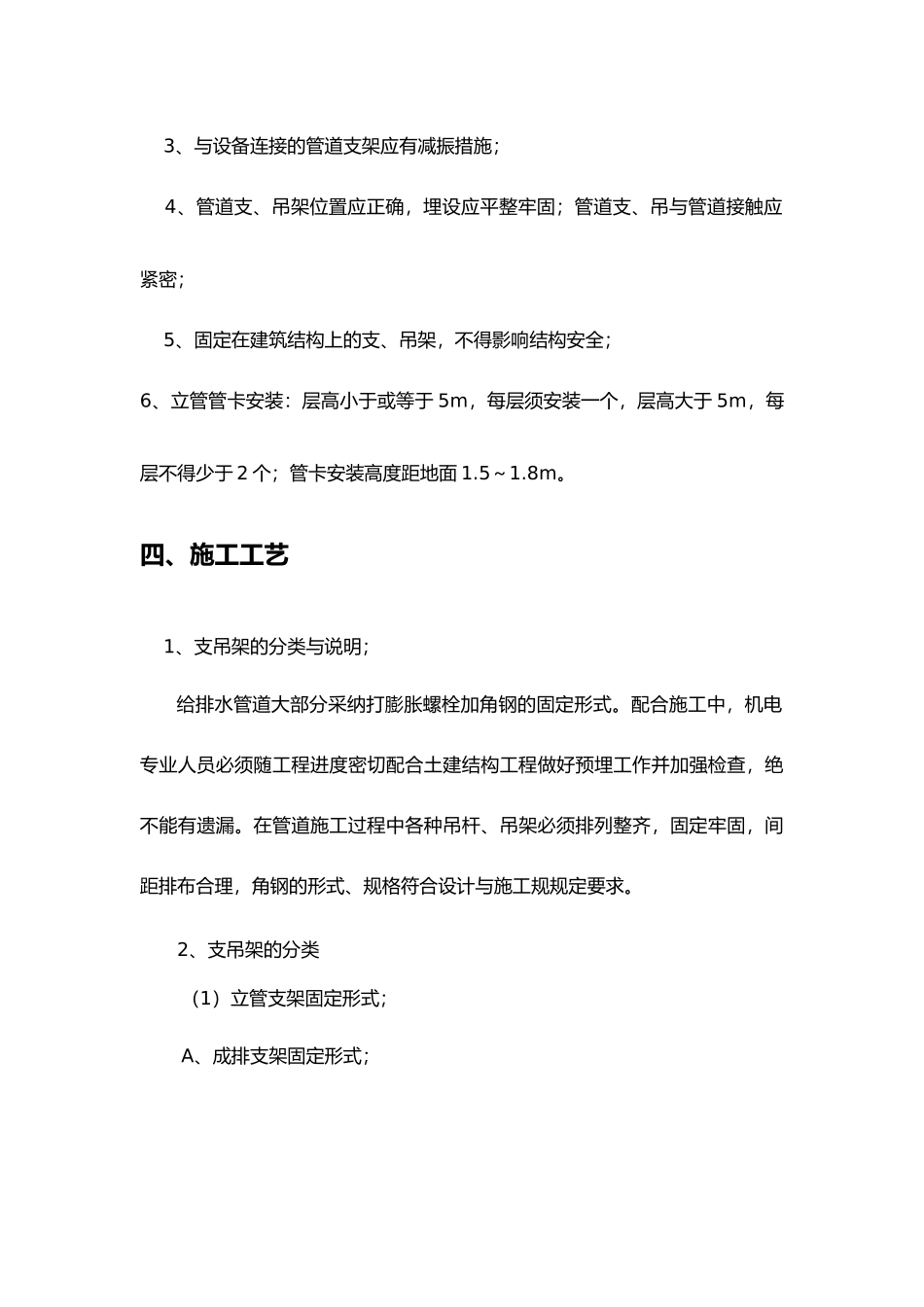

世界金融中心（二期）管道支吊架施工方案一、概述世界金融中心位于市区人民路 30 号，本建筑由 2 栋 52 层超高层塔楼和 5 层高的裙房构成。其中：南楼为酒店与公寓；北楼为公寓；裙房 1 至 5 层设有商店，餐厅，会议室，健身房等；地下 1 层为公建，设备用房；地下 2 至 5 层为停车场，设备用房。建筑面积 172518㎡（其中地上 151690㎡，地下 20828㎡），建筑高度 208.800m。本机电工程涉与的系统比较多面，各个系统所用管材不同，对支吊架的要求也就不尽一样，为了有针对性的指导现场施工，特编制本方案。二、编制依据 1、建设单位提供的世界金融中心施工图《给排水专业》。 2、中建六局土木公司世界金融中心项目经理部编制的《世界金融中心施工组织设计》、《给排水施工方案》 3、《建筑给水排水与采暖工程施工质量验收规 GB50242-2024》。 4、《建筑排水用柔性接口铸铁管安装》04S409 5、《沟槽式连接管道工程技术规程》CECS 151:2024三、支吊架的设置原则 1、常用的管道支吊架按用途分为固定支架、活动支架、导向支架、拖吊架等。管道支吊架的布置和类型应满足管道荷重、补偿与位移的要求，并注意减少管道的振动；另外，还必须考虑管道的稳定性、强度和刚度以与输送介质的温度和工作压力，并尽量简便易于制作和节约钢材。 2、有膨胀要求的管道，在不允许有任何位移的地方，应设置固定支架；在水平管道上只允许管道单向水平位移的地方，应装设导向支架或活动吊架；在管道具有垂直位移的地方，应装活动支架；水平安装的方型补偿器或弯管附近的支架，应选用滑动支架（属于活动支架），以使管道能自由地横向移动。另外，在一条管路上连续使用吊架不宜过多，应在适当位置设立型钢支架，以避开管道摆动。 3、与设备连接的管道支架应有减振措施； 4、管道支、吊架位置应正确，埋设应平整牢固；管道支、吊与管道接触应紧密； 5、固定在建筑结构上的支、吊架，不得影响结构安全；6、立管管卡安装：层高小于或等于 5m，每层须安装一个，层高大于 5m，每层不得少于 2 个；管卡安装高度距地面 1.5～1.8m。四、施工工艺 1、支吊架的分类与说明；给排水管道大部分采纳打膨胀螺栓加角钢的固定形式。配合施工中，机电专业人员必须随工程进度密切配合土建结构工程做好预埋工作并加强检查，绝不能有遗漏。在管道施工过程中各种吊杆、吊架必须排列整齐，固定牢固，间距排布合理，角钢的形式、规格符合设计与施工规规定要...
