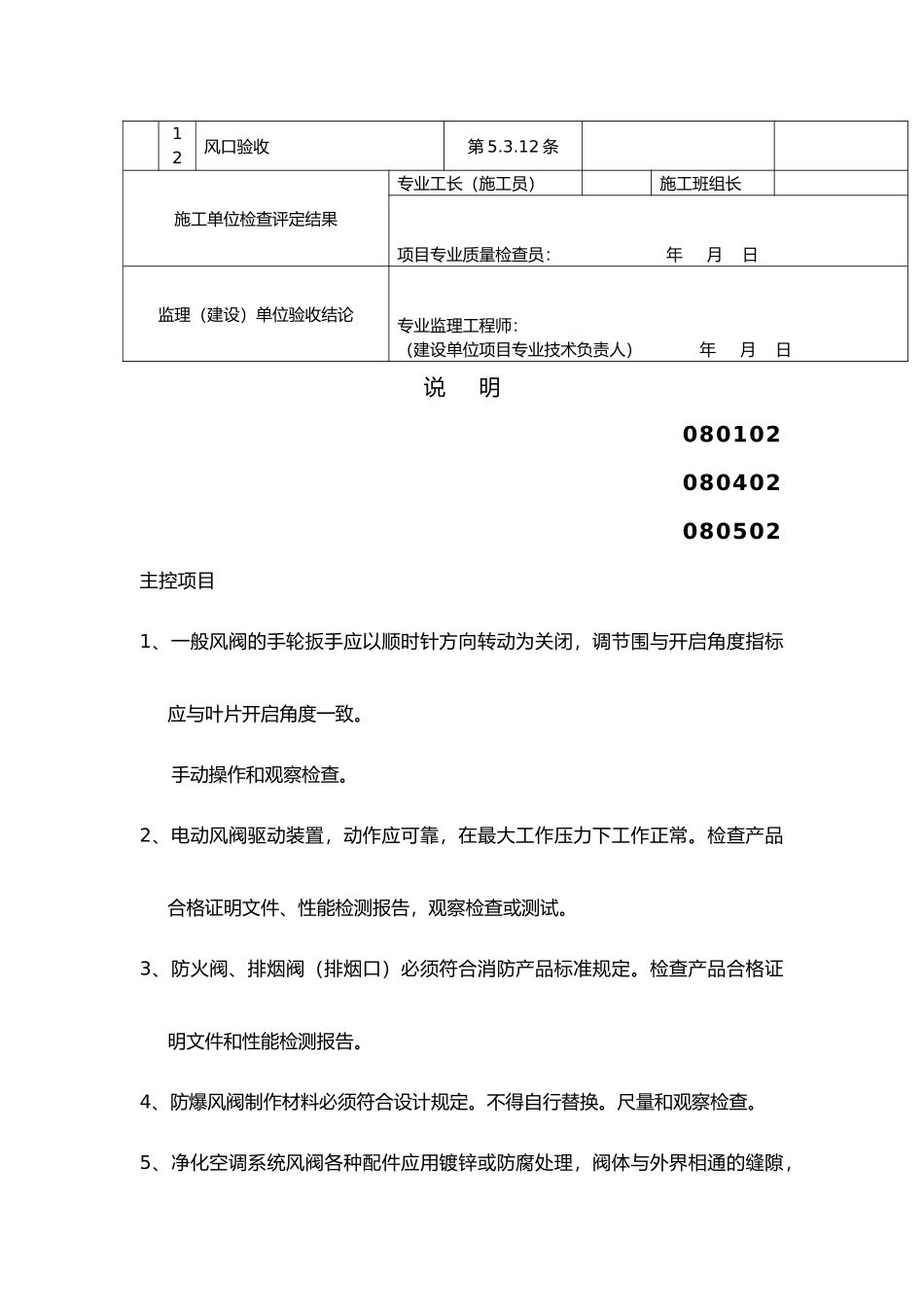

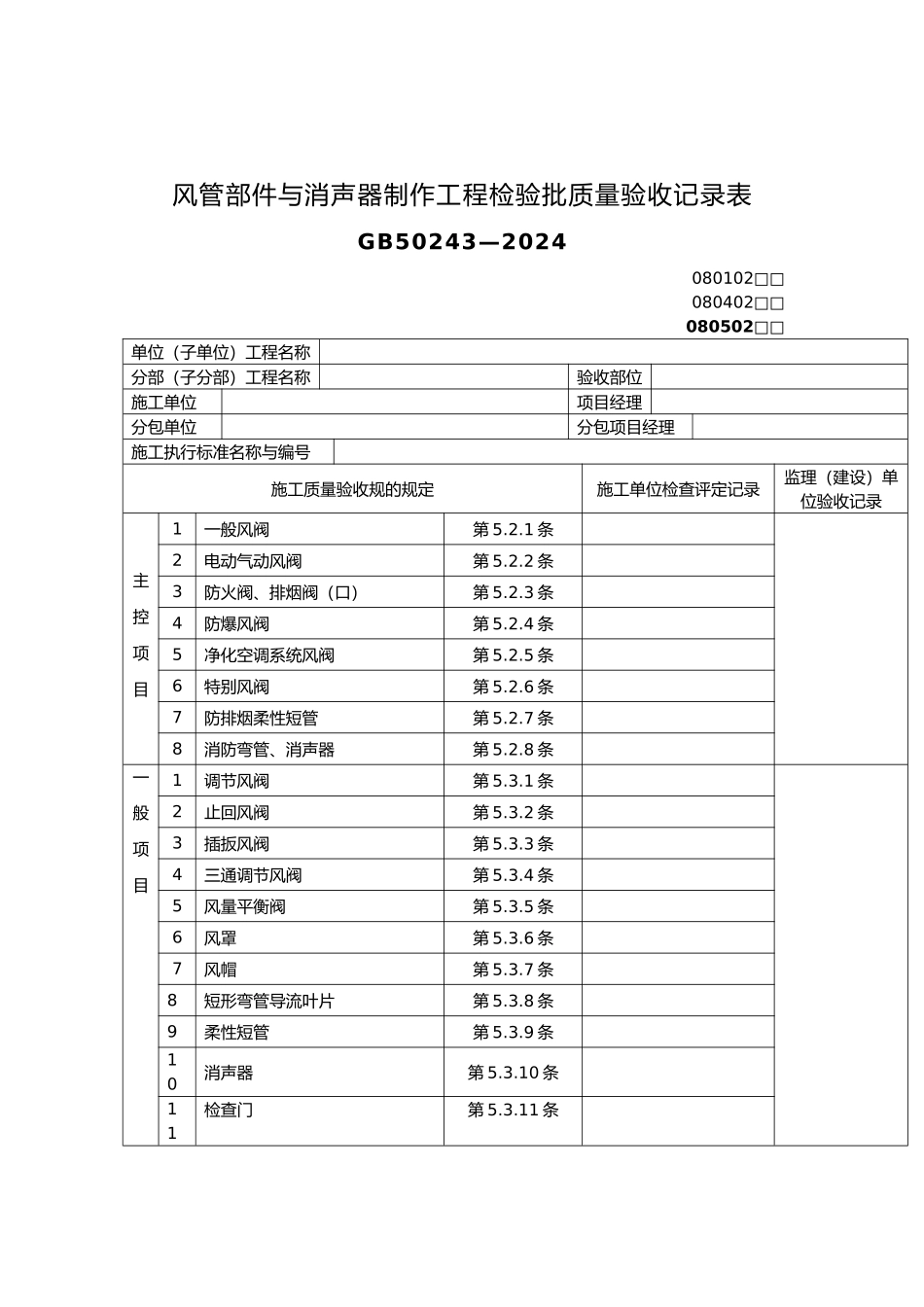

工程检验质量验收记录表----------------------- -----------------------日期：风管部件与消声器制作工程检验批质量验收记录表GB50243—2024 080102□□ 080402□□080502□□单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称与编号施工质量验收规的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1一般风阀第 5.2.1 条2电动气动风阀第 5.2.2 条3防火阀、排烟阀（口）第 5.2.3 条4防爆风阀第 5.2.4 条5净化空调系统风阀第 5.2.5 条6特别风阀第 5.2.6 条7防排烟柔性短管第 5.2.7 条8消防弯管、消声器第 5.2.8 条一般项目1调节风阀第 5.3.1 条2止回风阀第 5.3.2 条3插扳风阀第 5.3.3 条4三通调节风阀第 5.3.4 条5风量平衡阀第 5.3.5 条6风罩第 5.3.6 条7风帽第 5.3.7 条8短形弯管导流叶片第 5.3.8 条9柔性短管第 5.3.9 条10消声器第 5.3.10 条11检查门第 5.3.11 条12风口验收第 5.3.12 条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日说 明080102080402080502主控项目1、一般风阀的手轮扳手应以顺时针方向转动为关闭，调节围与开启角度指标应与叶片开启角度一致。手动操作和观察检查。2、电动风阀驱动装置，动作应可靠，在最大工作压力下工作正常。检查产品合格证明文件、性能检测报告，观察检查或测试。3、防火阀、排烟阀（排烟口）必须符合消防产品标准规定。检查产品合格证明文件和性能检测报告。4、防爆风阀制作材料必须符合设计规定。不得自行替换。尺量和观察检查。5、净化空调系统风阀各种配件应用镀锌或防腐处理，阀体与外界相通的缝隙，应密封。检查核对材料、手动操作并观察检查。6、工作压力大于 1000Pa 的调节风阀，生产厂家应提供强度测试合格证书。检查产品合格证明文件和性能测试报告。7、防排烟系统柔性短管制作材料必须为不燃材料。检查材料品种合格证明文件。8、消声弯管平面边长＞800mm，应设吸声导流片。消声器迎风面的布质覆面层应有保护措施；净化空调系统消声器的覆面应为不易产尘材料。检查产品合格证明文件和观察检查。一般项目1、调节风阀结构应牢固，启闭灵活，法兰与管材一致；叶片搭接贴合一致，与阀体缝隙＜2mm；截面积＞1.2m2的风阀应实施分组调节。手动操作，观察...
