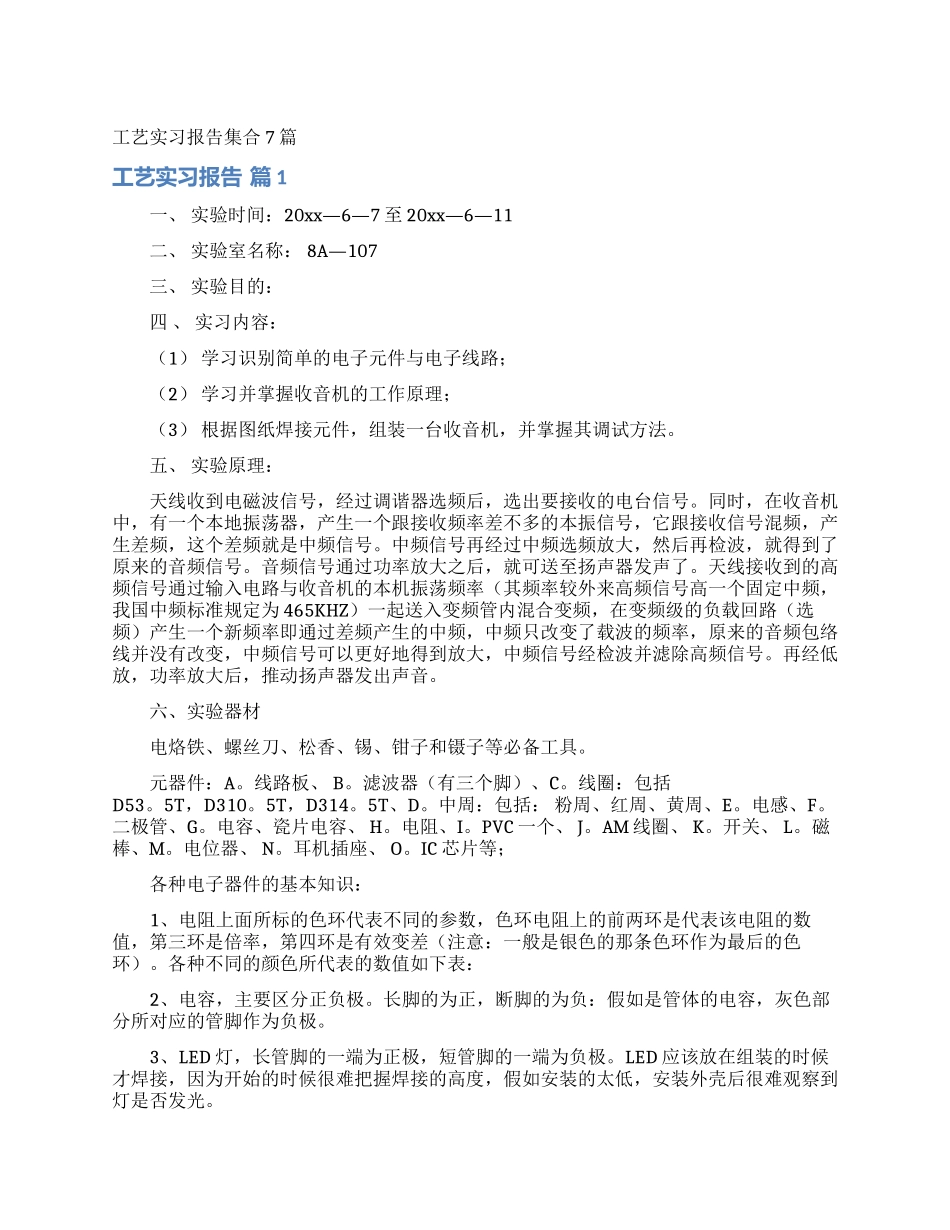

工艺实习报告集合7篇

工艺实习报告集合 7 篇 工艺实习报告 篇 1 一、 实验时间：20xx—6—7 至 20xx—6—11 二、 实验室名称： 8A—107 三、 实验目的： 四 、 实习内容： （1 ） 学习识别简单的电子元件与电子线路； （2 ） 学习并掌握收音机的工作原理； （3 ） 根据图纸焊接元件，组装一台收音机，并掌握其调试方法。 五、 实验原理： 天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为 465KHZ）一起送入变频管内混合变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。 六、实验器材 电烙铁、螺丝刀、松香、锡、钳子和镊子等必备工具。 元器件：A 。线路板、 B。滤波器（有三个脚）、C。线圈：包括D53。5T，D310。5T，D314。5T、D 。中周：包括： 粉周、红周、黄周、E。电感、F。二极管、G 。电容、瓷片电容、 H。电阻、I。PVC 一个、 J。AM 线圈、 K 。开关、 L。磁棒、M 。电位器、 N 。耳机插座、 O。IC 芯片等； 各种电子器件的基本知识： 1、电阻上面所标的色环代表不同的参数，色环电阻上的前两环是代表该电阻的数值，第三环是倍率，第四环是有效变差（注意：一般是银色的那条色环作为最后的色环）。各种不同的颜色所代表的数值如下表： 2、电容，主要区分正负极。长脚的为正，断脚的为负：假如是管体的电容，灰色部分所对应的管脚作为负极。 3、LED 灯，长管脚的一端为正极，短管脚的一端为负极。LED 应该放在组装的时候才焊接，因为开始的时候很难把握焊接的高度，假如安装的太低，安装外壳后很难观察到灯是否发光。 4、二极管，二极管的外形是一边红色，一边黑色。红色的一端为正极，黑色的一端为负极。 5、PVC，PVC 的实质是一个可变电容。调频旋纽实质上通过改变 PVC 的值来选择不同的频率。 6、电位器，实质上是可变电...
