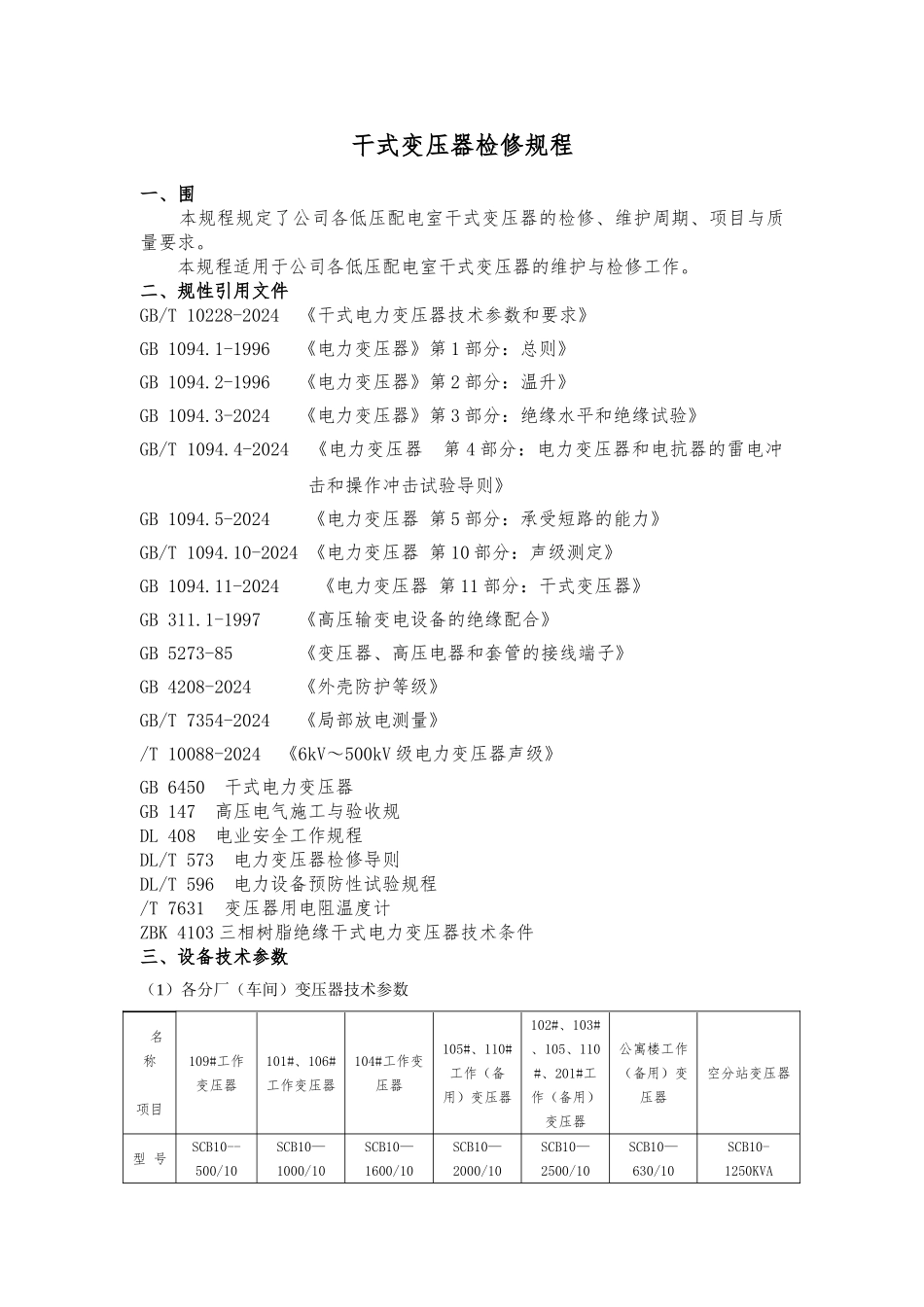

干式变压器检修规程完整

干式变压器检修规程一、围 本规程规定了公司各低压配电室干式变压器的检修、维护周期、项目与质量要求。 本规程适用于公司各低压配电室干式变压器的维护与检修工作。二、规性引用文件GB/T 10228-2024 《干式电力变压器技术参数和要求》GB 1094.1-1996 《电力变压器》第 1 部分：总则》GB 1094.2-1996 《电力变压器》第 2 部分：温升》GB 1094.3-2024 《电力变压器》第 3 部分：绝缘水平和绝缘试验》GB/T 1094.4-2024 《电力变压器 第 4 部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB 1094.5-2024 《电力变压器 第 5 部分：承受短路的能力》GB/T 1094.10-2024 《电力变压器 第 10 部分：声级测定》GB 1094.11-2024 《电力变压器 第 11 部分：干式变压器》GB 311.1-1997 《高压输变电设备的绝缘配合》GB 5273-85 《变压器、高压电器和套管的接线端子》GB 4208-2024 《外壳防护等级》GB/T 7354-2024 《局部放电测量》/T 10088-2024 《6kV～500kV 级电力变压器声级》GB 6450 干式电力变压器GB 147 高压电气施工与验收规DL 408 电业安全工作规程DL/T 573 电力变压器检修导则DL/T 596 电力设备预防性试验规程/T 7631 变压器用电阻温度计ZBK 4103 三相树脂绝缘干式电力变压器技术条件三、设备技术参数（1）各分厂（车间）变压器技术参数 名称项目109#工作变压器101#、106#工作变压器104#工作变压器105#、110#工作（备用）变压器102#、103#、105、110#、201#工作（备用）变压器公寓楼工作（备用）变压器空分站变压器型 号SCB10--500/10SCB10—1000/10SCB10—1600/10SCB10—2000/10SCB10—2500/10SCB10—630/10SCB10-1250KVA容 量500KVA1000KVA1600KVA2000KVA2500KVA630KVA1250KVA额定电压高10000V10000V10000V10000V10000V10000V10000V低400V400V400V400V400V400V400V额定电流高28.9A57.7A92.4A115.5A144.3A36.37低721.7A1443.4A2309.4A2886.8A3608.4A909.3相 数 3333333频 率50HZ50HZ50HZ50HZ50HZ50HZ50HZ接线组别Dyn11Dyn11Dyn11Dyn11Dyn11Dyn11Dyn11负载损耗4.26KW7.1KW10.24KW12.61KW14.99KW5.96KW空载损耗1.07KW1.6KW2.2KW2.75KW3.25KW1.3KW阻抗电压4%6%6%6%6%6%重 量1750㎏2980㎏4000㎏4600㎏5900㎏冷却方式AN/AFAN/AFAN/AFAN/AFAN/AFAN/AFAN/AF制造厂家许继变压器许继变压器许继变压器许继变压器许继变压器正泰变压器许继工控系统出厂日期2024.112024.62024.5202...
