年产30万吨煤制甲醇合成工段初步设计说明

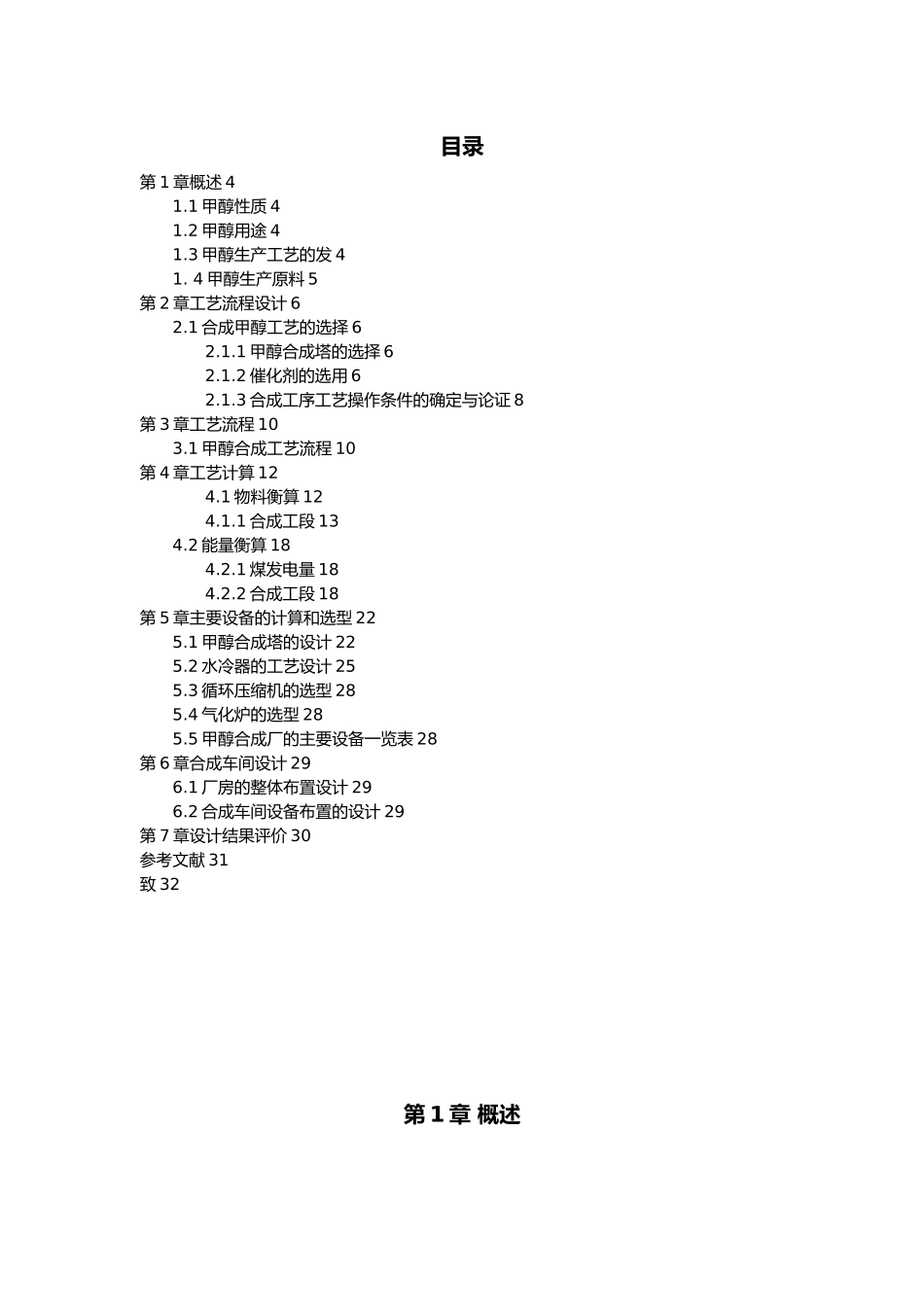

目录第 1 章概述 41.1 甲醇性质 41.2 甲醇用途 41.3 甲醇生产工艺的发 41. 4 甲醇生产原料 5第 2 章工艺流程设计 62.1 合成甲醇工艺的选择 62.1.1 甲醇合成塔的选择 62.1.2 催化剂的选用 62.1.3 合成工序工艺操作条件的确定与论证 8第 3 章工艺流程 103.1 甲醇合成工艺流程 10第 4 章工艺计算 124.1 物料衡算 124.1.1 合成工段 134.2 能量衡算 184.2.1 煤发电量 184.2.2 合成工段 18第 5 章主要设备的计算和选型 225.1 甲醇合成塔的设计 225.2 水冷器的工艺设计 255.3 循环压缩机的选型 285.4 气化炉的选型 285.5 甲醇合成厂的主要设备一览表 28第 6 章合成车间设计 296.1 厂房的整体布置设计 296.2 合成车间设备布置的设计 29第 7 章设计结果评价 30参考文献 31致 32第 1 章 概述1.1 甲醇性质甲醇俗称木醇、木精，英文名为 methanol，分子式 CH3OH。是一种无色、透明、易燃、有毒、易挥发的液体，略带酒精味；分子量 32.04，相对密度0.7914(d420)，蒸气相对密度 1.11(空气=1)，熔点-97.8℃，沸点 64.7℃，闪 点 （ 开 杯 ） 16℃ ， 自 燃 点 473℃ ， 折 射 率 (20℃)1.3287 ， 表 面 力（ 25℃ ） 45.05mN/m ， 蒸 气 压 （ 20℃ ） 12.265kPa ， 粘 度（20℃）0.5945mPa•s。能与水、乙醇、乙醚、苯、酮类和大多数其他有机溶剂混溶。蒸气与空气形成爆炸性混合物，爆炸极限 6.0％～36.5﹪（体积比）。化学性质较活泼，能发生氧化、酯化、羰基化等化学反应。1.2 甲醇用途甲醇是重要有机化工原料和优质燃料，广泛应用于精细化工，塑料，医药，林产品加工等领域。甲醇主要用于生产甲醛，消耗量要占到甲醇总产量的一半，甲醛则是生产各种合成树脂不可少的原料。用甲醇作甲基化试剂可生产丙烯酸甲酯、对苯二甲酸二甲酯、甲胺、甲基苯胺、甲烷氯化物等；甲醇羰基化可生产醋酸、醋酐、甲酸甲酯等重要有机合成中间体，它们是制造各种染料、药品、农药、炸药、香料、喷漆的原料，目前用甲醇合成乙二醇、乙醛、乙醇也日益受到重视。甲醇也是一种重要的有机溶剂，其溶解性能优于乙醇，可用于调制油漆。作为一种良好的萃取剂，甲醇在分析化学中可用于一些物质的分离。甲醇还是一种很有前景的清洁能源，甲醇燃料以其安全、廉价、燃烧充分，利用率高、环保的众多优点，替代汽油已经成为车用燃料的进展方向之一；另外燃料级甲醇用于供热和发...
