建筑施工现场临时用电组织设计概要

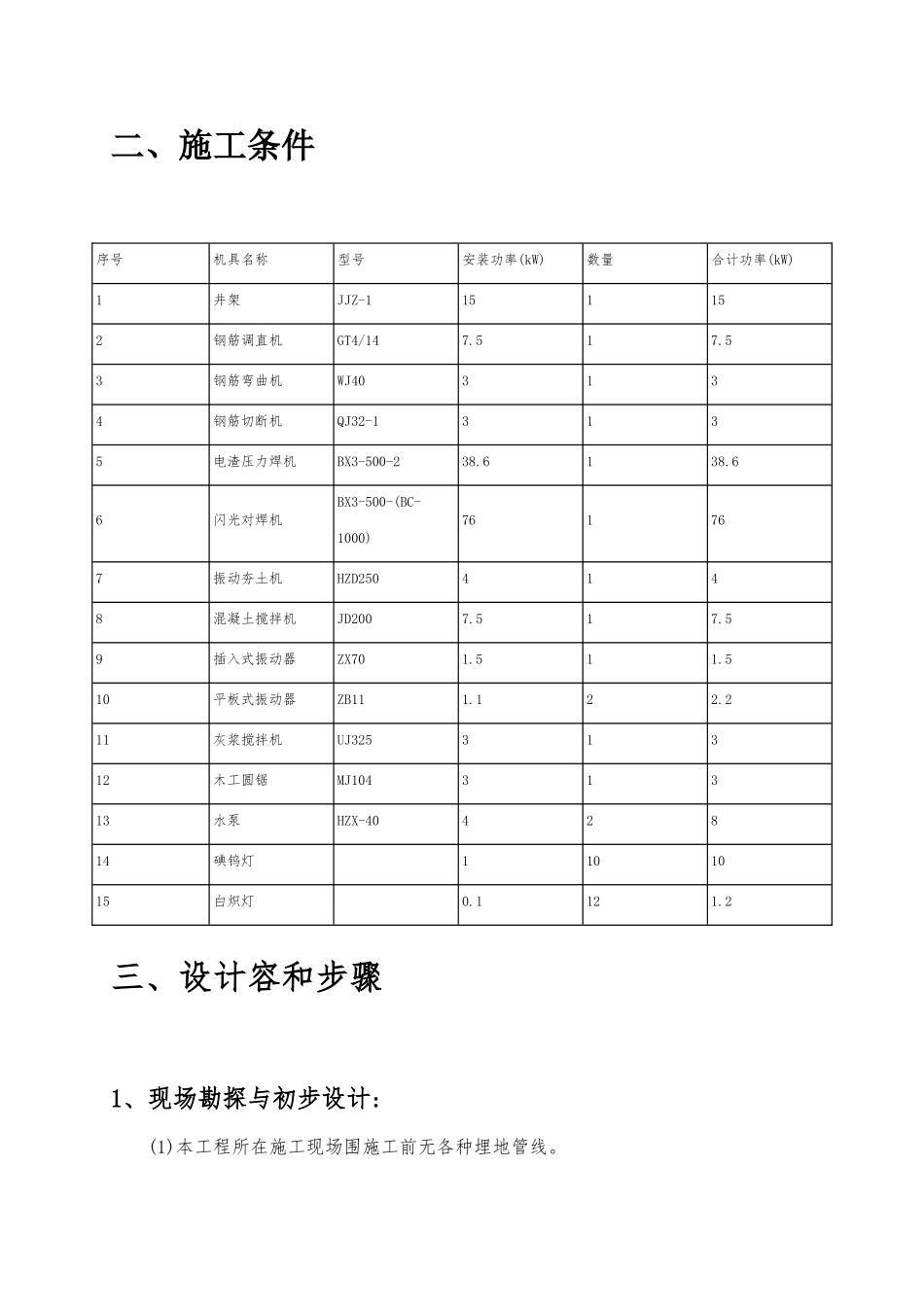

目录施工现场临时用电组织设计一、编制依据 《低压配电设计规》GB50054-2024 《建筑工程施工现场供电安全规》GB50194-93 《通用用电设备配电设计规》GB50055-2024 《供配电系统设计规》GB50052-2024 《施工现场临时用电安全技术规》JGJ46-2024 《建筑施工安全检查标准》JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1井架JJZ-1151152钢筋调直机GT4/147.517.53钢筋弯曲机WJ403134钢筋切断机QJ32-13135电渣压力焊机BX3-500-238.6138.66闪光对焊机BX3-500-(BC-1000)761767振动夯土机HZD2504148混凝土搅拌机JD2007.517.59插入式振动器ZX701.511.510平板式振动器ZB111.122.211灰浆搅拌机UJ32531312木工圆锯MJ10431313水泵HZX-4042814碘钨灯1101015白炽灯0.1121.2三、设计容和步骤1、现场勘探与初步设计: (1)本工程所在施工现场围施工前无各种埋地管线。 (2)现场采纳380V低压供电，设一配电总箱，有计量设备，采纳TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采纳导线空气明敷/架空线路敷设，干线采纳空气明敷/架空线路敷设，用电器导线采纳直接埋地敷设。布置位置与线路走向参见临时配电系统图与现场平面图，采纳三级配电二级防护。 (4)根据《JGJ46-2024》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷: (1)、井架 Kx=0.85，Cosφ=0.6，tgφ=1.33 Pjs=0.85×15=12.75kW Qjs=Pjs×tgφ=12.75×1.33=17kvar (2)、钢筋调直机 Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.65×7.5=4.88kW Qjs=Pjs×tgφ=4.88×1.02=4.97kvar (3)、钢筋弯曲机 Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tgφ=1.95×1.02=1.99kvar (4)、钢筋切断机 Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.65×3=1.95kW Qjs=Pjs×tgφ=1.95×1.02=1.99kvar (5)、电渣压力焊机 Kx=0.5，Cosφ=0.4，tgφ=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=38.6kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×38.6=27.29 kW Pjs=Kx×Pe=0.5×27.29=13.65kW Qjs=Pjs×tgφ=13.65×2.29=31.27kvar (6)、闪光对焊机 Kx=0.5，Cosφ=0.4，tgφ=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=76kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×76=53.74 kW Pjs=Kx×Pe=0.5×53.74=26.87kW Qjs=Pjs×tgφ=26.87×2.29=61.57kvar (7)、振动夯土机 Kx=0.5，Cosφ=0.6，tgφ=1.33 Pjs=0.5×4=2kW Qjs=Pjs...
