建筑施工现场安全通道搭设方案

建筑施工现场安全通道搭设方案_第1页
1/13
建筑施工现场安全通道搭设方案_第2页
2/13
建筑施工现场安全通道搭设方案_第3页
3/13

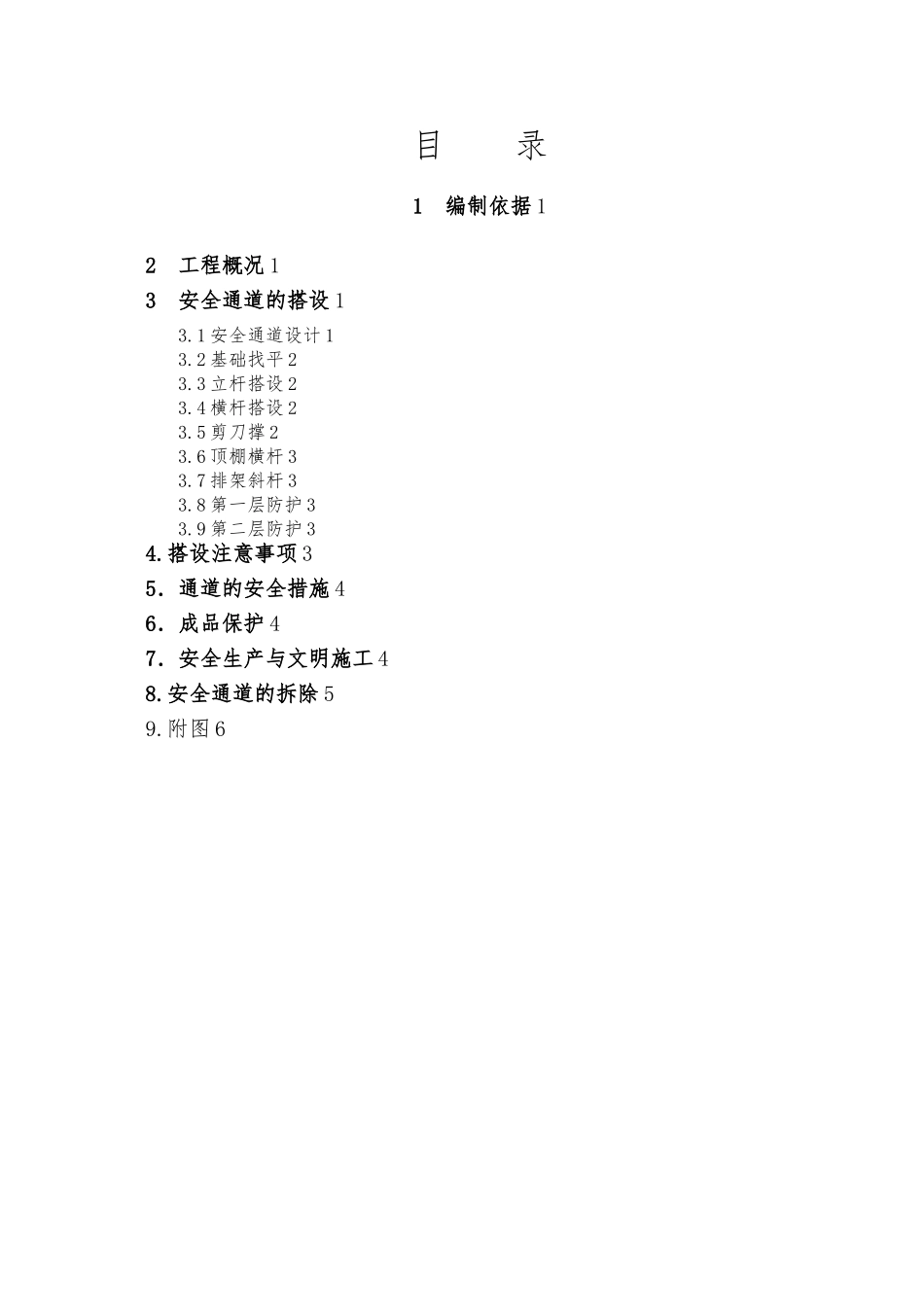

观海府邸住宅项目一期工程 1#楼安全通道专项施工方案建设单位:蓬莱市健坤置业监理单位:大学建设监理公司施工单位:市城新建筑开发日 期: 2024 年 8 月 10 日目 录1 编制依据 12 工程概况 13 安全通道的搭设 13.1 安全通道设计 13.2 基础找平 23.3 立杆搭设 23.4 横杆搭设 23.5 剪刀撑 23.6 顶棚横杆 33.7 排架斜杆 33.8 第一层防护 33.9 第二层防护 34.搭设注意事项 35.通道的安全措施 46.成品保护 47.安全生产与文明施工 48.安全通道的拆除 59.附图 61 编制依据编制依据主要有以下规与标准: 《建筑施工扣件式钢管脚手架安全技术规》(JGJ-130-2024); 《建筑施工安全检查标准》(JGJ 59-2024) 《建筑结构荷载规》(GB50009-2024) 化学纤维讨论所 11#楼工程图纸2 工程概况本工程由蓬莱市健坤置业开发的观海府邸住宅项目一期工程,位于蓬莱市开发区,矫格庄村北,路西,海滨路南。一期工程总建筑面积约为70931.29 平方米,总计 7 栋单体,其中 4 栋住宅,共计 59301.69 平方米,(F18+2 层);2 栋商业楼(F2 层)共计 1595.18 平方米;设备房 497.58平方米,地下车库(地下一层)约为 8633.98 平方米。该工程主要用于商住与地下车库,主楼为桩筏基础,地下车库为筏板+柱墩基础,上部结构为框架、剪力墙结构。剪力墙抗震等级为三级,抗震设防烈度为七度,设计使用年限 50 年,耐火等级为二级,地下室防水等级为一级。1#楼西南侧用作售楼处业主人员看房出入道路,该路段为保证行人的通行与工程的安全生产,拟在该路段距离建筑物较近的位置搭设安全人行通道,通往 1#楼西单元样板区。3 安全通道的搭设3.1 安全通道设计综合现场情况,确定采纳钢管搭设净高 4m,净宽 3m 的安全通道,定位如附图所示。安全通道棚顶共分上下两层,间距为 0.9m,每层均满铺脚手板与安全网,且通道两侧满挂密目网。3.2 基础找平为保证安全通道架体的稳固性,架体搭设(即所有立杆)立杆底部均设置垫板。3.3 立杆搭设立杆根据双排设置,采纳 φ48×3.5 钢管,沿通道长度方向以 1500mm的间距进行搭设,排距 600mm;立杆上设置纵向扫地杆(即第一道大横杆),并用直角扣件固定在距地面 200mm 处的立杆上,立杆的垂直偏差不得大于架高的 1/300,同时其绝对偏差不大于 75mm。在竖立杆时,用单支6m 的钢管,不得采纳对接钢管,立杆纵距 1.5 米。禁止使用弯曲钢管。3.4 横...
