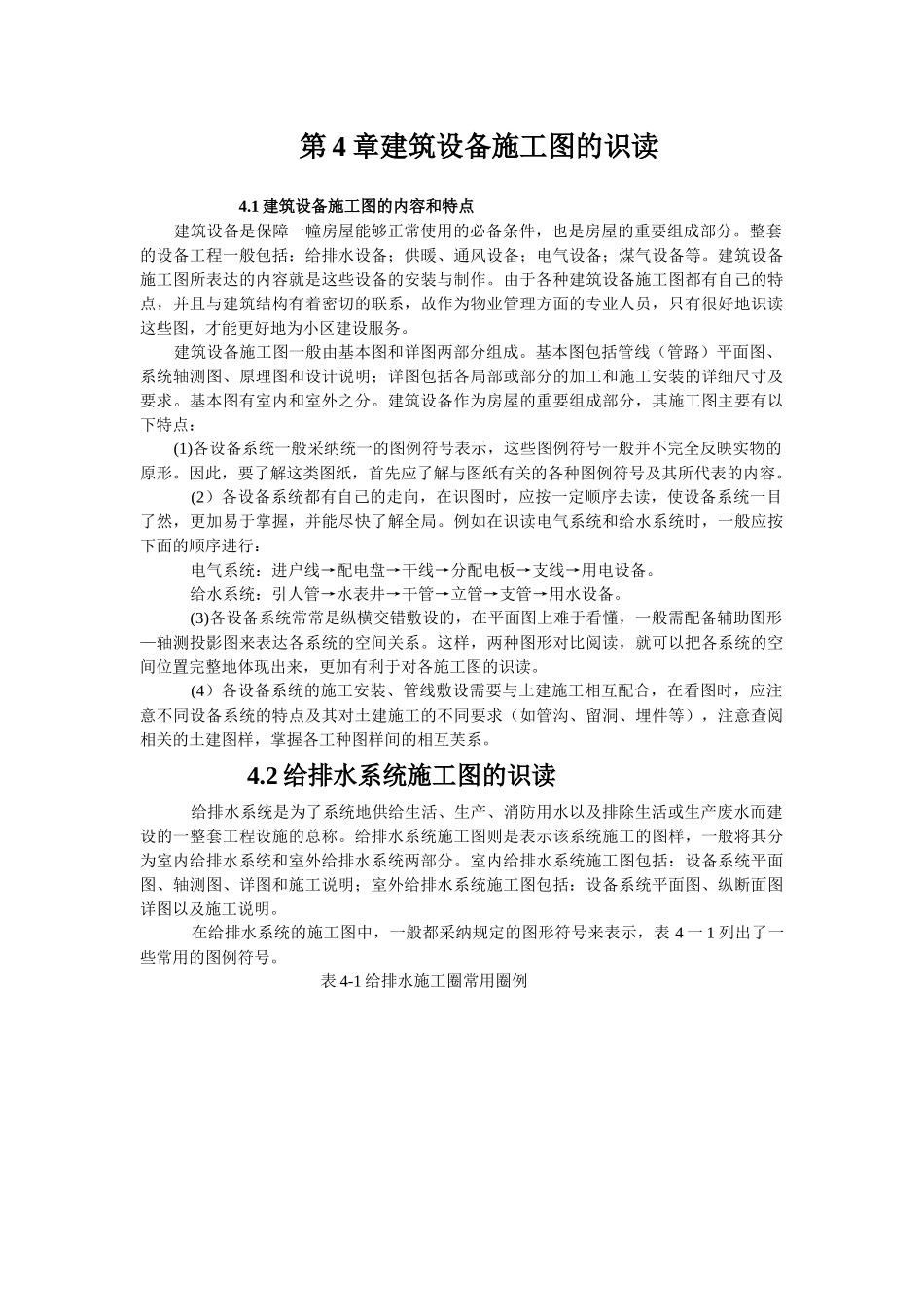

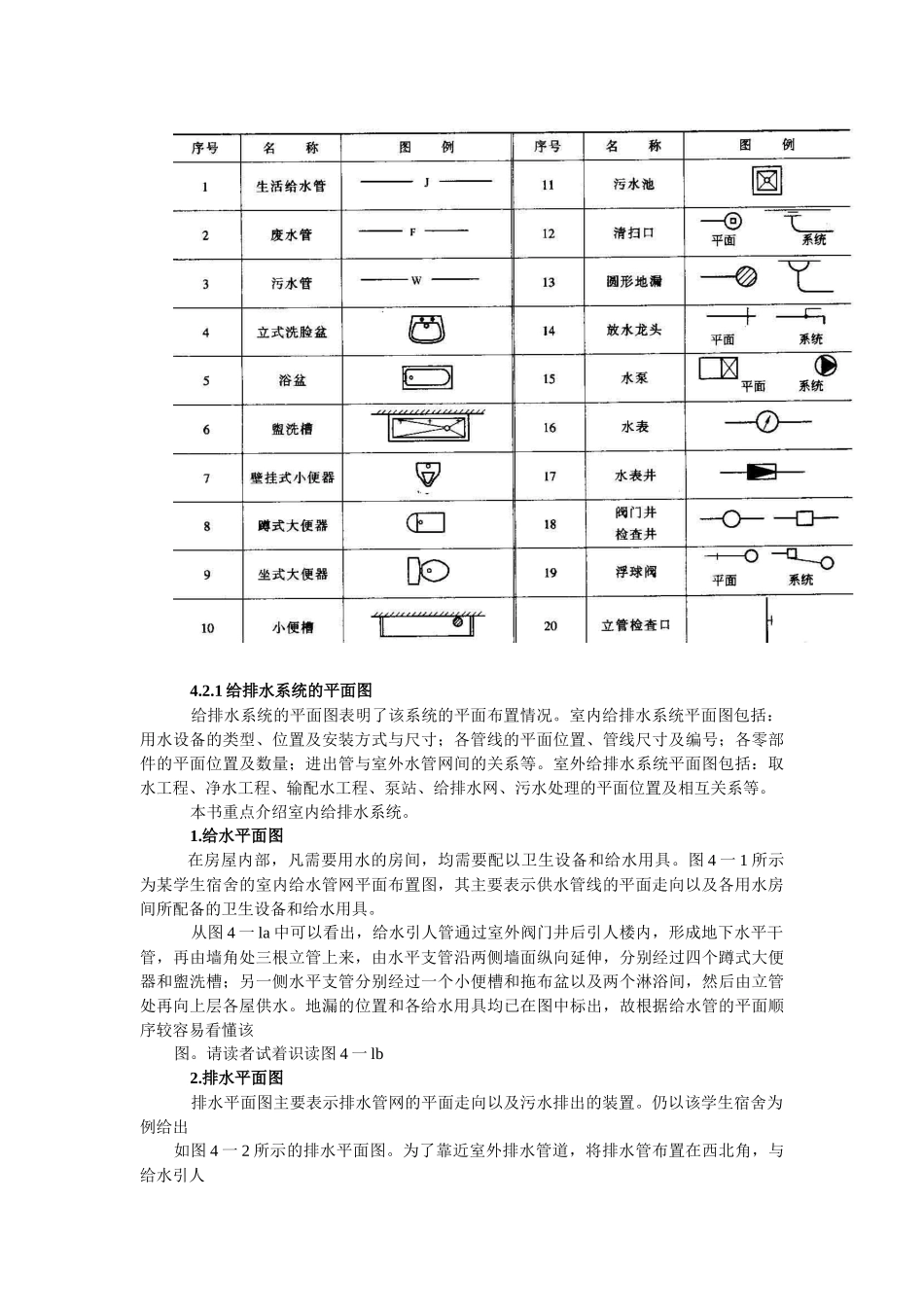

第 4 章建筑设备施工图的识读 4.1 建筑设备施工图的内容和特点建筑设备是保障一幢房屋能够正常使用的必备条件，也是房屋的重要组成部分。整套的设备工程一般包括：给排水设备；供暖、通风设备；电气设备；煤气设备等。建筑设备施工图所表达的内容就是这些设备的安装与制作。由于各种建筑设备施工图都有自己的特点，并且与建筑结构有着密切的联系，故作为物业管理方面的专业人员，只有很好地识读这些图，才能更好地为小区建设服务。建筑设备施工图一般由基本图和详图两部分组成。基本图包括管线（管路）平面图、系统轴测图、原理图和设计说明；详图包括各局部或部分的加工和施工安装的详细尺寸及要求。基本图有室内和室外之分。建筑设备作为房屋的重要组成部分，其施工图主要有以下特点：(1)各设备系统一般采纳统一的图例符号表示，这些图例符号一般并不完全反映实物的原形。因此，要了解这类图纸，首先应了解与图纸有关的各种图例符号及其所代表的内容。 (2）各设备系统都有自己的走向，在识图时，应按一定顺序去读，使设备系统一目了然，更加易于掌握，并能尽快了解全局。例如在识读电气系统和给水系统时，一般应按下面的顺序进行： 电气系统：进户线→配电盘→干线→分配电板→支线→用电设备。 给水系统：引人管→水表井→干管→立管→支管→用水设备。 (3)各设备系统常常是纵横交错敷设的，在平面图上难于看懂，一般需配备辅助图形—轴测投影图来表达各系统的空间关系。这样，两种图形对比阅读，就可以把各系统的空间位置完整地体现出来，更加有利于对各施工图的识读。 (4）各设备系统的施工安装、管线敷设需要与土建施工相互配合，在看图时，应注意不同设备系统的特点及其对土建施工的不同要求（如管沟、留洞、埋件等），注意查阅相关的土建图样，掌握各工种图样间的相互芙系。 4.2 给排水系统施工图的识读 给排水系统是为了系统地供给生活、生产、消防用水以及排除生活或生产废水而建设的一整套工程设施的总称。给排水系统施工图则是表示该系统施工的图样，一般将其分为室内给排水系统和室外给排水系统两部分。室内给排水系统施工图包括：设备系统平面图、轴测图、详图和施工说明；室外给排水系统施工图包括：设备系统平面图、纵断面图详图以及施工说明。 在给排水系统的施工图中，一般都采纳规定的图形符号来表示，表 4 一 1 列出了一些常用的图例符号。 表 4-1 给排水施工圈常用圈例 4.2.1 给排水系统的平面图 给排...
