建筑门窗抗风压性能计算书

建筑门窗抗风压性能计算书_第1页
1/8
建筑门窗抗风压性能计算书_第2页
2/8
建筑门窗抗风压性能计算书_第3页
3/8

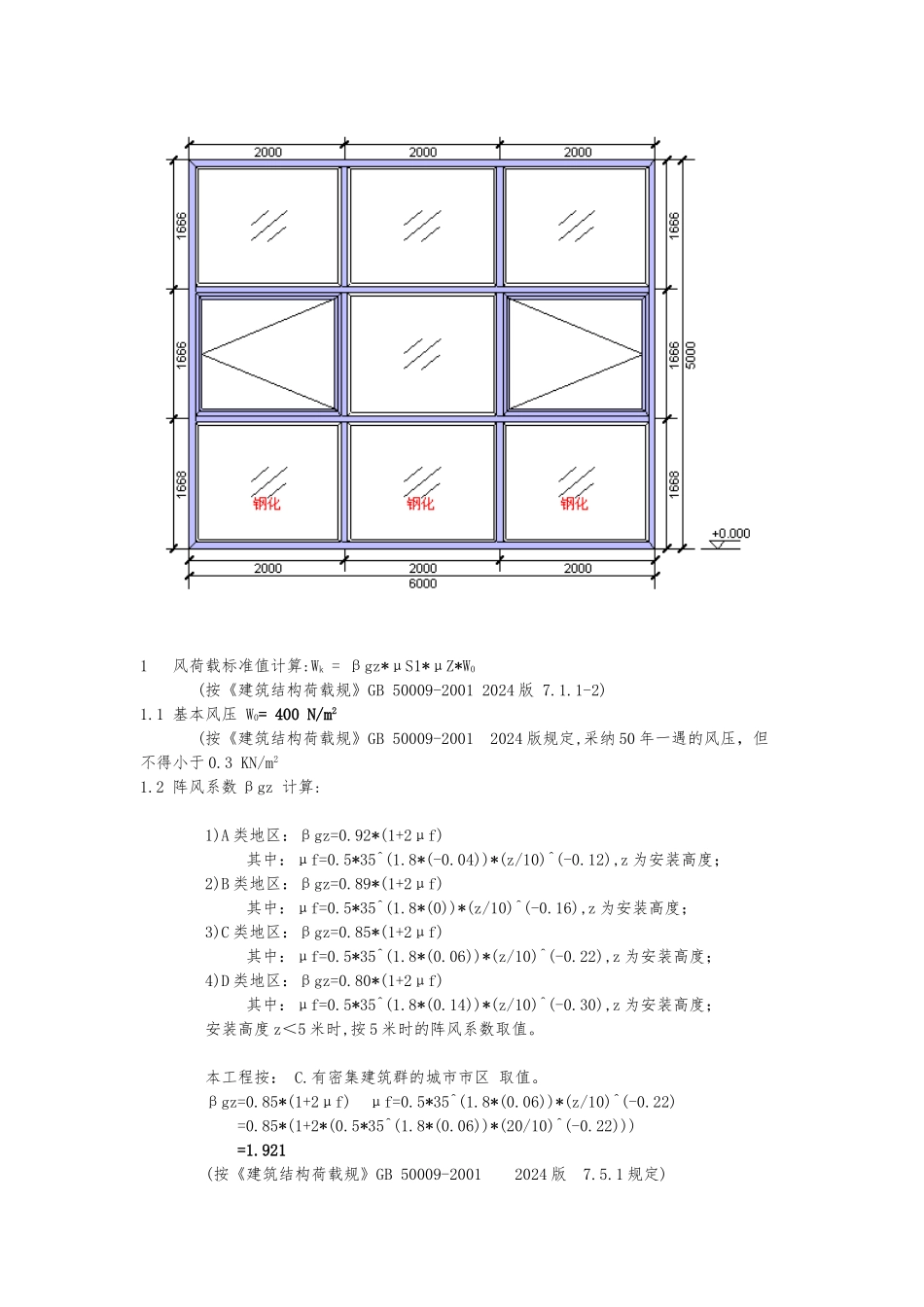

建筑门窗抗风压性能计算书I、计算依据:《建筑玻璃应用技术规程》 JGJ 113-2024《钢结构设计规》 GB 50017-2024《建筑结构荷载规》 GB 50009-2001 2024 版《未增塑聚氯乙烯(PVC-U)塑料门》 JG/T 180-2024《未增塑聚氯乙烯(PVC-U)塑料窗》 JG/T 140-2024《铝合金门窗》 GB/T 8478-2024《铝合金结构设计规 GB 50429-2024》《建筑门窗术语 GB/T 5823-2024》《建筑门窗洞口尺寸系列 GB/T 5824-2024》《建筑外门窗保温性能分级与检测方法 GB/T 8484-2024》《建筑外门窗空气声隔声性能分级与检测方法 GB/T 8485-2024》《建筑外门窗气密、水密、抗风压性能分级与检测方法》GB/T 7106-2024》《铝合金建筑型材 第一部分:基材 GB 5237.1-2024》《铝合金建筑型材 第二部分:阳极氧化型材 GB 5237.2-2024》《铝合金建筑型材 第三部分:电泳涂漆型材 GB 5237.3-2024》《铝合金建筑型材 第四部分:粉末喷涂型材 GB 5237.4-2024》《铝合金建筑型材 第五部分:氟碳漆喷涂型材 GB 5237.5-2024》《铝合金建筑型材 第六部分:隔热型材 GB 5237.6-2024》II、详细计算一、风荷载计算 1)工程所在省市: 2)工程所在城市:市 3)门窗安装最大高度 z:20 米 4)门窗系列:栋梁铝材-115 平开窗 5)门窗尺寸: 门窗宽度 W=6000 mm 门窗高度 H=5000 mm 6)门窗样式图:1 风荷载标准值计算:Wk = βgz*μS1*μZ*W0 (按《建筑结构荷载规》GB 50009-2001 2024 版 7.1.1-2)1.1 基本风压 W0= 400 N/m2 (按《建筑结构荷载规》GB 50009-2001 2024 版规定,采纳 50 年一遇的风压,但不得小于 0.3 KN/m21.2 阵风系数 βgz 计算: 1)A 类地区:βgz=0.92*(1+2μf) 其中:μf=0.5*35^(1.8*(-0.04))*(z/10)^(-0.12),z 为安装高度; 2)B 类地区:βgz=0.89*(1+2μf) 其中:μf=0.5*35^(1.8*(0))*(z/10)^(-0.16),z 为安装高度; 3)C 类地区:βgz=0.85*(1+2μf) 其中:μf=0.5*35^(1.8*(0.06))*(z/10)^(-0.22),z 为安装高度; 4)D 类地区:βgz=0.80*(1+2μf) 其中:μf=0.5*35^(1.8*(0.14))*(z/10)^(-0.30),z 为安装高度; 安装高度 z<5 米时,按 5 米时的阵风系数取值。 本工程按: C.有密集建筑群的城市市区 取值。 βgz=0.85*(1+2μf) μf=0.5*35^(1.8*(0.06))*(z/10)^(-0.22) =0.85*(1+2*(0.5*35^(1.8*(0.06))*(20/10)^(-0.22))) =1.921 (按《建筑结构荷载规》GB 50009-200...
