建设工程竣工规划验收测量报告书

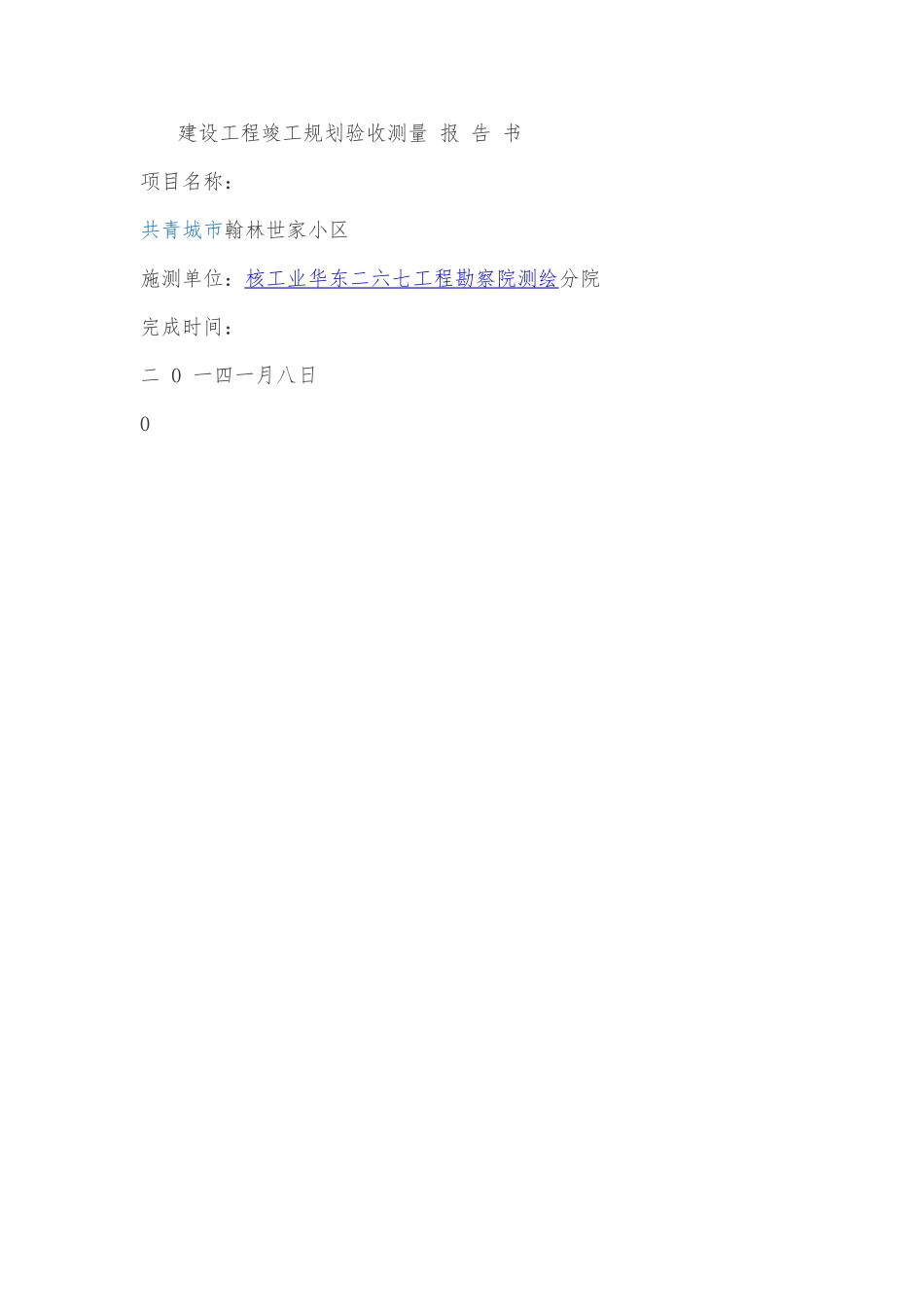

建设工程竣工规划验收测量报告书_第1页
1/11

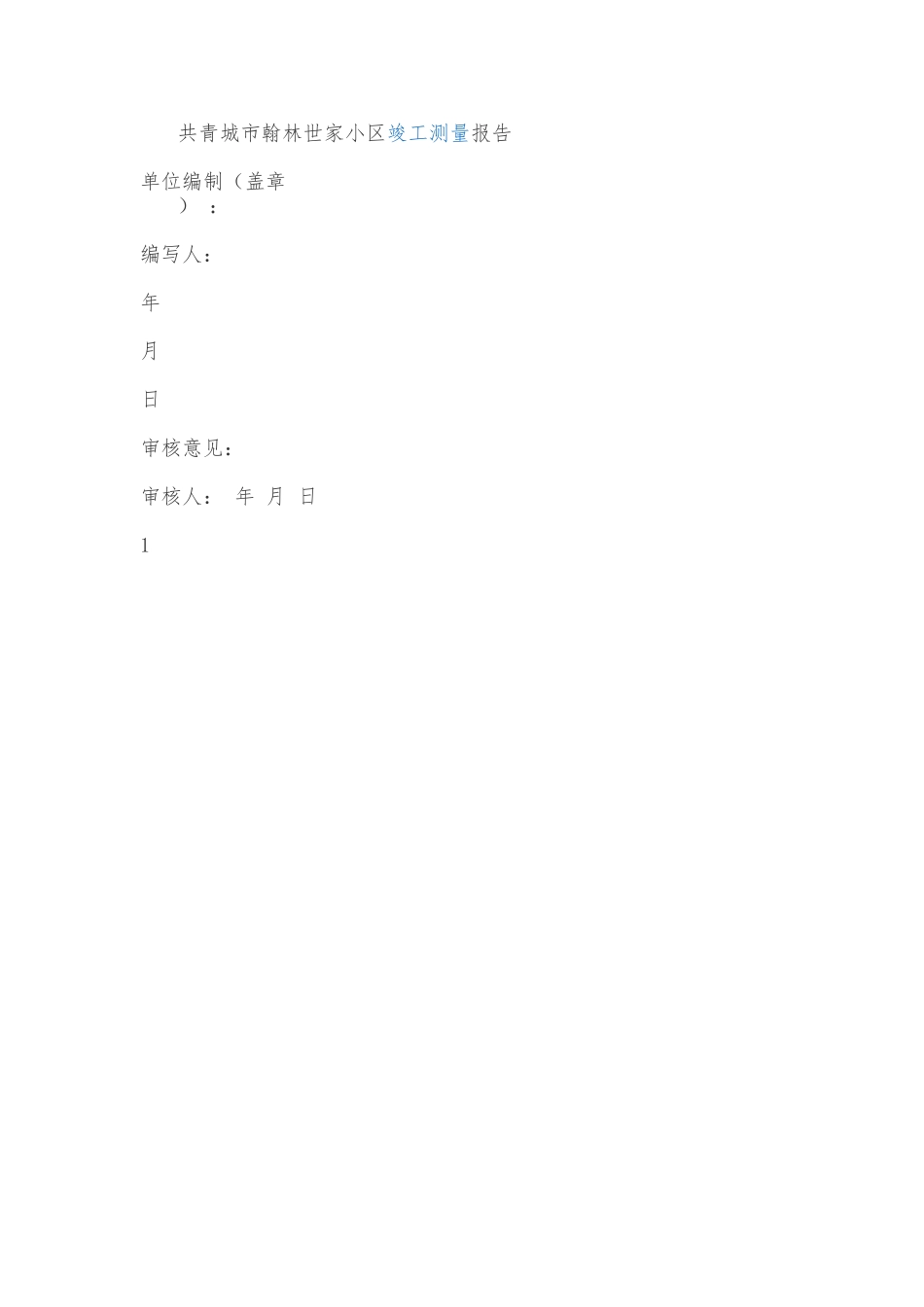

建设工程竣工规划验收测量报告书_第2页
2/11

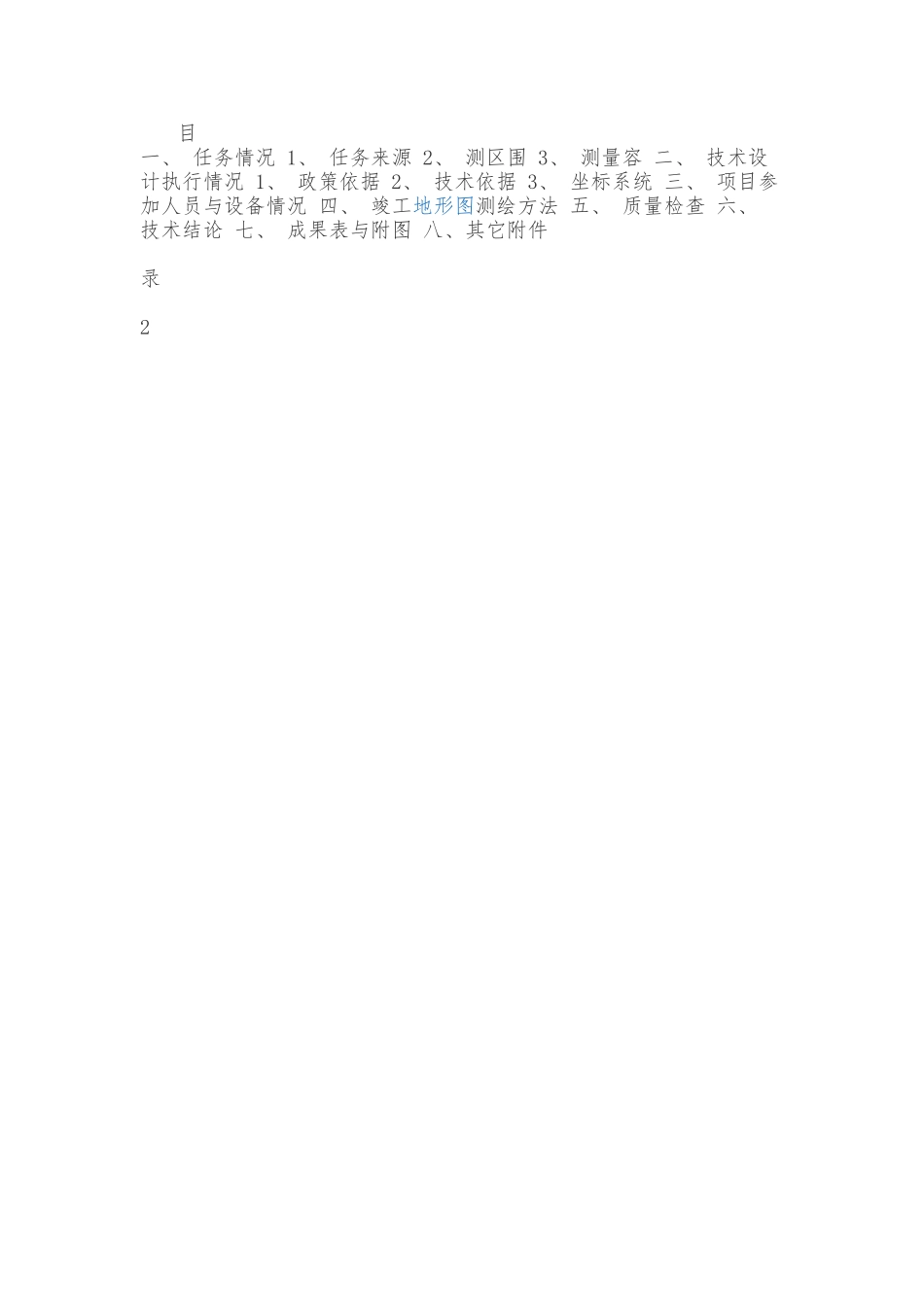

建设工程竣工规划验收测量报告书_第3页
3/11
建设工程竣工规划验收测量 报 告 书项目名称:共青城市翰林世家小区施测单位:核工业华东二六七工程勘察院 测绘 分院完成时间:二 0 一四一月八日0共青城市翰林世家小区竣工测量报告单位编制(盖章) :编写人:年月日审核意见:审核人: 年 月 日1目一、 任务情况 1、 任务来源 2、 测区围 3、 测量容 二、 技术设计执行情况 1、 政策依据 2、 技术依据 3、 坐标系统 三、 项目参加人员与设备情况 四、 竣工地形图测绘方法 五、 质量检查 六、 技术结论 七、 成果表与附图 八、其它附件录2共青城翰林世家竣工测量报告一、 任务情况 1、任务来源 受省共青忠茂实业的委托,我院承担本工程的竣工测 量任务。根据工期要求,我院派遣专业测绘技术人员于 2024 年 12 月 27 日开始进住测区工作,2024 年 1 月 6 日完成了 1:500 数字化竣施工场地形 图测量工作。本次竣工测量主要进行现状图测绘。 2、测区围 共青城市翰林世家小区,北靠文化街,南邻规划路,东至文化街。 本次测区围为共青城市规划局批准的翰林世家规划建设用地红线围 整个小区。 3、测量容 本次竣工验收容包括:建设用地围、建筑物、构筑物、绿地、 道路等的平面位置、尺寸、标高、面积;建筑性质、建筑层数与每层面 积、建筑物退让界线、道路红线、绿线、高压走廊、建筑间距、围墙长 度和高度;出入口、停车场、公共场所、公用设施位置与面积。 二、 技术设计执行情况 1、政策依据 1.1《中华人民国城乡规划法》 ; 1.2《省城乡规划条例》 ; 1.3《省建设工程竣工规划核实管理规定》 (试行) ; 2、技术依据32.1 《工程测量规》 GB 50026-2024; 2.2 《1:500、1:1000、1:2000 地形图图式》 GB/T20257.1-2024; 2.3《全球定位系统(GPS)测量规》 (GB/T 18314-2024) ; 2.4《房产测量规》 (GB/T17986.2-2000) ; 2.5《地形图测量技术规定》院部技术规定; 3、坐标系统 3.1 坐标系统:1980 坐标系,中央之午线为 115 度 30 分; 3.2 高程系统:1985 国家高程基准。 3.3 成图比例:成图比例尺为 1:500。 三、 项目参加人员与设备情况 本次竣工测量中,有我院 1 名中级测绘工程师带队,5 名测量技术 人员参加完成此次测量任务。此次测量使用的仪器设备如下: 1、平面控制测量使用中海达 V8 双频 GPS 接收机。 2、高程测量使用瑞得 RTS-800 型全站仪。 3...
