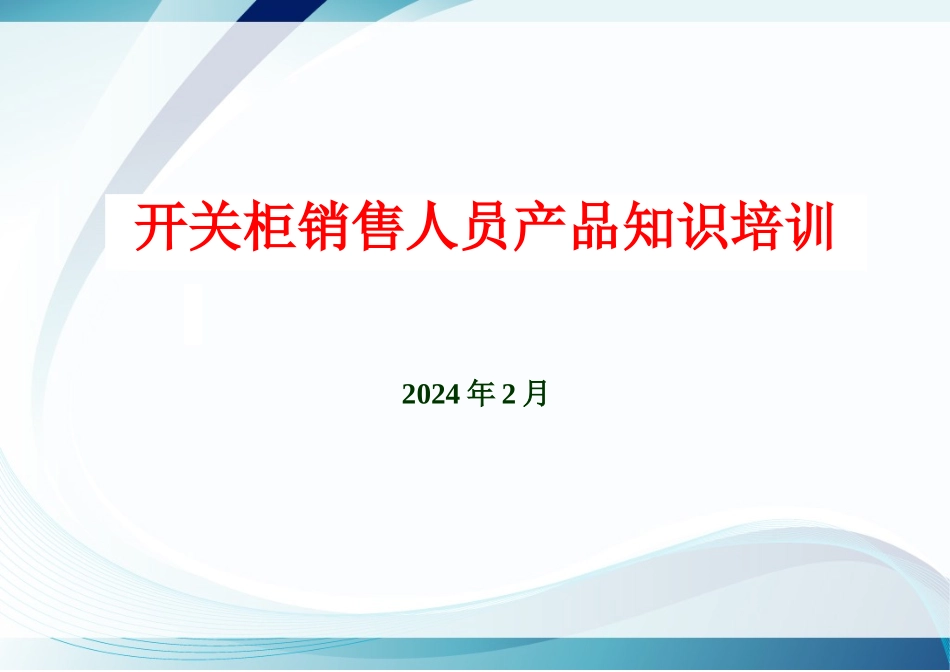

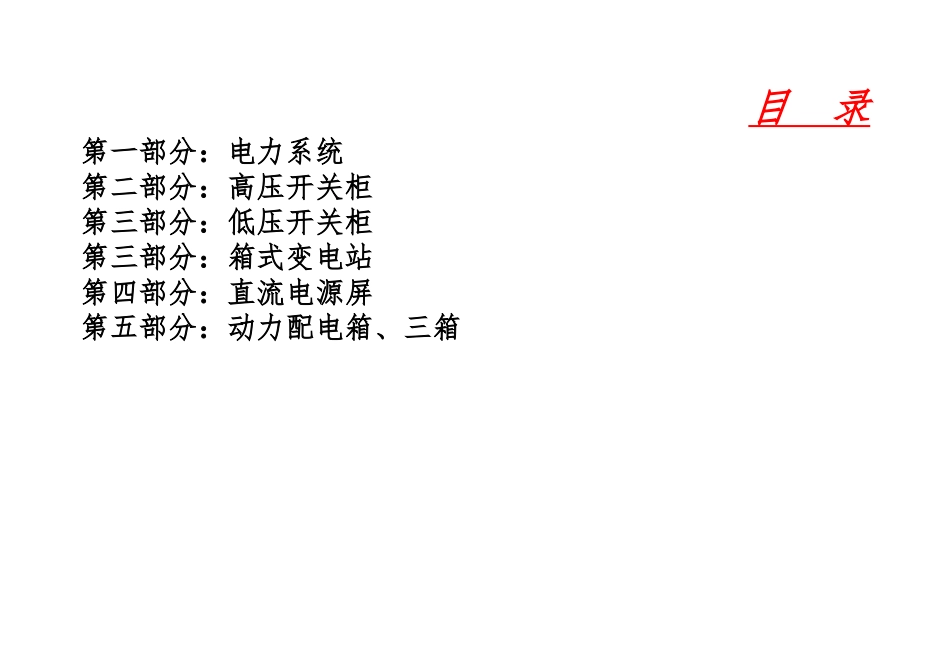

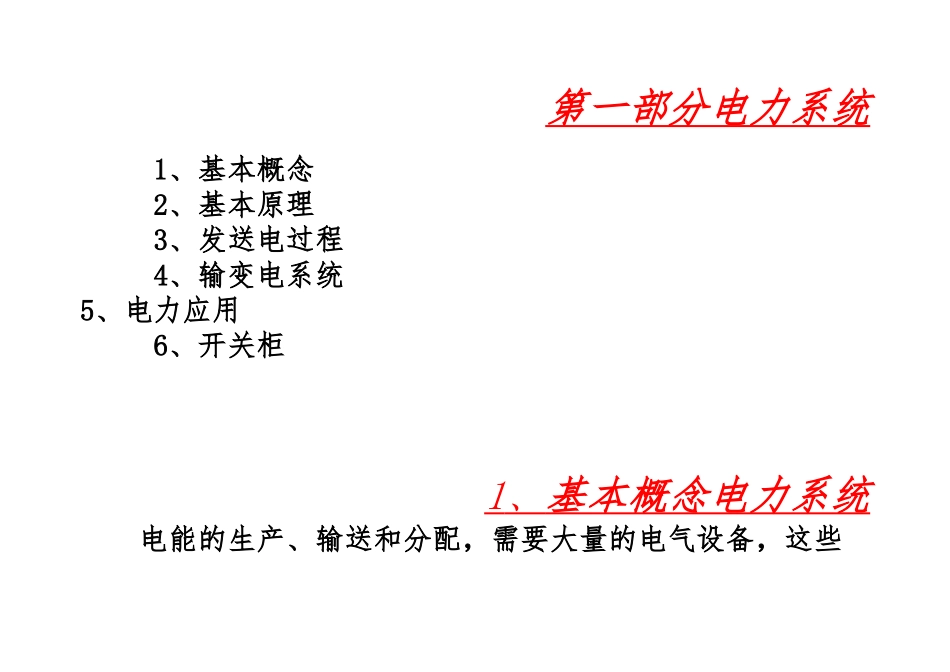

开关柜销售人员产品知识培训2024 年 2 月目 录第一部分：电力系统第二部分：高压开关柜第三部分：低压开关柜第三部分：箱式变电站第四部分：直流电源屏第五部分：动力配电箱、三箱第一部分电力系统 1、基本概念 2、基本原理 3、发送电过程 4、输变电系统5、电力应用 6、开关柜1 、 基本概念电力系统 电能的生产、输送和分配，需要大量的电气设备，这些设备经各种接线相连接，构成复杂的电力系统。电力系统的电气设备，按其用途不同，一般分为一次设备和二次设备两大类。电力系统由一次接线和二次接线共同组成，他们是不可分割的一个整体。假如将电力系统比方成一个人的话，其一次接线是人的骨骼和肌肉，而二次接线则是人的神经系统，只有二者都处在良好的状态，才能保证电力系统的正常运行。1 、 基本概念电力系统 一次设备与一次接线：将电能从发电厂的发电机传至用户用电器具直接经过的设备，以与与这些设备电气连接的附属设备，称为一次设备。一次设备包括：发电机、电力变压器、断路器、隔离开关、电抗器、避雷器、高压熔断器、电流互感器、电压互感器、电力母线、高压输电线路、高压电容器、高压电动机等。由一次设备相互连接构成的电力电路，称为一次接线或主接线。1 、 基本概念电力系统 二次设备与二次接线：因为一次设备一般都是大容量、高电压的设备，为了实现运行维护人员对一次设备进行监控，就必须配置与一次设备保持电气隔离的小容量、低电压的相应设备，统称这些设备为二次设备。二次设备包括：控制和信号器具、继电保护与自动装置、电气测量表计、操作电源系统、控制电缆与熔断器、与电流互感器二次侧连接的设备、与电压互感器二次侧连接的设备等。由二次设备相互连接构成的电路，称为二次接线，又称为二次回路。2 、 基本原理电力系统 电力系统基本原理示意图3 、 发送电过程电力系统 发送电过程示意图4 、 输变电系统电力系统 从发电厂到电能用户的送电系统示意图5 、 电力应用电力系统 6 、 开关柜电力系统 开关柜是一种电设备，开关柜外线先进入柜主控开关，然后进入分控开关，各分路按其需要设置。开关柜的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以与各种保护装置等组成。 主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等...
