弱电系统设计说明

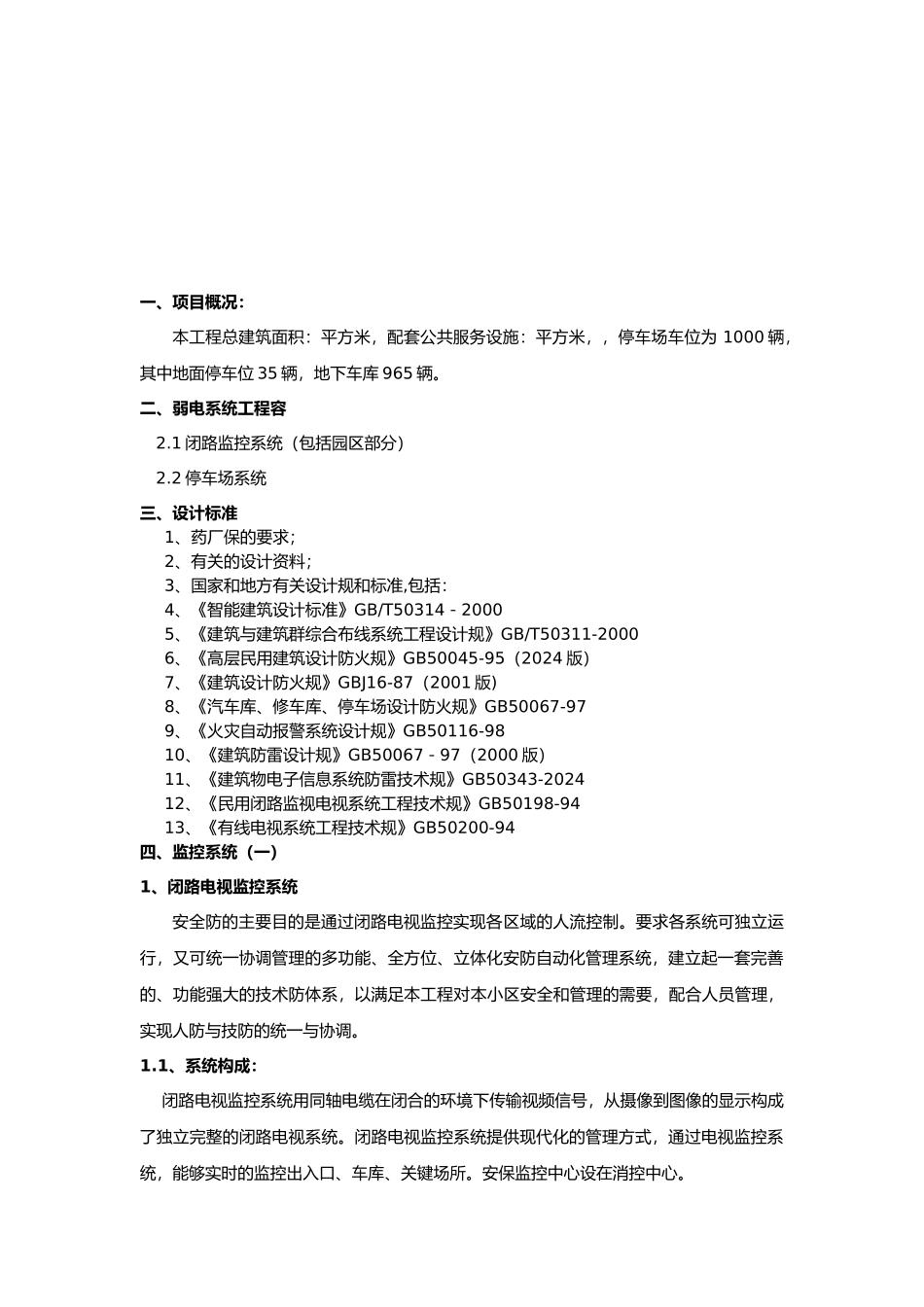

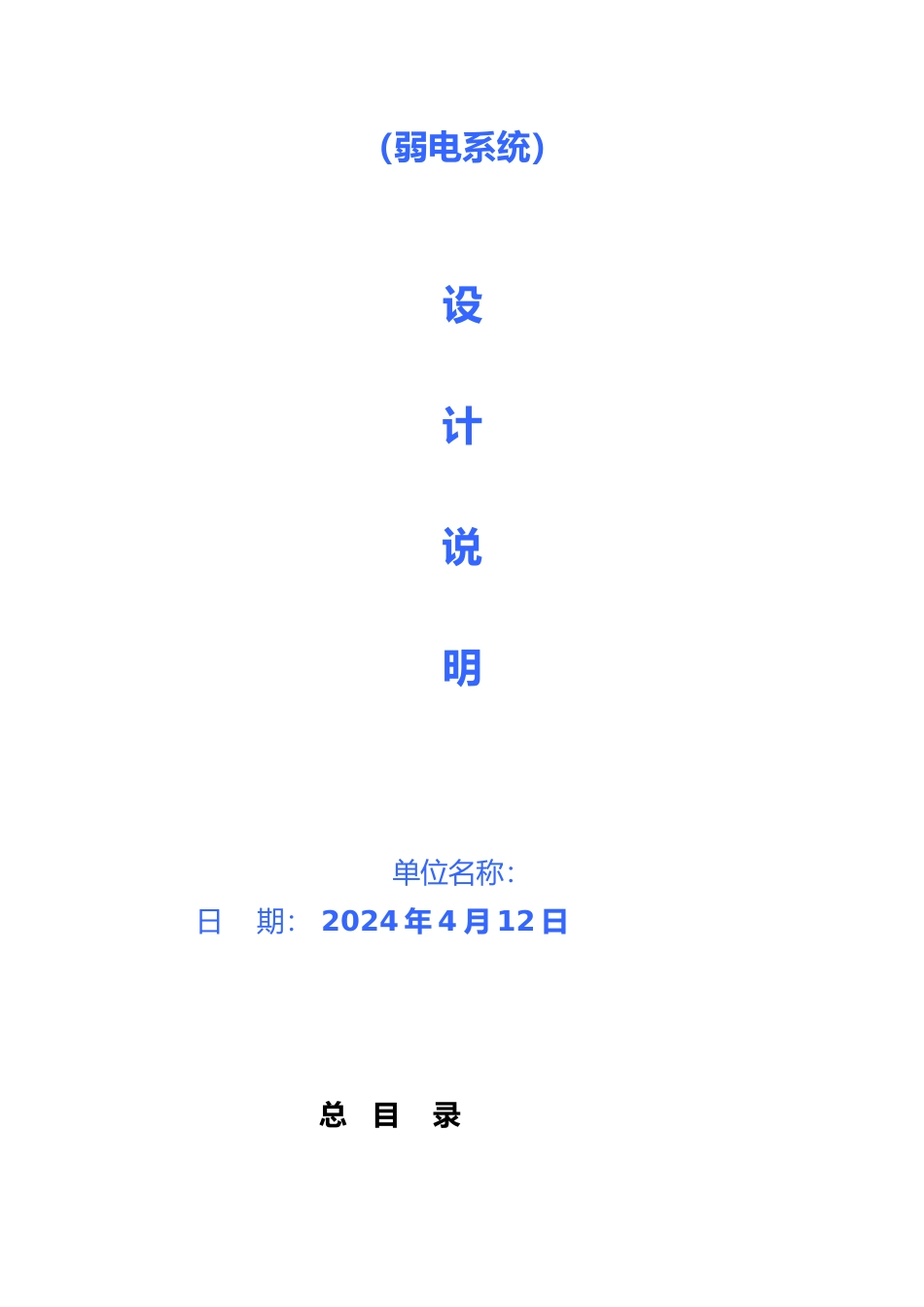

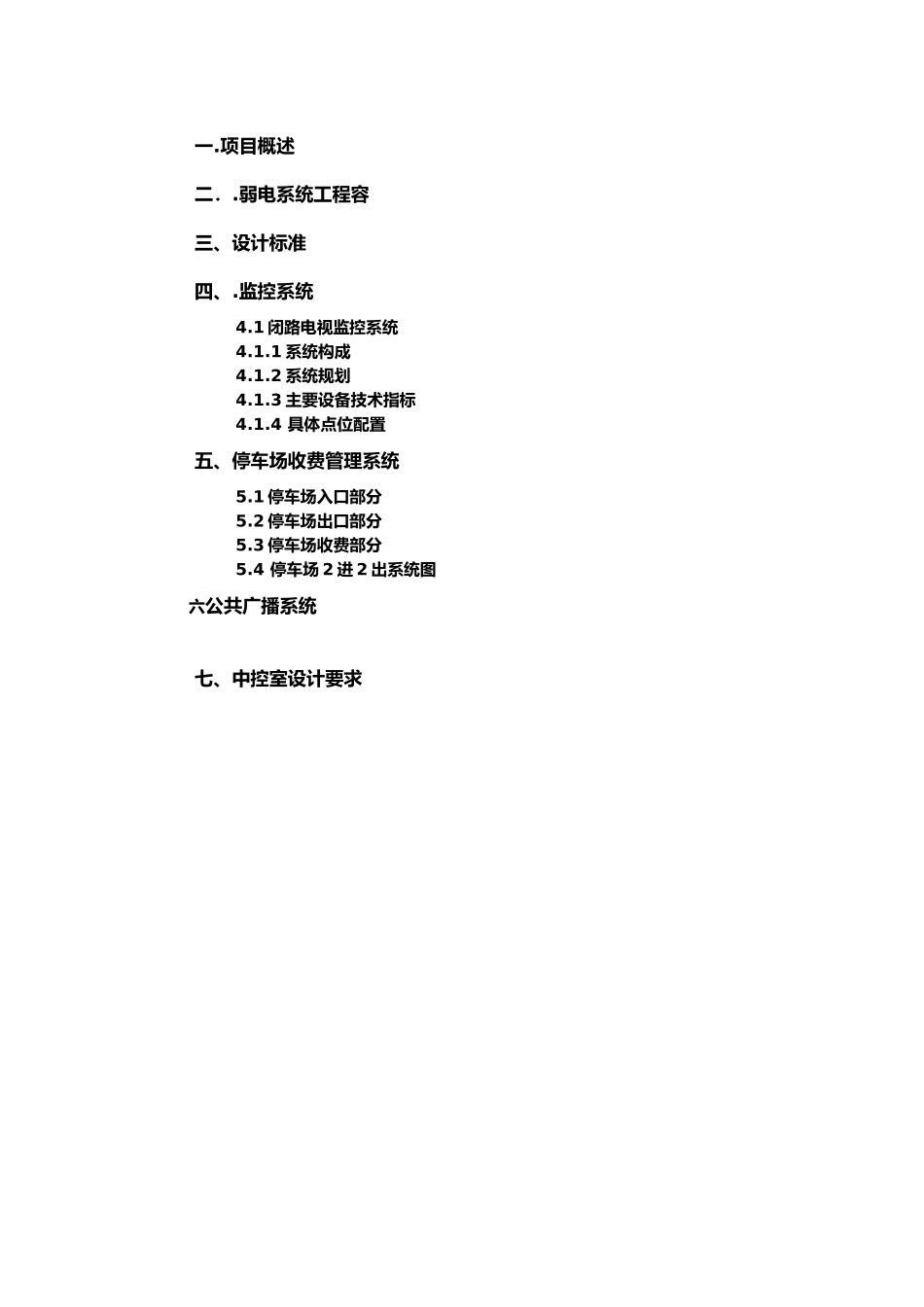

（弱电系统）设计说明单位名称：日 期： 2024 年 4 月 12 日总 目 录一.项目概述二．.弱电系统工程容三、设计标准四、.监控系统4.1 闭路电视监控系统4.1.1 系统构成4.1.2 系统规划4.1.3 主要设备技术指标4.1.4 具体点位配置五、停车场收费管理系统5.1 停车场入口部分5.2 停车场出口部分5.3 停车场收费部分5.4 停车场 2 进 2 出系统图六公共广播系统七、中控室设计要求一、项目概况：本工程总建筑面积：平方米，配套公共服务设施：平方米，，停车场车位为 1000 辆，其中地面停车位 35 辆，地下车库 965 辆。二、弱电系统工程容2.1 闭路监控系统（包括园区部分）2.2 停车场系统三、设计标准1、药厂保的要求；2、有关的设计资料；3、国家和地方有关设计规和标准,包括：4、《智能建筑设计标准》GB/T50314－20005、《建筑与建筑群综合布线系统工程设计规》GB/T50311-20006、《高层民用建筑设计防火规》GB50045-95（2024 版）7、《建筑设计防火规》GBJ16-87（2001 版)8、《汽车库、修车库、停车场设计防火规》GB50067-979、《火灾自动报警系统设计规》GB50116-9810、《建筑防雷设计规》GB50067－97（2000 版）11、《建筑物电子信息系统防雷技术规》GB50343-202412、《民用闭路监视电视系统工程技术规》GB50198-9413、《有线电视系统工程技术规》GB50200-94四、监控系统（一）1、闭路电视监控系统安全防的主要目的是通过闭路电视监控实现各区域的人流控制。要求各系统可独立运行，又可统一协调管理的多功能、全方位、立体化安防自动化管理系统，建立起一套完善的、功能强大的技术防体系，以满足本工程对本小区安全和管理的需要，配合人员管理，实现人防与技防的统一与协调。1.1、系统构成：闭路电视监控系统用同轴电缆在闭合的环境下传输视频信号，从摄像到图像的显示构成了独立完整的闭路电视系统。闭路电视监控系统提供现代化的管理方式，通过电视监控系统，能够实时的监控出入口、车库、关键场所。安保监控中心设在消控中心。A、系统配置原则（1）系统应运行可靠、技术先进、经济有用、便于扩展，努力降低造价和维护费用。（2）系统操作简便、人机界面好。（3）满足现场环境条件，有较强的抗干扰能力。B、系统组成要求（1）系统摄像机、控制装置和监视器等组成的电视监控系统、监视各个出入口、地下室、车库、道路与其它重要场所。（2）主控设备可对系统所有监察点进行实时动态监视、并能手动视频切换、自动顺序切换...
