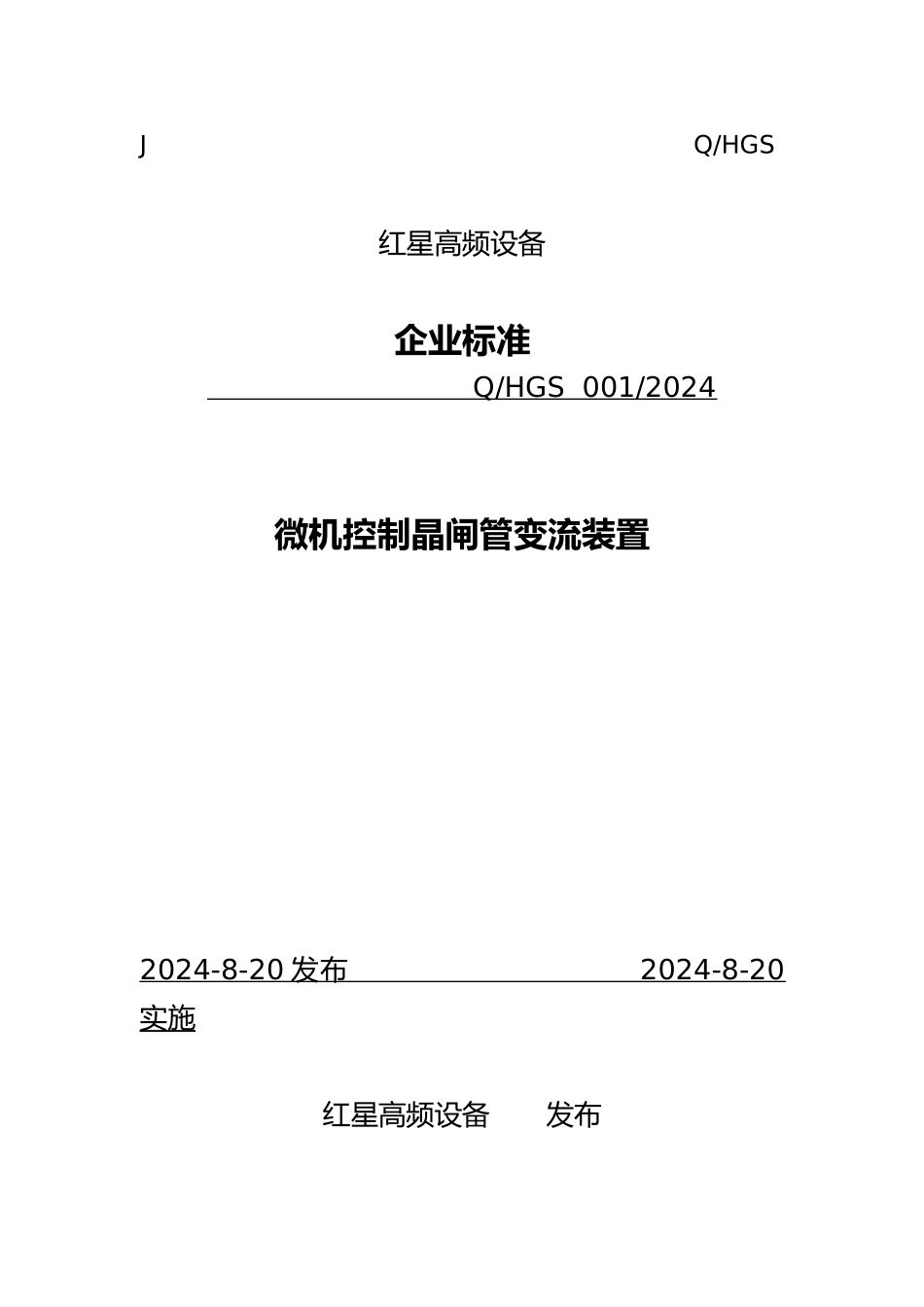

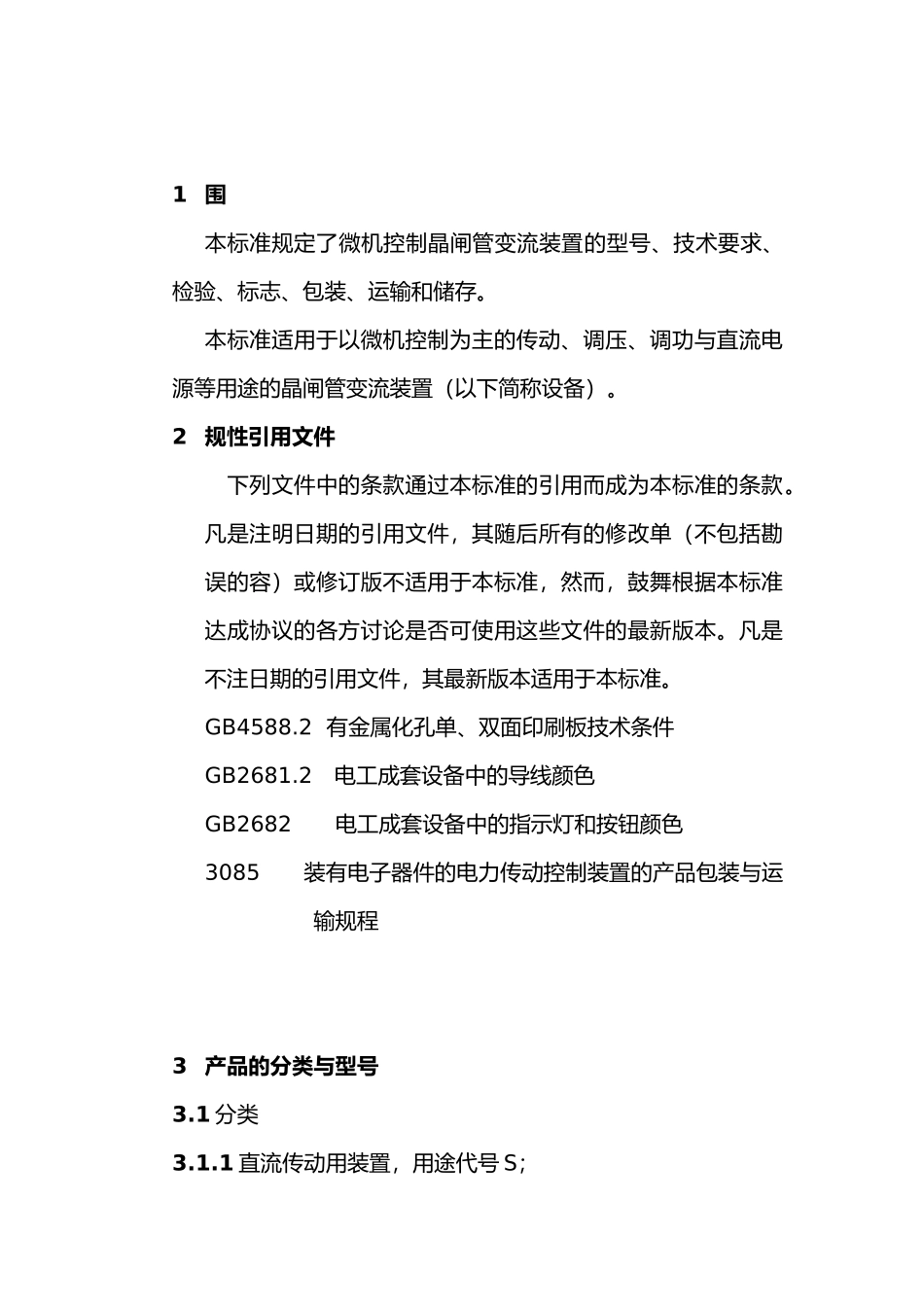

J Q/HGS 红星高频设备企业标准 Q/HGS 001/2024微机控制晶闸管变流装置2024-8-20 发布 2024-8-20 实施红星高频设备 发布红星高频设备企业标准微机控制晶闸管变流装置前言本标准起草单位：红星高频设备本标准主要起草人：高钧成本标准所代替标准的历次版本发布情况： Q/HGS 002-2000 Q/HGS 002-2024红星高频设备批准1围本标准规定了微机控制晶闸管变流装置的型号、技术要求、检验、标志、包装、运输和储存。本标准适用于以微机控制为主的传动、调压、调功与直流电源等用途的晶闸管变流装置（以下简称设备）。2规性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB4588.2 有金属化孔单、双面印刷板技术条件GB2681.2 电工成套设备中的导线颜色GB2682 电工成套设备中的指示灯和按钮颜色3085 装有电子器件的电力传动控制装置的产品包装与运输规程3产品的分类与型号 3.1 分类3.1.1 直流传动用装置，用途代号 S；3.1.2 调功器用装置，用途代号 T；3.1.3 调压电源用装置，用途代号 TY；3.1.4 直流电源用装置，用途代号 D；3.2型号3.2.1 微机控制晶闸管变流装置型号组成如表 1表 1顺序1234567容K晶闸管用途分类：S 直流传动T 调功器TY 调压电源D 直流电源冷却方式A 自然冷却F 强迫风冷S 水冷设计序号WJ微机控制（A）额定输出电流（V）额定输出电压对直流传动装置，额定输出电压分 230V、460V 两档； 额定输出电流分60A、100A、200A、500A、800A、1000A、1600A、2000A 八档。示例：KSF21－WJ－200/460表示：晶闸管直流传动，强迫风冷，微机控制设备，设计序号21，额定输出电流 200A，额定输出电压 460V。3.2.2 全数字晶闸管直流调速装置其型号组成如表 2 表 2顺序123容SDF全数字晶闸管直流调速额定输出电流（A）额定输出电压 440V对全数字晶闸管直流调速装置其额定输出电压为 440V；额定输出电流分70A、110A、150A、180A、270A、360A、450A、720A、八档。示例：SDF－270/440表示：全数字晶闸管直流调速装置，其额定输出电流为 270A，额定输出电压为 440V。4使用要求4.1正常使用要求4.1.1 场地设备安装在室通风良好的场地。4.1.2 温度与湿度设备周围环境温度最高不超过 ...
