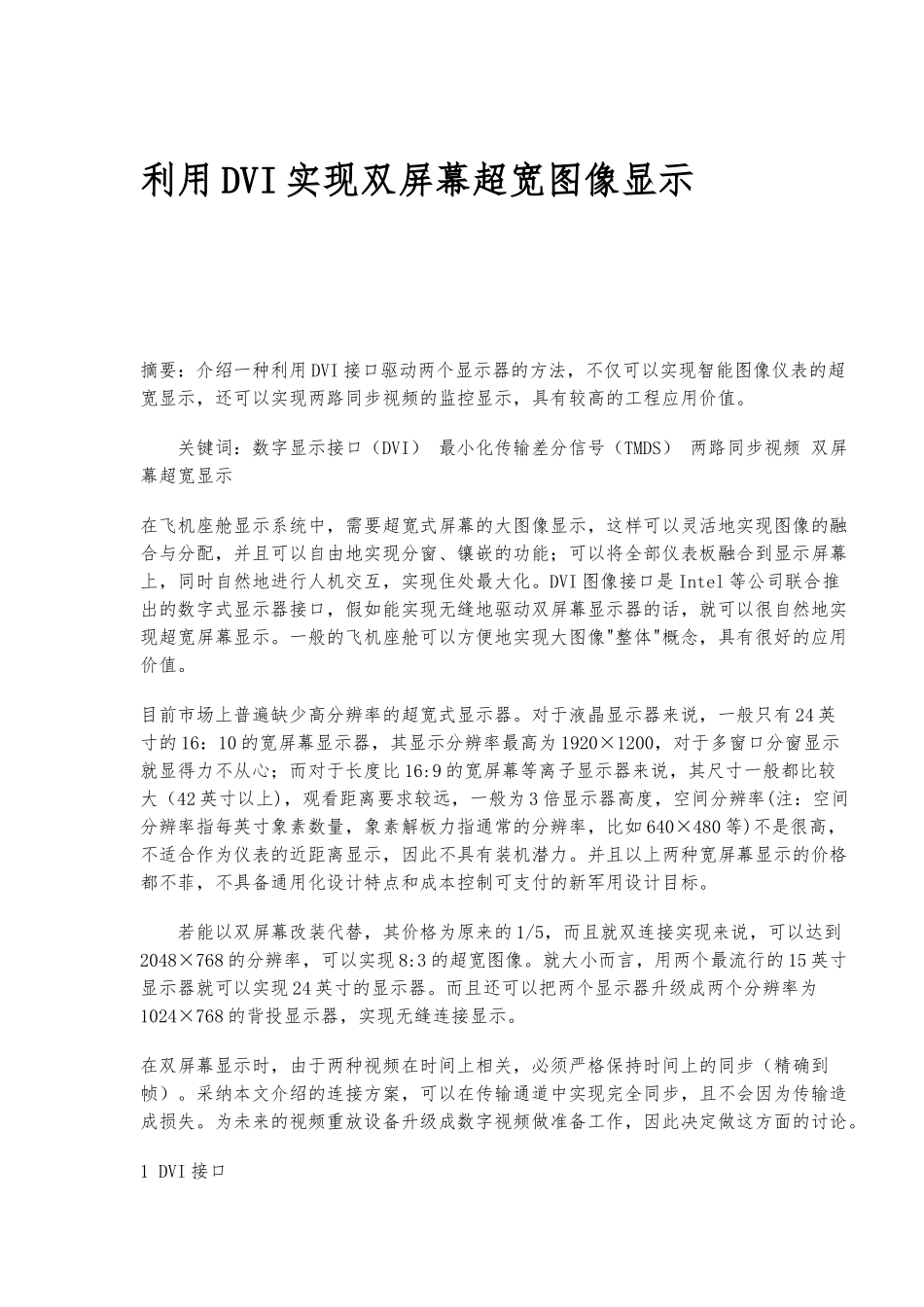

怎样利用DVI实现双屏幕超宽图像显示_第1页
1/6

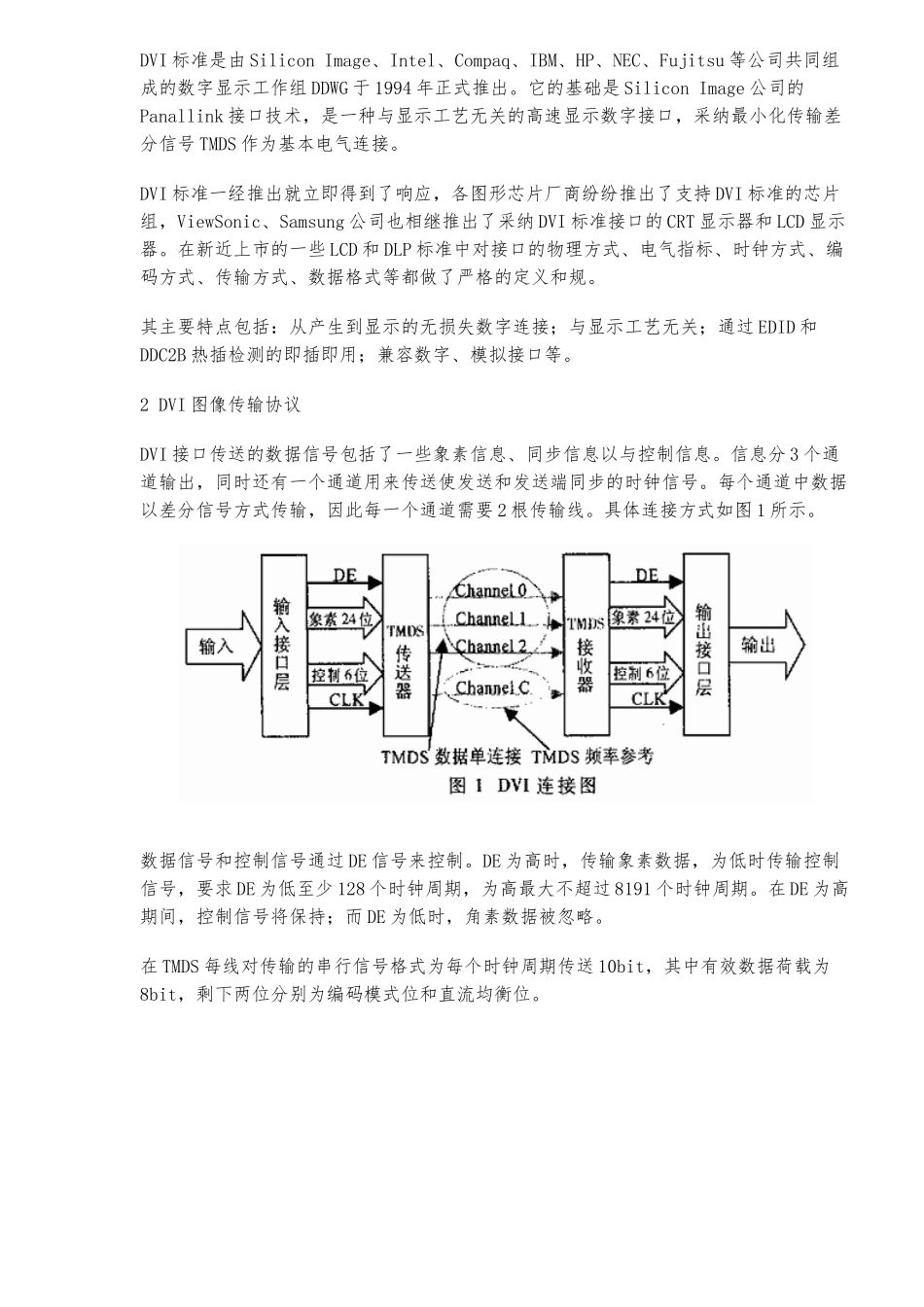

怎样利用DVI实现双屏幕超宽图像显示_第2页
2/6

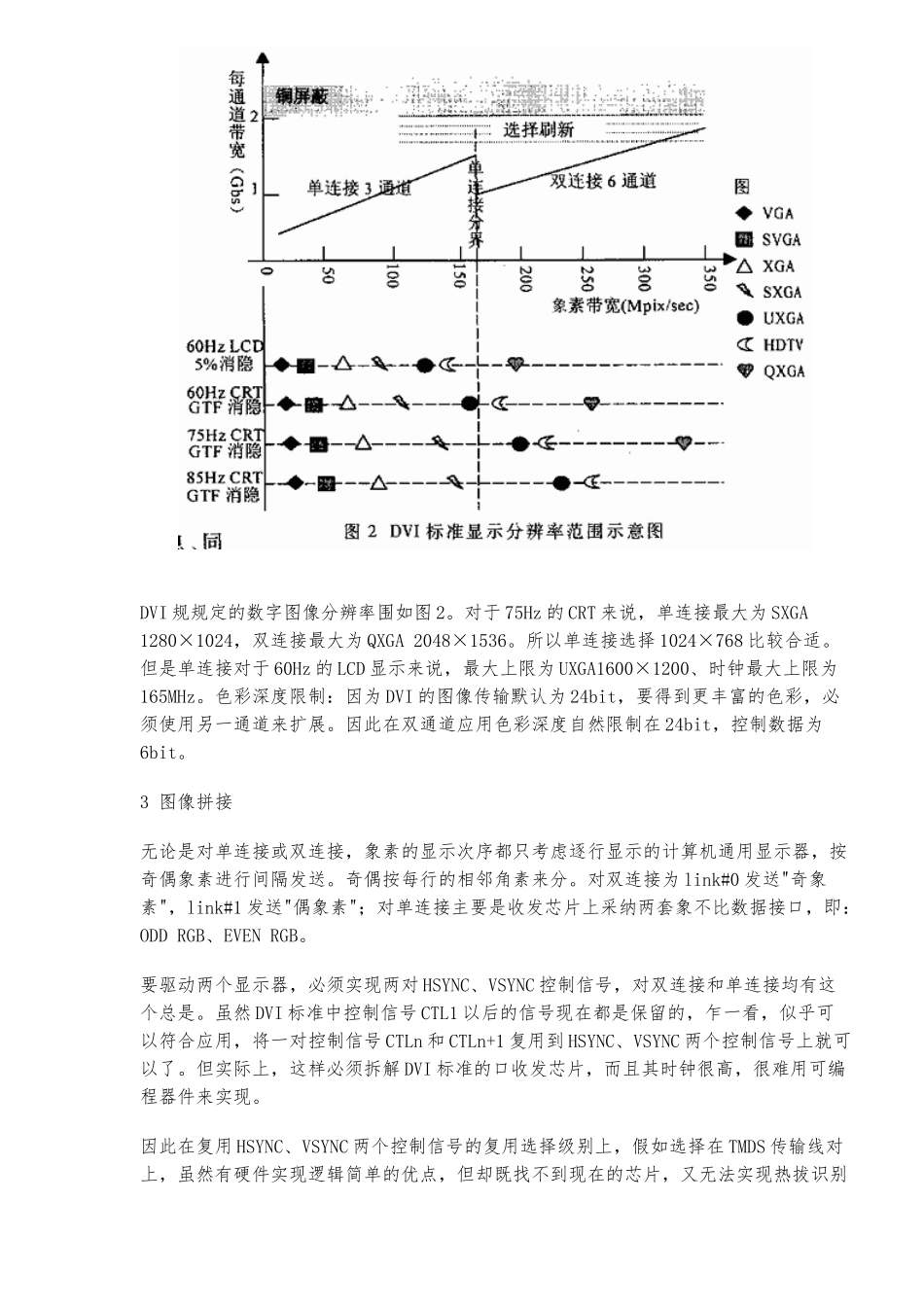

怎样利用DVI实现双屏幕超宽图像显示_第3页
3/6
利用 DVI 实现双屏幕超宽图像显示摘要:介绍一种利用 DVI 接口驱动两个显示器的方法,不仅可以实现智能图像仪表的超宽显示,还可以实现两路同步视频的监控显示,具有较高的工程应用价值。 关键词:数字显示接口(DVI) 最小化传输差分信号(TMDS) 两路同步视频 双屏幕超宽显示在飞机座舱显示系统中,需要超宽式屏幕的大图像显示,这样可以灵活地实现图像的融合与分配,并且可以自由地实现分窗、镶嵌的功能;可以将全部仪表板融合到显示屏幕上,同时自然地进行人机交互,实现住处最大化。DVI 图像接口是 Intel 等公司联合推出的数字式显示器接口,假如能实现无缝地驱动双屏幕显示器的话,就可以很自然地实现超宽屏幕显示。一般的飞机座舱可以方便地实现大图像"整体"概念,具有很好的应用价值。目前市场上普遍缺少高分辨率的超宽式显示器。对于液晶显示器来说,一般只有 24 英寸的 16:10 的宽屏幕显示器,其显示分辨率最高为 1920×1200,对于多窗口分窗显示就显得力不从心;而对于长度比 16:9 的宽屏幕等离子显示器来说,其尺寸一般都比较大(42 英寸以上),观看距离要求较远,一般为 3 倍显示器高度,空间分辨率(注:空间分辨率指每英寸象素数量,象素解板力指通常的分辨率,比如 640×480 等)不是很高,不适合作为仪表的近距离显示,因此不具有装机潜力。并且以上两种宽屏幕显示的价格都不菲,不具备通用化设计特点和成本控制可支付的新军用设计目标。 若能以双屏幕改装代替,其价格为原来的 1/5,而且就双连接实现来说,可以达到2048×768 的分辨率,可以实现 8:3 的超宽图像。就大小而言,用两个最流行的 15 英寸显示器就可以实现 24 英寸的显示器。而且还可以把两个显示器升级成两个分辨率为1024×768 的背投显示器,实现无缝连接显示。在双屏幕显示时,由于两种视频在时间上相关,必须严格保持时间上的同步(精确到帧)。采纳本文介绍的连接方案,可以在传输通道中实现完全同步,且不会因为传输造成损失。为未来的视频重放设备升级成数字视频做准备工作,因此决定做这方面的讨论。1 DVI 接口DVI 标准是由 Silicon Image、Intel、Compaq、IBM、HP、NEC、Fujitsu 等公司共同组成的数字显示工作组 DDWG 于 1994 年正式推出。它的基础是 Silicon Image 公司的Panallink 接口技术,是一种与显示工艺无关的高速显示数字接口,采纳最小化传输差分信号 TMDS 作为基本电气连接。DVI 标准一经推出...
