悬臂桥梁现浇施工工艺探讨

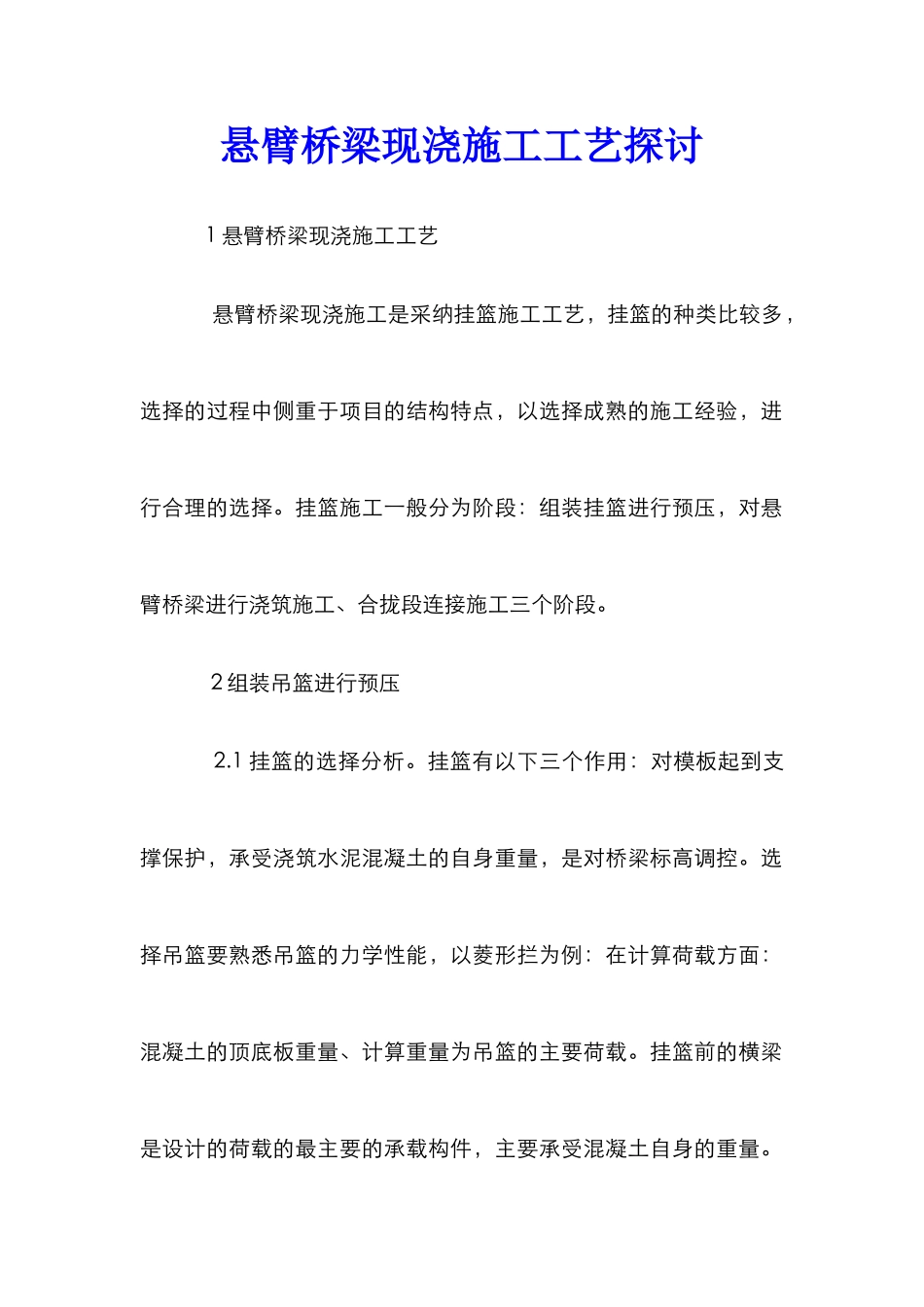

悬臂桥梁现浇施工工艺探讨_第1页
1/10

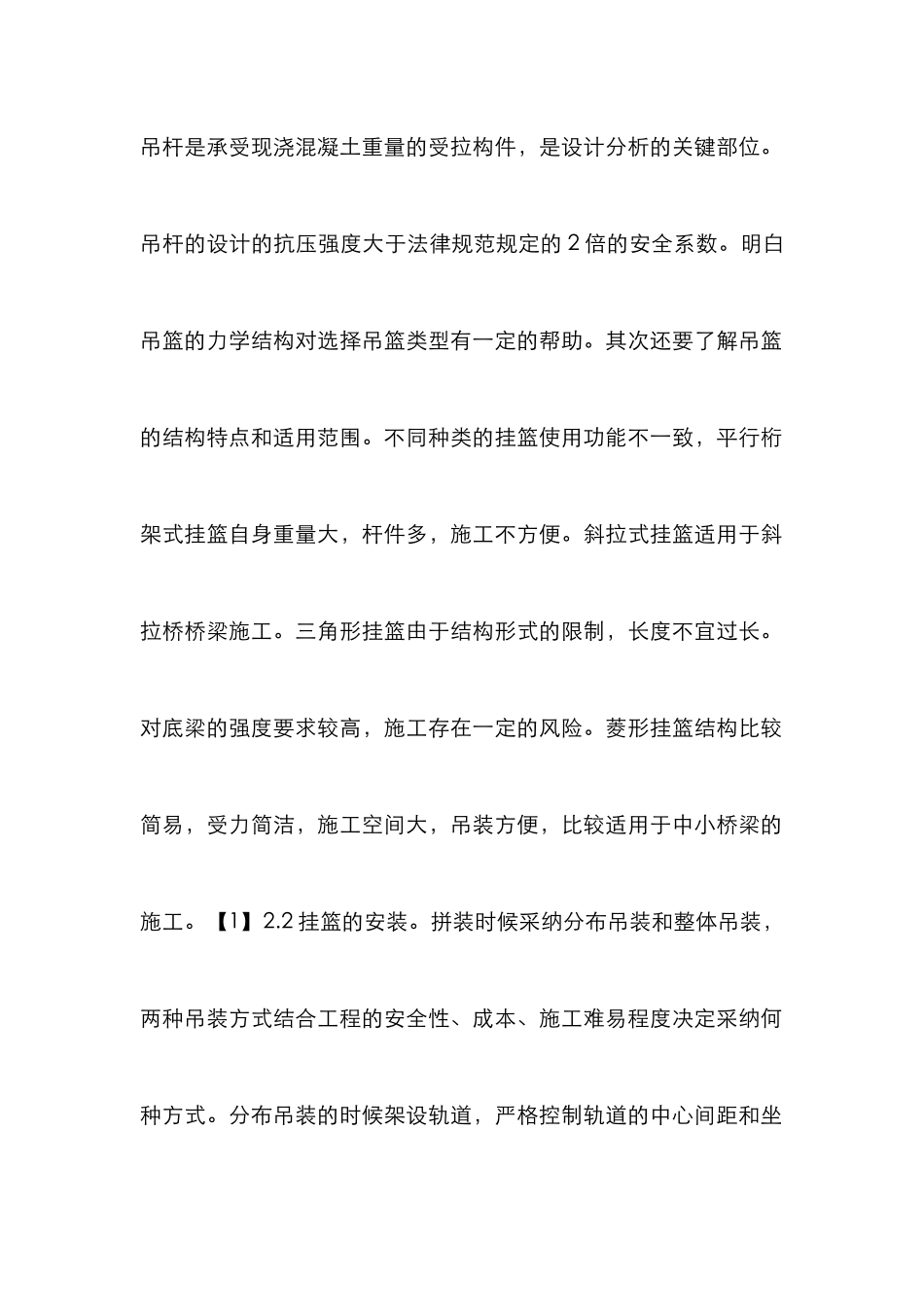

悬臂桥梁现浇施工工艺探讨_第2页
2/10
悬臂桥梁现浇施工工艺探讨_第3页
3/10
悬臂桥梁现浇施工工艺探讨 1 悬臂桥梁现浇施工工艺 悬臂桥梁现浇施工是采纳挂篮施工工艺,挂篮的种类比较多,选择的过程中侧重于项目的结构特点,以选择成熟的施工经验,进行合理的选择。挂篮施工一般分为阶段:组装挂篮进行预压,对悬臂桥梁进行浇筑施工、合拢段连接施工三个阶段。 2 组装吊篮进行预压 2.1 挂篮的选择分析。挂篮有以下三个作用:对模板起到支撑保护,承受浇筑水泥混凝土的自身重量,是对桥梁标高调控。选择吊篮要熟悉吊篮的力学性能,以菱形拦为例:在计算荷载方面:混凝土的顶底板重量、计算重量为吊篮的主要荷载。挂篮前的横梁是设计的荷载的最主要的承载构件,主要承受混凝土自身的重量。吊杆是承受现浇混凝土重量的受拉构件,是设计分析的关键部位。吊杆的设计的抗压强度大于法律规范规定的 2 倍的安全系数。明白吊篮的力学结构对选择吊篮类型有一定的帮助。其次还要了解吊篮的结构特点和适用范围。不同种类的挂篮使用功能不一致,平行桁架式挂篮自身重量大,杆件多,施工不方便。斜拉式挂篮适用于斜拉桥桥梁施工。三角形挂篮由于结构形式的限制,长度不宜过长。对底梁的强度要求较高,施工存在一定的风险。菱形挂篮结构比较简易,受力简洁,施工空间大,吊装方便,比较适用于中小桥梁的施工。【1】2.2 挂篮的安装。拼装时候采纳分布吊装和整体吊装,两种吊装方式结合工程的安全性、成本、施工难易程度决定采纳何种方式。分布吊装的时候架设轨道,严格控制轨道的中心间距和坐标。保证轨道的水平标高,做到安装准确,安装数据偏差宜统一偏大或者偏小,不宜高低起伏,为施工打好基础。安装主桁架,调整横向间距,加固横向连接,根据要求进行组装。组装后检查杆件的编号、检查紧固配件。对横梁、吊杆进行重复性检查,确保安装的牢固性。底栏的安装在地面上安装焊接好底栏,用吊车提升底栏,达到预定的位置以后,安装好吊杆等配件铺设模板,调整好标杆。然后再安装外侧和内侧模板以及其它配件的安装。最后安装操作平台的框架和栏杆,钢格板,以及侧面的部件,形成一个平台。最后进行操作平台的标高和轴线的调整,达到预期的目的。2.3 吊篮的预压静载。它是保证吊篮施工的安全性和施工可操作性的关键,提供保证桥梁线型调整的重要环节。一般是实行沙袋预压分级加载的方式进行。根据法律规范要求的步骤进行加载试验,猎取静载试验的变形数据。吊篮预压的过程中,注意观测各个变形点的数据,以最大变形不超过 20mm 为原...
