悬臂浇筑连续梁施工工艺标准

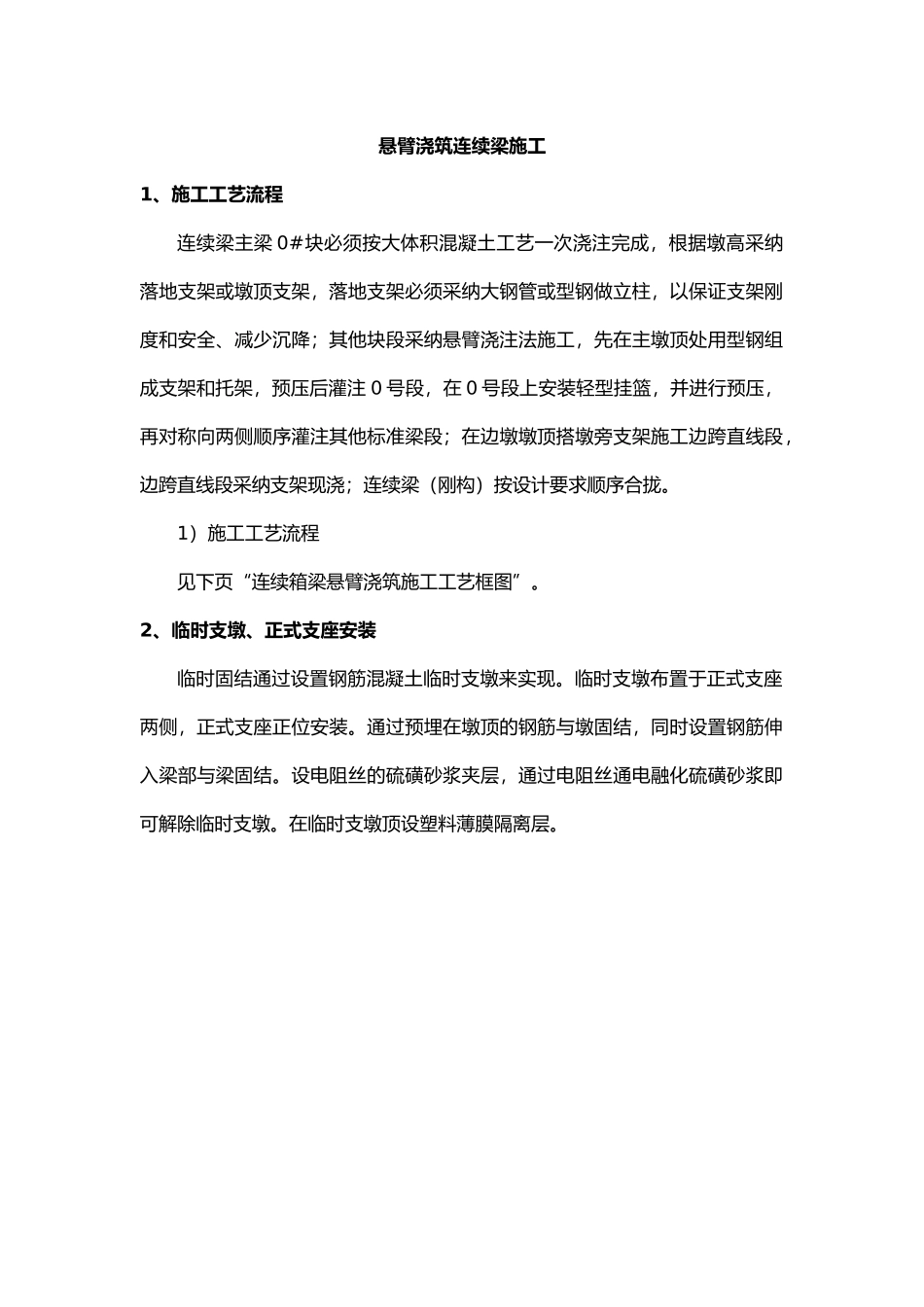

悬臂浇筑连续梁施工工艺标准_第1页
1/24
悬臂浇筑连续梁施工工艺标准_第2页
2/24
悬臂浇筑连续梁施工工艺标准_第3页
3/24
悬臂浇筑连续梁施工1、施工工艺流程连续梁主梁 0#块必须按大体积混凝土工艺一次浇注完成,根据墩高采纳落地支架或墩顶支架,落地支架必须采纳大钢管或型钢做立柱,以保证支架刚度和安全、减少沉降;其他块段采纳悬臂浇注法施工,先在主墩顶处用型钢组成支架和托架,预压后灌注 0 号段,在 0 号段上安装轻型挂篮,并进行预压,再对称向两侧顺序灌注其他标准梁段;在边墩墩顶搭墩旁支架施工边跨直线段,边跨直线段采纳支架现浇;连续梁(刚构)按设计要求顺序合拢。1)施工工艺流程见下页“连续箱梁悬臂浇筑施工工艺框图”。2、临时支墩、正式支座安装临时固结通过设置钢筋混凝土临时支墩来实现。临时支墩布置于正式支座两侧,正式支座正位安装。通过预埋在墩顶的钢筋与墩固结,同时设置钢筋伸入梁部与梁固结。设电阻丝的硫磺砂浆夹层,通过电阻丝通电融化硫磺砂浆即可解除临时支墩。在临时支墩顶设塑料薄膜隔离层。3、墩顶现浇段(0#段)施工墩顶现浇段(0#段)在采纳满堂支架法施工。0#段混凝土一次浇筑成型。1) 工艺流程施工工艺流程见下页图。2)支架搭设支架采纳满堂支架,间距可按 1.2m×1.2m 布置,同时与箱梁支撑连接以保证稳定性。钢筋、模板加工、各种材料准备支架搭设底模安装、预压、调整钢筋绑扎、内外模安装预应力管道安设、加固拆除临时支座解除两边临时支座固结两悬臂端箱梁临时约束锁定、灌注砼、张拉、压浆安装中跨合拢吊架与底模、中跨合拢段安装钢筋、立侧模和端模桥面系施工支架、模板拆除、墩梁固结锁定边跨搭设与预压循环施工全部悬灌梁段、拆除挂篮挂篮静载试验两悬臂端箱梁安装合拢吊架与底模,边跨合拢段安装钢筋、立侧模模和端模支架搭设、预压与调整安装永久支座,浇注临时支座边跨现浇段施工临时约束锁定、灌注砼、张拉、压浆挂篮拼装墩顶现浇段(0#段)施工连续箱梁悬臂施工工艺框图3)支架预压为验证结构的安全性能与消除非弹性变形,连续梁 0#段需在其施工前进行预压。根据分布理论计算的变形值设置反拱度,并调整好模板,布好测点,做好测量工作。预压材料采纳混凝土块,预制块尺寸为 1.0m×1.0m×1.0m,预压材料的重量要与梁体施工时的纵横向荷载分布情况基本一致。预压完成后,编制预压结果报告,并根据测量结果,对支架反拱度设置进行修正。预 压 荷 载 按 结 构 等 效 荷 载 考 虑 。 预 压 分 级 加 载 方 式 为 :0→50%→80%→100% , 卸 载 时 仍 采 纳 分 级...
