惠普刀片服务器硬件安装配置手册范本

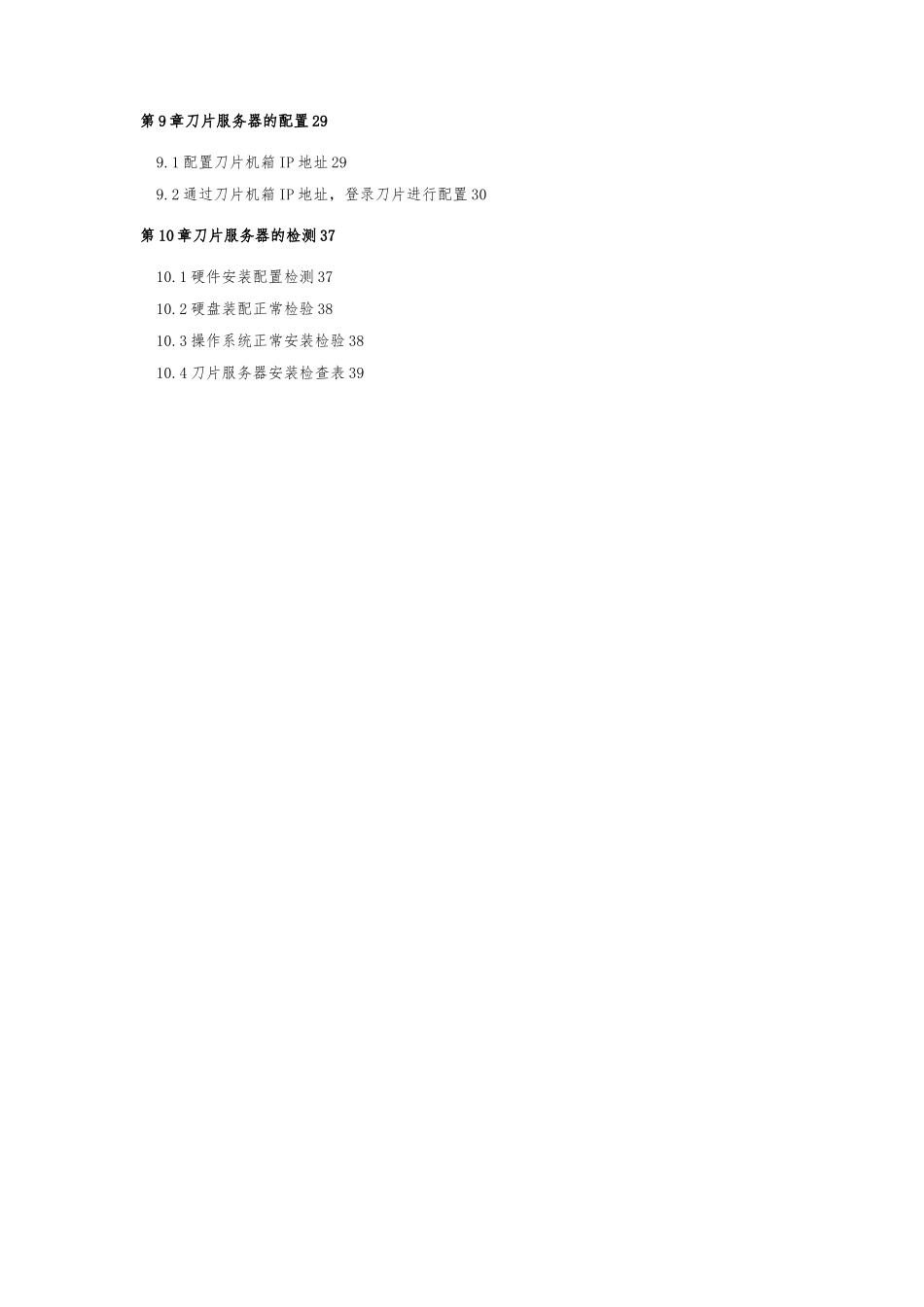

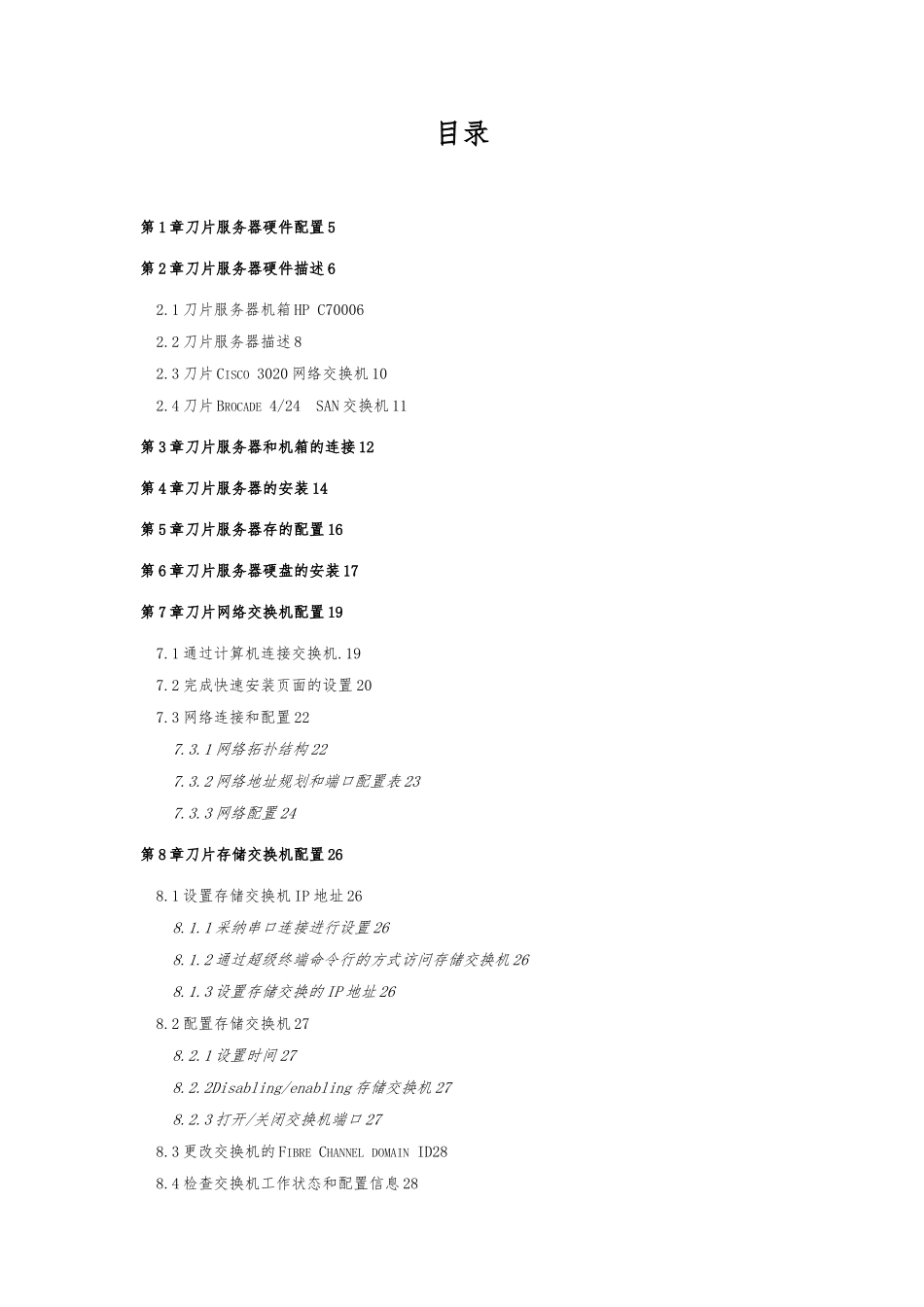

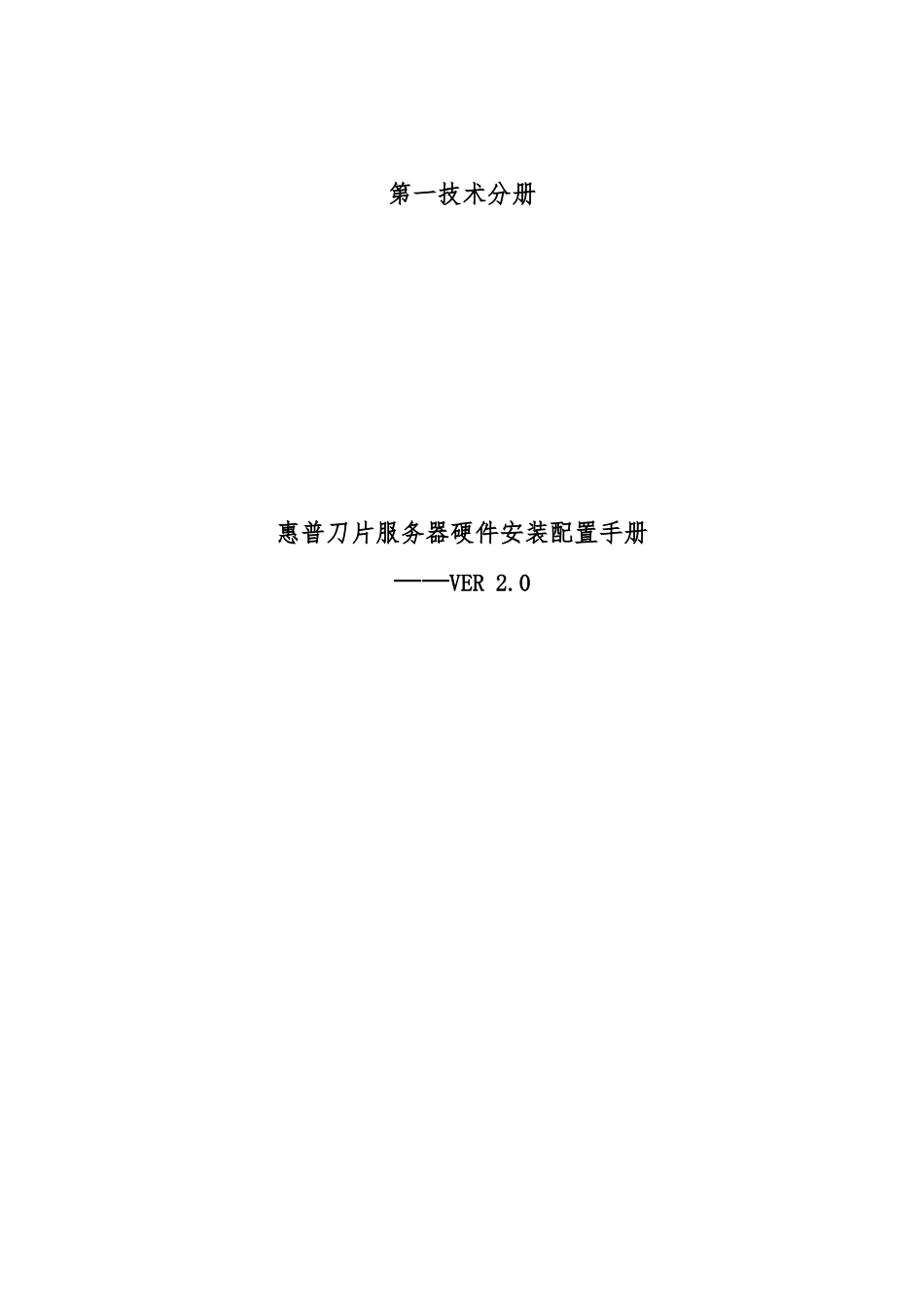

第一技术分册惠普刀片服务器硬件安装配置手册——VER 2.0目录第 1 章刀片服务器硬件配置 5第 2 章刀片服务器硬件描述 62.1 刀片服务器机箱 HP C700062.2 刀片服务器描述 82.3 刀片 CISCO 3020 网络交换机 102.4 刀片 BROCADE 4/24 SAN 交换机 11第 3 章刀片服务器和机箱的连接 12第 4 章刀片服务器的安装 14第 5 章刀片服务器存的配置 16第 6 章刀片服务器硬盘的安装 17第 7 章刀片网络交换机配置 197.1 通过计算机连接交换机.197.2 完成快速安装页面的设置 207.3 网络连接和配置 227.3.1 网络拓扑结构 227.3.2 网络地址规划和端口配置表 237.3.3 网络配置 24第 8 章刀片存储交换机配置 268.1 设置存储交换机 IP 地址 268.1.1 采纳串口连接进行设置 268.1.2 通过超级终端命令行的方式访问存储交换机 268.1.3 设置存储交换的 IP 地址 268.2 配置存储交换机 278.2.1 设置时间 278.2.2Disabling/enabling 存储交换机 278.2.3 打开/关闭交换机端口 278.3 更改交换机的 FIBRE CHANNEL DOMAIN ID288.4 检查交换机工作状态和配置信息 28第 9 章刀片服务器的配置 299.1 配置刀片机箱 IP 地址 299.2 通过刀片机箱 IP 地址，登录刀片进行配置 30第 10 章刀片服务器的检测 3710.1 硬件安装配置检测 3710.2 硬盘装配正常检验 3810.3 操作系统正常安装检验 3810.4 刀片服务器安装检查表 39第1章 刀片服务器硬件配置项目设备描述数量备注刀片机箱HP C7000 机箱：10U 机架式1服务器插槽BL460c 服务器插槽16风扇热插拔冗余风扇8最多支持 10 个电源热插拔冗余电源4最多支持 6 个I/O 插槽交换模块插槽（SAN/LAN）8管理模块HP OnboardAdministrator（HP OA ）1可选配冗余液晶面板提供机箱前面 LCD 液晶指示控制面板1机箱交换机HP C7000 机箱置交换机2置在 C7000 机箱中2置在 C7000 机箱中刀片服务器HP BL460c16处理器Intel Xeon 5130 2.0GHz-4MB L22存条ECC 全缓冲 DDR2 667MHz 1GB 单条存4RAID 卡HP SmartArray E200 （ 64MB 缓存 ）1硬盘146G 2.5’ SAS 热插拔硬盘2最大支持 2 个集成网卡NC373i 10/100/1000M 网卡（主板集成）2FC-HBA4Gb Qlogic FC-HBA 卡（双口）1管理控制HP iLO 远程控制管理卡1提供 100M 网络端口第2章 刀片服务器硬件描述2.1刀片服务器机箱 HP C7000HP BladeSystem C 系列刀...
