成品仓库钢筋结构工程施工设计方案

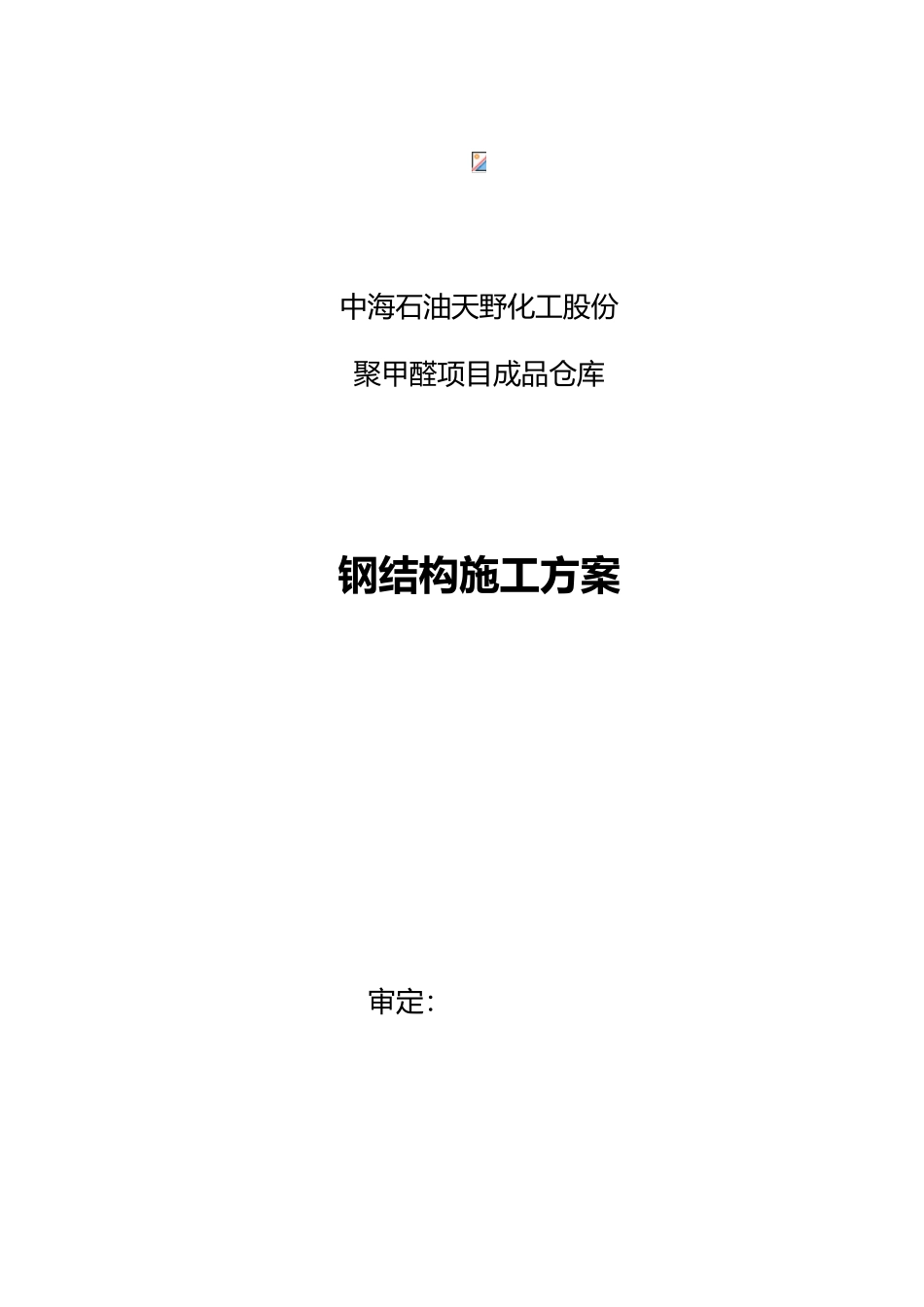

成品仓库钢筋结构工程施工设计方案_第1页
1/22

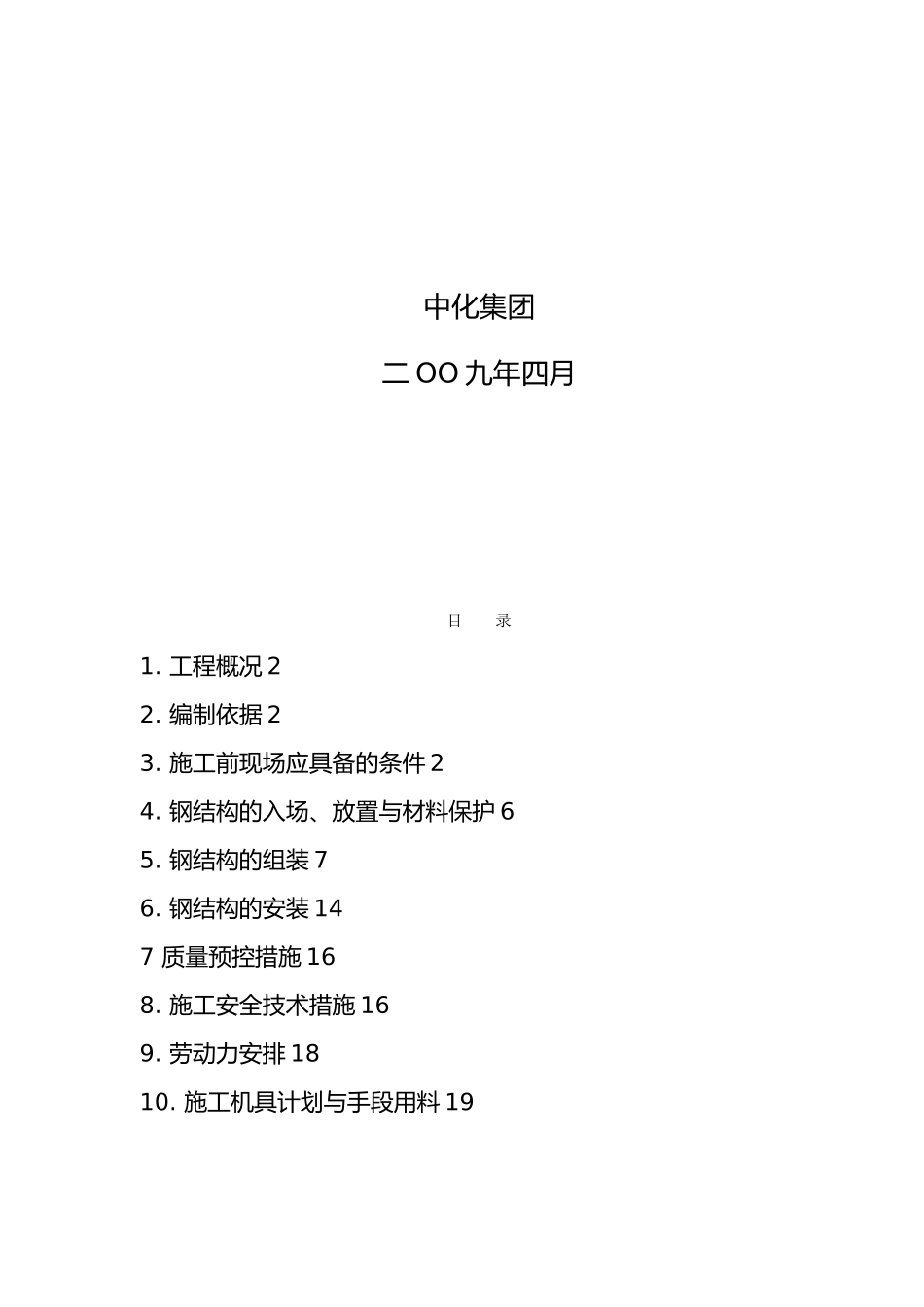

成品仓库钢筋结构工程施工设计方案_第2页
2/22

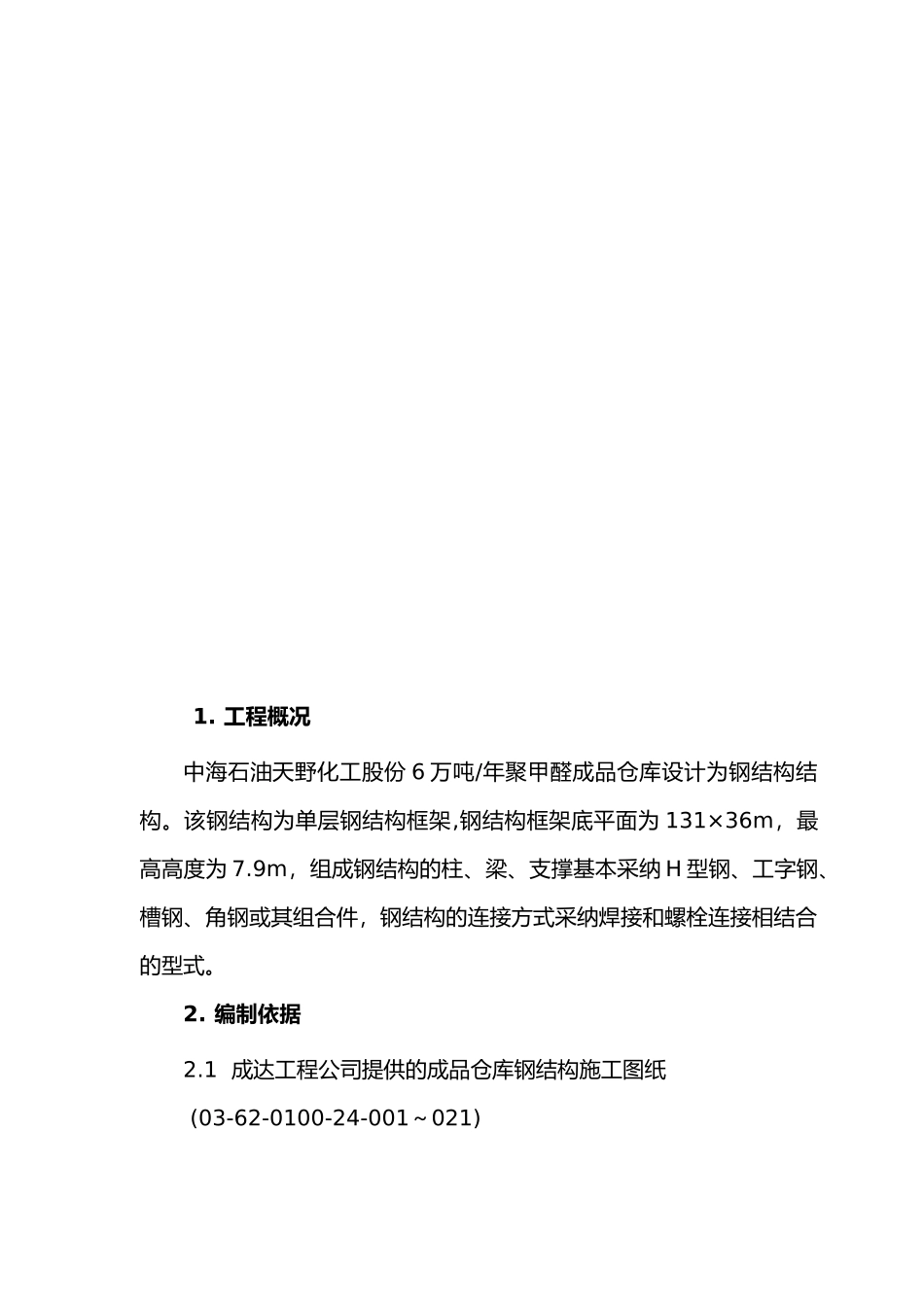

成品仓库钢筋结构工程施工设计方案_第3页
3/22
中海石油天野化工股份聚甲醛项目成品仓库钢结构施工方案审定:中化集团二 OO 九年四月目 录1. 工程概况 22. 编制依据 23. 施工前现场应具备的条件 24. 钢结构的入场、放置与材料保护 65. 钢结构的组装 76. 钢结构的安装 147 质量预控措施 168. 施工安全技术措施 169. 劳动力安排 1810. 施工机具计划与手段用料 191. 工程概况中海石油天野化工股份 6 万吨/年聚甲醛成品仓库设计为钢结构结构。该钢结构为单层钢结构框架,钢结构框架底平面为 131×36m,最高高度为 7.9m,组成钢结构的柱、梁、支撑基本采纳 H 型钢、工字钢、槽钢、角钢或其组合件,钢结构的连接方式采纳焊接和螺栓连接相结合的型式。2. 编制依据2.1 成达工程公司提供的成品仓库钢结构施工图纸 (03-62-0100-24-001~021)2.2 《钢结构工程施工与验收规》——GB50205-20012.3 《钢结构工程质量检验评定标准》——GB50221-20242.4 《焊接 H 型钢标准节点通用图》——HG21541-922.5 《建筑钢结构焊接技术规程》——JGJ81-20242.6 《钢结构用大六角头高强度螺栓,大六角螺母垫圈型式,尺寸与技术条件》——GB/T1228-1231-912.7 《钢结构高强度螺栓连接的设计,施工与验收规程》——JGJ82-913. 施工前现场应具备的条件3.1 施工前现场已具备三通一平,即路通、水通、电通。操作地平面平整压实,排水畅通,材料堆放与预制构件应有较大施工现场。3.2 基础验收3.2.1 基础施工完毕,按图纸与规要求进行检查。3.2.2 基础的外观不得有裂缝、蜂窝、空洞与露筋等缺陷,基础周围土方应回填、夯实、整平。3.2.3 钢结构安装前应对建筑物的定位轴线,基础轴线和标高,地脚螺栓位置等进行检查,并应进行基础检测和办理中间交接验收。3.2.4 基础表面要平整,中心线、标高要标识清楚,同一基础标高线不得少于两处。3.2.5 基础顶面作为支撑面和基础顶面预埋钢板时,其支撑面地脚螺栓的偏差(mm)应符合下列规定:项 目允 许 偏 差支撑面标高±3.0水平度±4.5地脚螺栓螺栓中心偏移5.0螺栓露出长度+30.0, 0螺纹长度+20.0, 03.3 电焊机房、焊条库、铆工工具房等按施工平面已布置妥当,构预制件用工卡具已准备齐全,并在校验期,各种机械运转正常。3.4 施工方案已经审批,并向全体施工人员进行技术交底。3.5 特别工种要持证上岗,无证的不准上岗操作。3.6 到场构件(材料)检验:3.6.1 预制进场的钢结构构件(材料)必须有原材料的质量证明书,要求原...
