手柄注塑模课程设计报告书

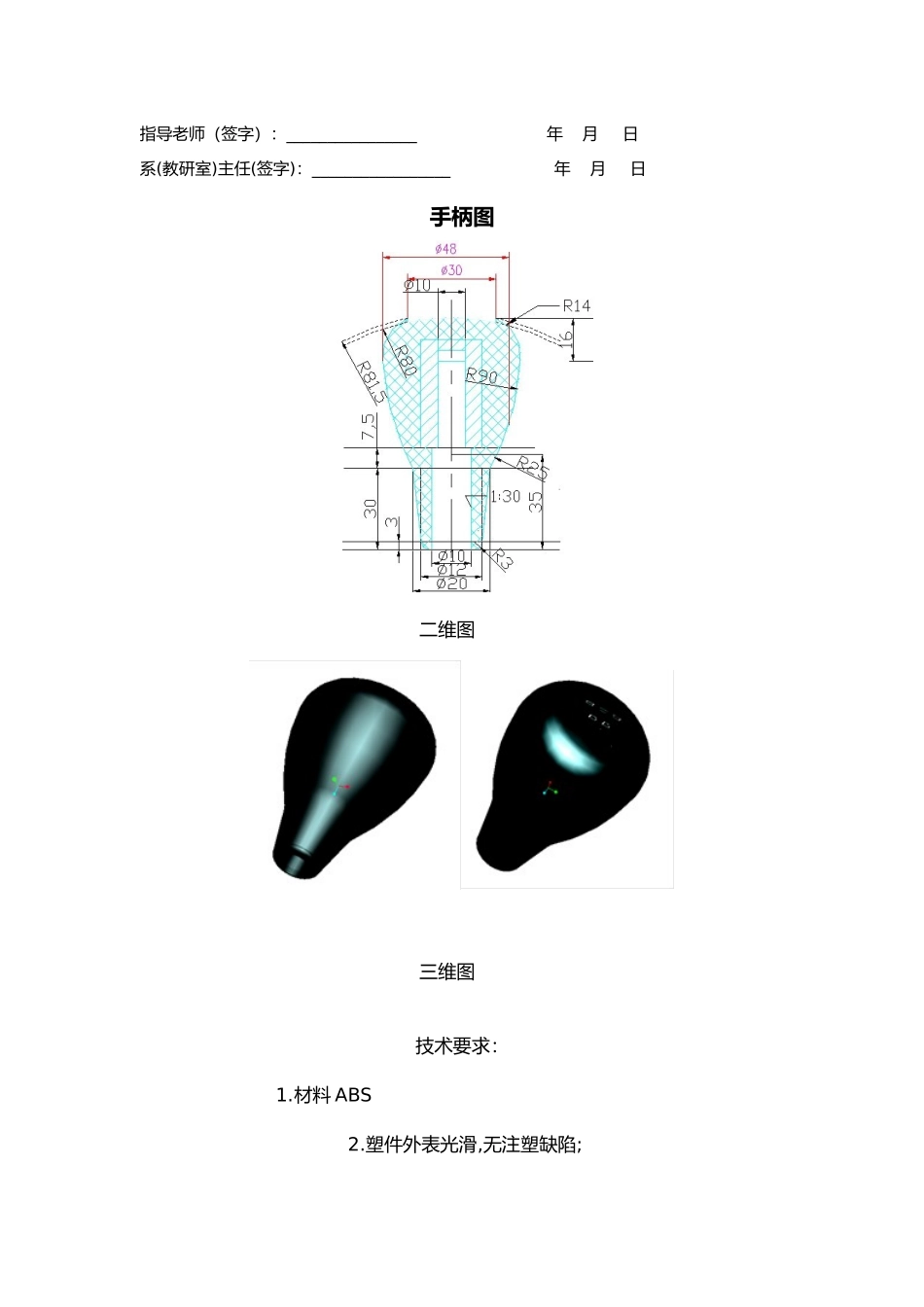

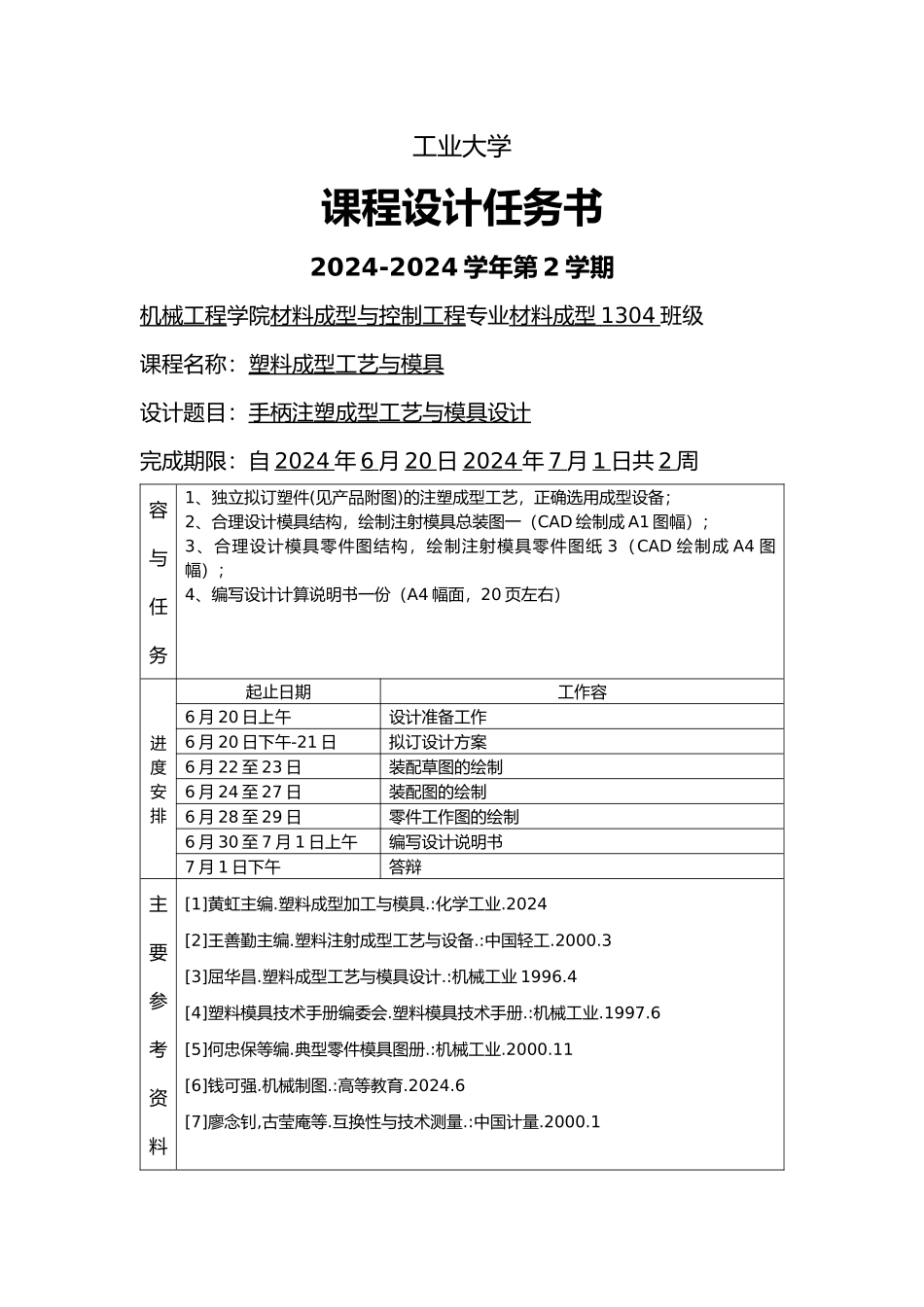

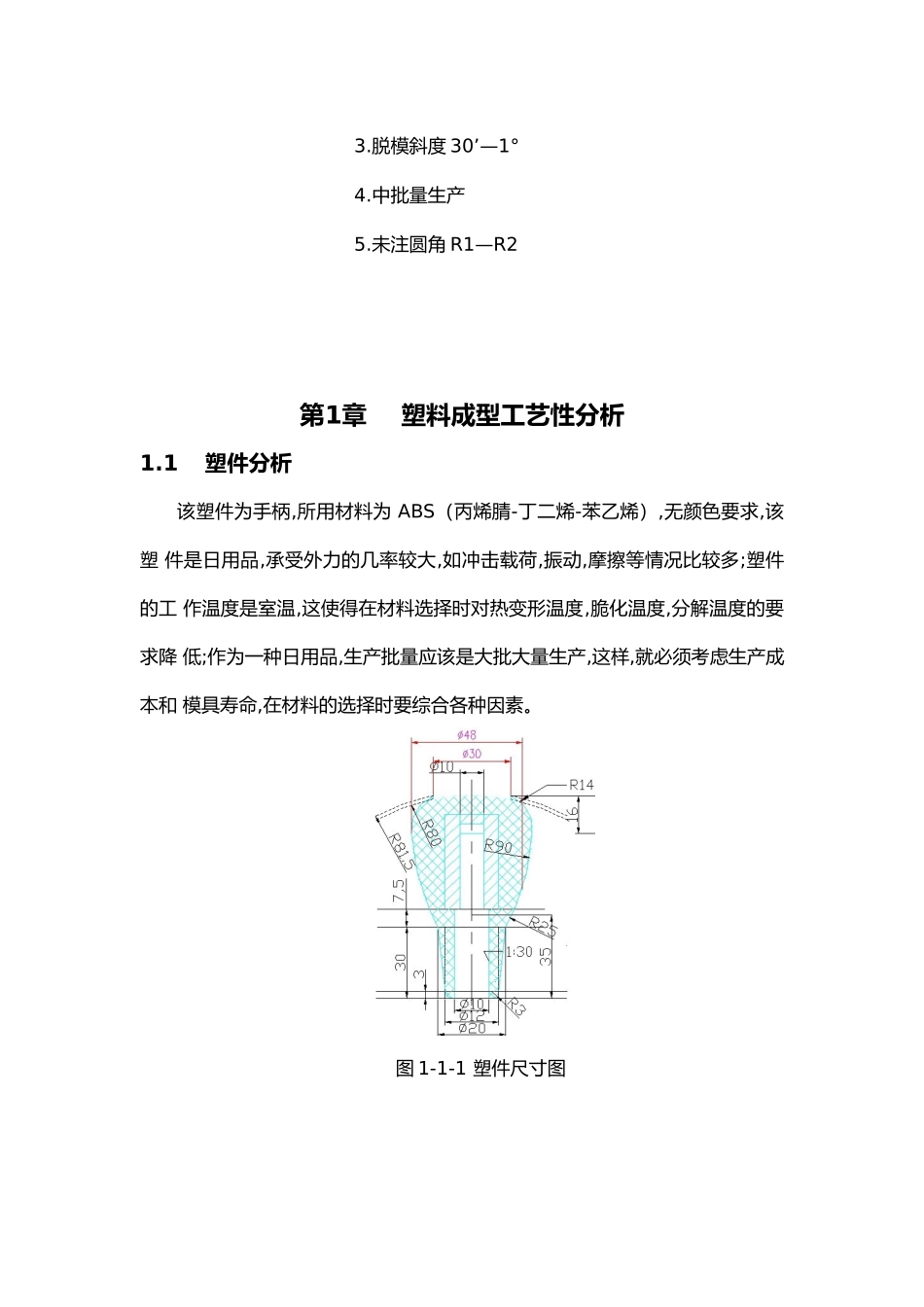

工业大学课程设计任务书2024-2024 学年第 2 学期机械工程学院材料成型与控制工程专业材料成型 1304 班级课程名称：塑料成型工艺与模具设计题目：手柄注塑成型工艺与模具设计完成期限：自 2024 年 6 月 20 日 2024 年 7 月 1 日共 2 周容与任务1、独立拟订塑件(见产品附图)的注塑成型工艺，正确选用成型设备；2、合理设计模具结构，绘制注射模具总装图一（CAD 绘制成 A1 图幅）；3、合理设计模具零件图结构，绘制注射模具零件图纸 3（CAD 绘制成 A4 图幅）；4、编写设计计算说明书一份（A4 幅面，20 页左右）进度安排起止日期工作容6 月 20 日上午设计准备工作6 月 20 日下午-21 日拟订设计方案6 月 22 至 23 日装配草图的绘制6 月 24 至 27 日装配图的绘制6 月 28 至 29 日零件工作图的绘制6 月 30 至 7 月 1 日上午编写设计说明书7 月 1 日下午答辩主要参考资料[1]黄虹主编.塑料成型加工与模具.:化学工业.2024[2]王善勤主编.塑料注射成型工艺与设备.:中国轻工.2000.3[3]屈华昌.塑料成型工艺与模具设计.:机械工业 1996.4[4]塑料模具技术手册编委会.塑料模具技术手册.:机械工业.1997.6[5]何忠保等编.典型零件模具图册.:机械工业.2000.11[6]钱可强.机械制图.:高等教育.2024.6[7]廖念钊,古莹庵等.互换性与技术测量.:中国计量.2000.1指导老师（签字）：________________ 年 月 日系(教研室)主任(签字)：_________________ 年 月 日手柄图二维图三维图技术要求： 1.材料 ABS 2.塑件外表光滑,无注塑缺陷;3.脱模斜度 30’—1°4.中批量生产5.未注圆角 R1—R2第1章塑料成型工艺性分析1.1塑件分析该塑件为手柄,所用材料为 ABS（丙烯腈-丁二烯-苯乙烯）,无颜色要求,该塑 件是日用品,承受外力的几率较大,如冲击载荷,振动,摩擦等情况比较多;塑件的工 作温度是室温,这使得在材料选择时对热变形温度,脆化温度,分解温度的要求降 低;作为一种日用品,生产批量应该是大批大量生产,这样,就必须考虑生产成本和 模具寿命,在材料的选择时要综合各种因素。图 1-1-1 塑件尺寸图图 1-1-2 塑件三维图技术要求： 1.材料 ABS 2.塑件外表光滑,无注塑缺陷;3.脱模斜度 30’—1°4.中批量生产5.未注圆角 R1—R21.2性能分析(1)使用性能ABS 树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药 品性与电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，容 易涂...
