扬中奥体金属屋面监理实施细则

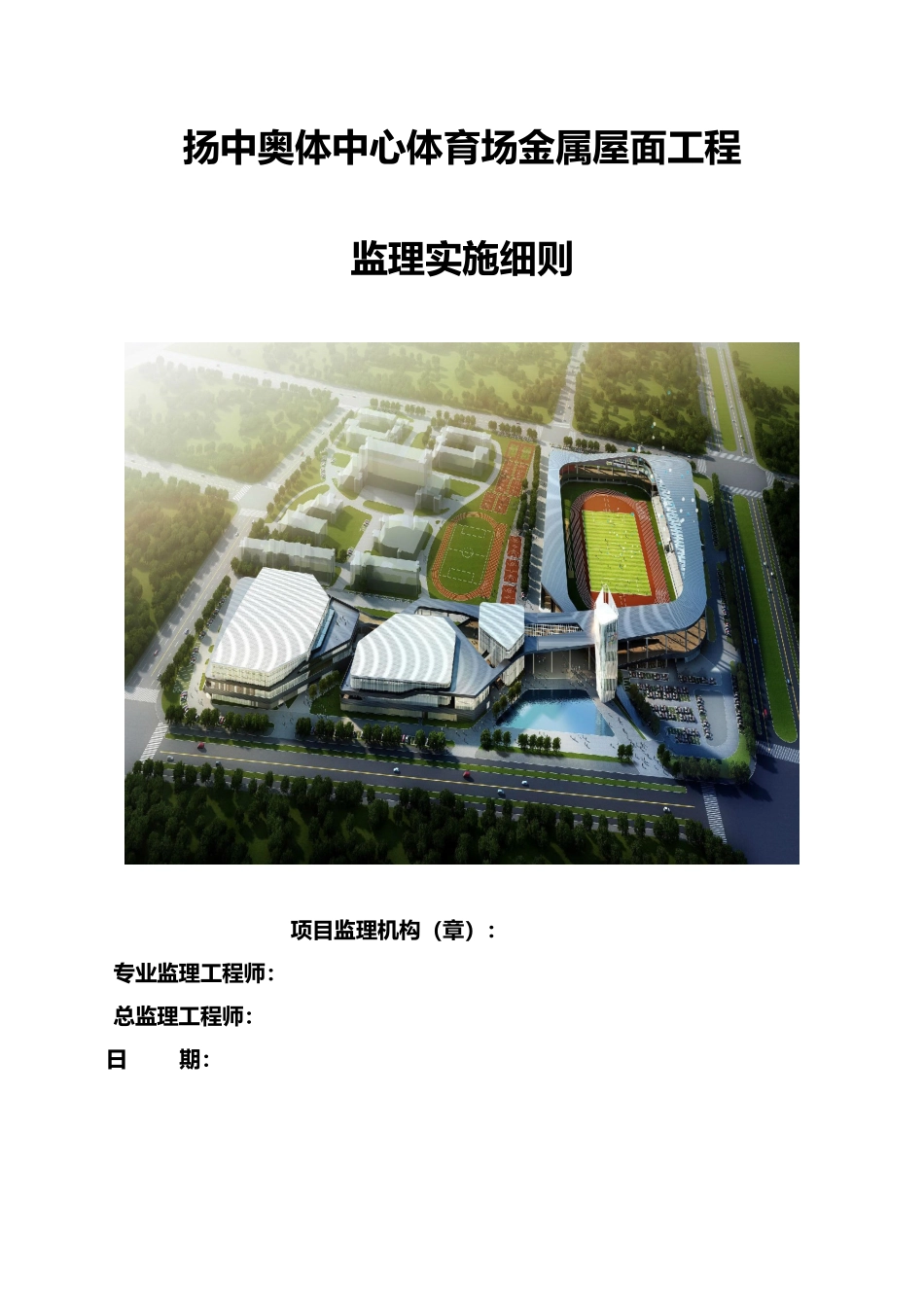

扬中奥体金属屋面监理实施细则_第1页
1/30
扬中奥体金属屋面监理实施细则_第2页
2/30

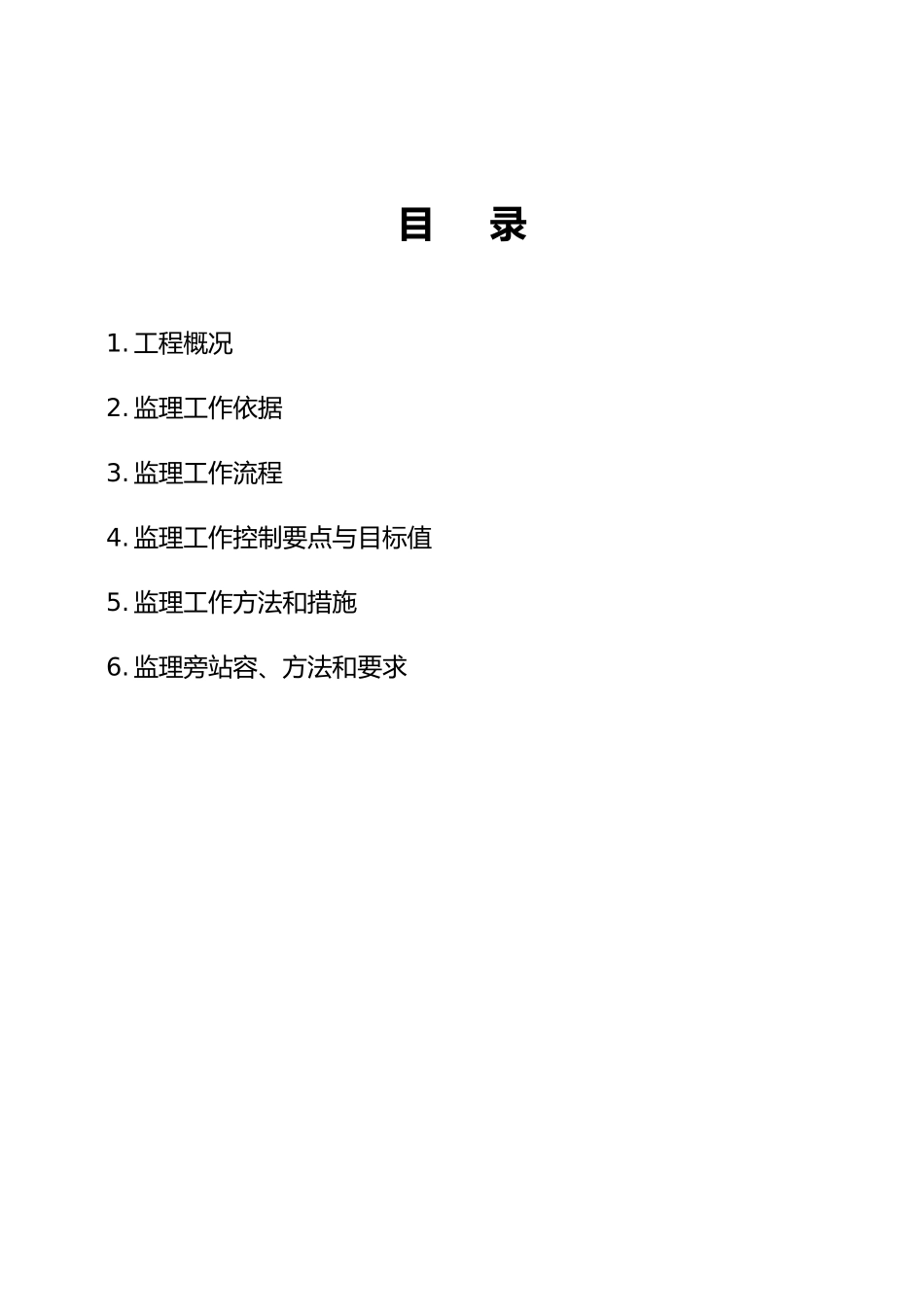

扬中奥体金属屋面监理实施细则_第3页
3/30
扬中奥体中心体育场金属屋面工程监理实施细则项目监理机构(章): 专业监理工程师: 总监理工程师:日 期:省建设厅监制目 录1. 工程概况2. 监理工作依据3. 监理工作流程4. 监理工作控制要点与目标值5. 监理工作方法和措施6. 监理旁站容、方法和要求金属屋面工程监理实施细则一、工程概况本工程屋面为金属屋面,建筑耐火等级为二级、屋面防水等级二级,主要系统有铝镁锰合金板屋面系统、檩条系统、天沟系统、屋面系统、铝单板系统、檐口装饰以与相关的配套结构。体育场馆铝镁锰金属屋面面积约为 15000 平方米,天沟长度约为 800米,板面积约为 1000 平方米,檐口铝单板面积约为 1500 平方米。外层屋面板防水层采纳 25/430 型直立锁边铝镁锰合金板。本 工 程 主 要 使 用 材 料 有 主 檩 条 180*100*5mm 、 次 檩 条 C 型 钢180*70*20*2.5mm 、 0.6mm 压 型 彩 钢 底 板 、 方 管 50*50*4mm 、 方 管80*80*4mm、100*4mm、角钢 50*5mm、0.8mm 压型穿孔板安装、1.0mm 镀锌钢板、10mm 钢板材质均为 Q235B;30mm 厚吸音玻璃丝绵、1.5mm 厚防水卷材、通风降噪网、板、0.9mm 厚铝镁锰合金板、3mm 厚铝单板、2.0mm 不锈钢天沟板。二、监理工作依据 体育场金属屋面设计图纸;《建筑工程施工质量验收统一标准》 GB50300-2001《建设工程监理规》 GB50319-2000《钢结构设计规》 GB50017-2024《钢结构施工质量验收规》 GB50205-2001《建筑钢结构焊接技术规程》 JGJ81-2024《屋面工程施工质量验收规》 GB50207-2024《屋面工程施工技术规》 GB50345-2024《建筑工程施工测量规》 GB50026-2024《建筑防腐工程施工与验收规》 GB50224-2024《建筑节能工程质量验收规 》GB50411-2024《建筑节能地方标准》 DGJ32/J19-2024《建筑用铝型材、铝板氟碳涂层》 JG/T133-2000《铝与铝合金轧制板材》 GB/T3380--1997《蜂窝隔热隔音复合材料》 Q/KBS01-2024《建筑施工高处作业安全技术规》JGJ80-91《建筑设计防火规》 GB50016-2024《建筑采光设计标准》 GB/T50033-2001《建筑物防雷设计规》 GB50057-2024《建筑荷载设计规》 GB 50009-2024《建筑抗震设计规》 GB 50011-2024《冷弯薄壁型钢结构技术规》 GB 50018-2024《压型金属板设计施工规程》 YBJ 216-88《铝合金建筑型材》 GB/T5237.1∽5237.6-2024 《铝与铝合极氧化膜与有机聚合物膜第 1-3 部分》 GB /T 8013.1-2024《...
