拉深模具设计说明书

拉深模具设计说明书_第1页
1/13
拉深模具设计说明书_第2页
2/13
拉深模具设计说明书_第3页
3/13

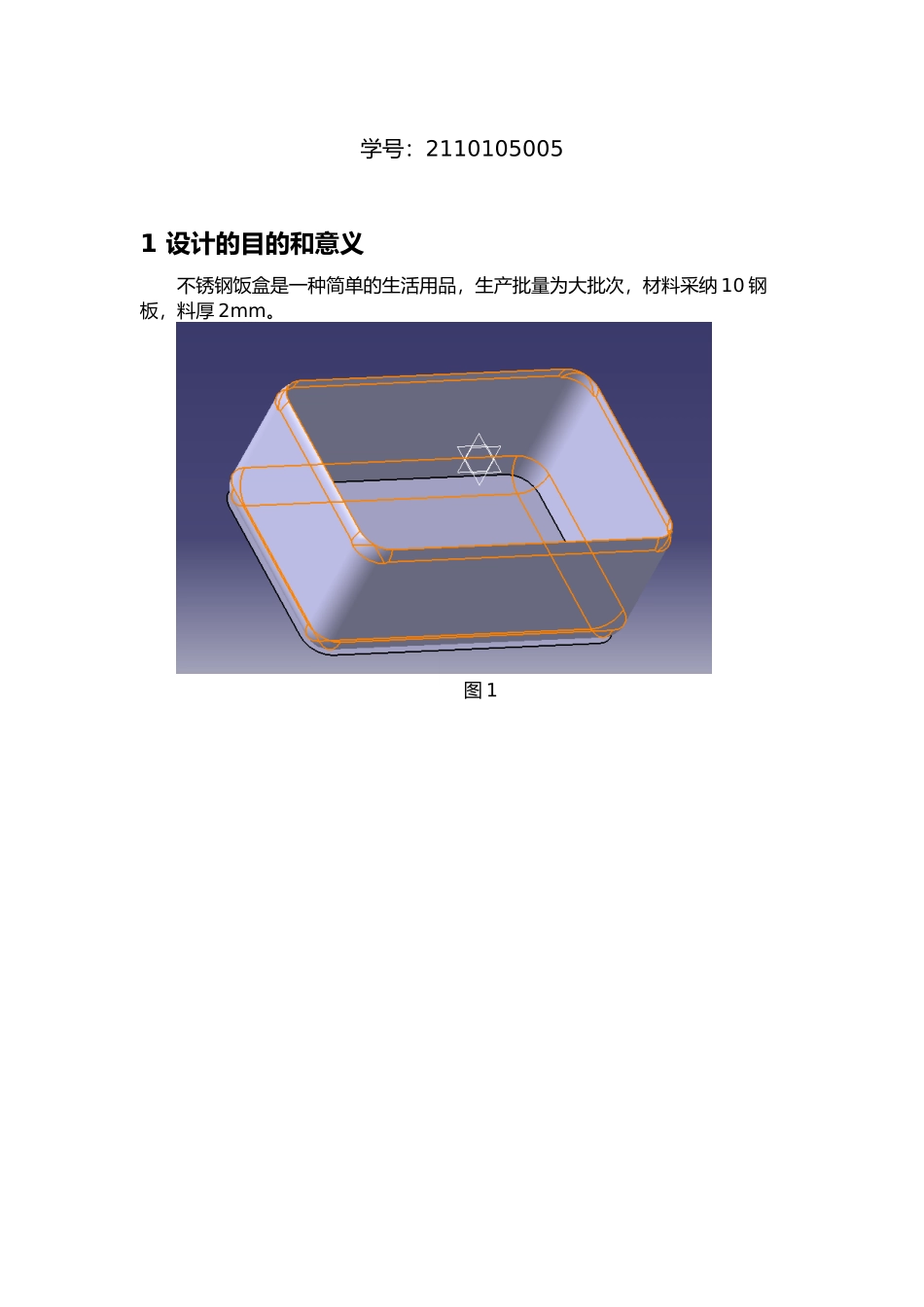

拉深模具设计说明书学院:机械工程学院系:车辆工程系班级:车辆 11:凯学号:21101050051 设计的目的和意义不锈钢饭盒是一种简单的生活用品,生产批量为大批次,材料采纳 10 钢板,料厚 2mm。图 1图 22 冲压零件图与工艺此工件为无凸缘盒型拉深件,要求外形尺寸,没有厚度不变的要求但是壁厚不可低于 0.5mm。此工件的形状满足拉深工艺要求,可以用拉深工序加工。2.1 冲压件工艺性分析与冲裁方案的确定2.1.1 材料分析采纳 430 不锈钢板,包含铁+12%以上的铬,可以防止自然因素所造成的氧化,称之为不锈钢,在 jis 的代号为 430 号,因此又称为 430 不锈钢。满足使用要求。抗拉强度σ b=450 MPa。2.1.2 冲裁件的结构工艺性 工件底部圆角半径为 r=14mm,大于拉深凸模圆角半径rT=4 6mm ,满足首次拉深对圆角半径的要求。相对高度hb=0.667≤0.7 0.8 ,属于低盒型件,可以一次拉深而成。总之,该工件的拉深工艺性较好。2.1.3 冲裁件经济性分析材料利用率较高,经济性良好。2.1.4 冲裁方案的确定本工件首先需要落料,然后以落料件为毛坯进行拉深。本次做拉深工序所需的拉深模。2.2 排样图的设计与材料利用率的计算2.2.1 排样 毛坯尺寸计算对于尺寸为b1×b的矩形盒拉深件,可以看做由两个宽度为 b 的半正方形和中间为(b1−b)的直边组成。展开图(图 3)如下:图 3长圆形毛坯的圆弧半径为:Rb=D2D=1.13❑√b2+4 b (h−0.43r )−1.72r (h+0.33r )式中,Rb——毛坯的圆弧半径;D——尺寸为b×b的假象方形盒的毛坯直径。长圆形毛坯的长度为:L=2 Rb+(b1−b )=D+(b1−b )长圆形毛坯的宽度为:K=D (b−2r )+[b+2 (h−0.43r )](b1−b )b1−2r计算得:D¿248mm,Rb=124mm ,L=328mm ,K=257mm毛坯面积:A≈(b1−b)k+π Rb2A=68840mm22.2.2 排样的方式图 42.2.3 材料利用率计算η= AA0η=76.5%2.3 拉深工艺力的计算2.3.1 拉深力的计算拉深力:FL=(2b1+2b−1.72r)t σbk4b1和b——盒型件的长和宽(mm);r——盒型件的角部圆角半径(mm);t——材料厚度(mm);σ b——材料抗拉强度(MPa);k 4——拉深系数;由毛坯相对厚度 tD =0.79%,盒型件相对高度hb=0.667根据一次拉深成的低矩形件的系数k 4相关表得:k 4=0.7,σ b=450 MPa;求得:F L=¿388029N 压边力:不采纳压边。采纳单动压力机,压力机的公称压力为:F压≥1.4 FL=¿543241N故压力机的公称压力大于 550kN。2.3.2 冲压压力中心零...
