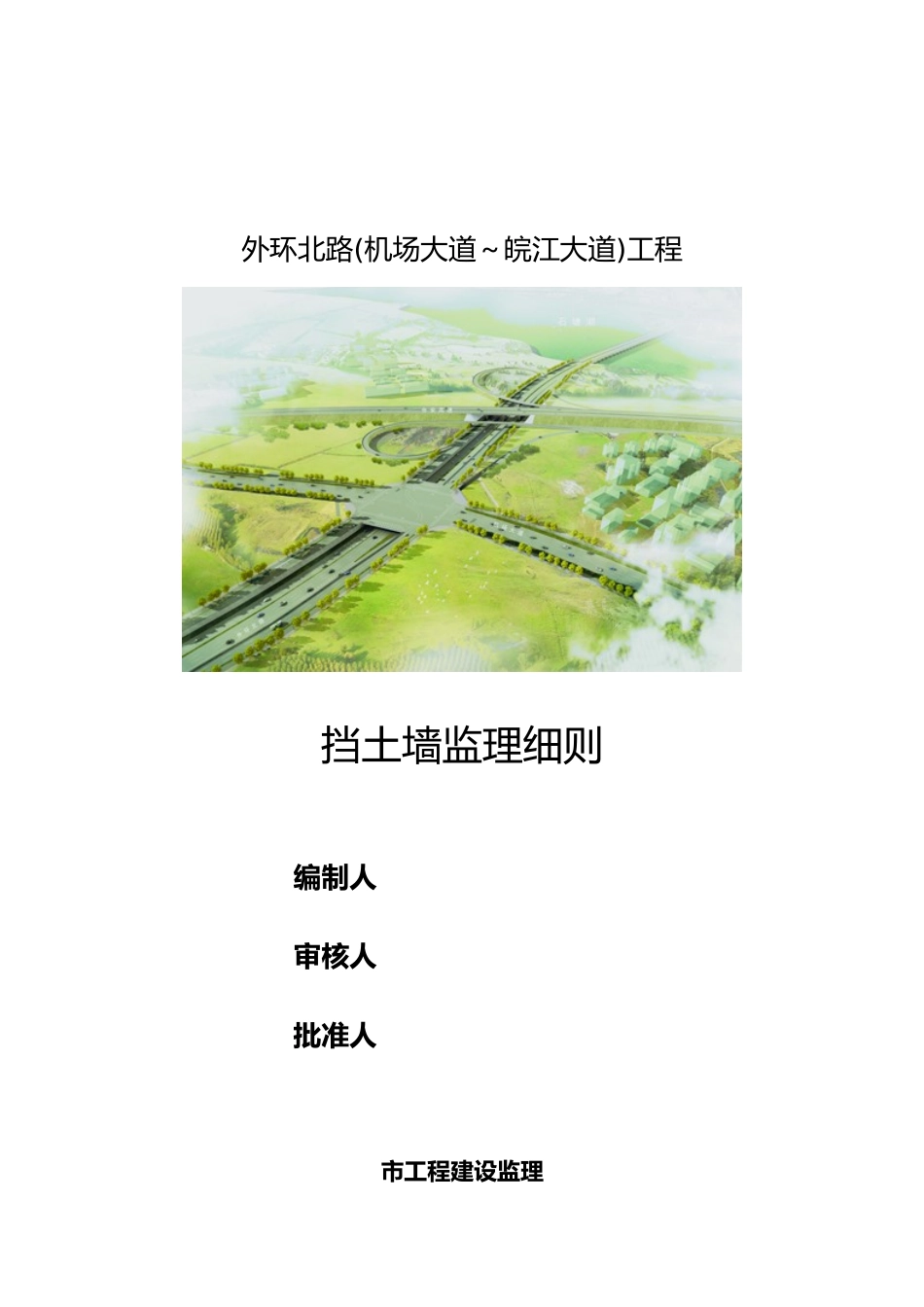

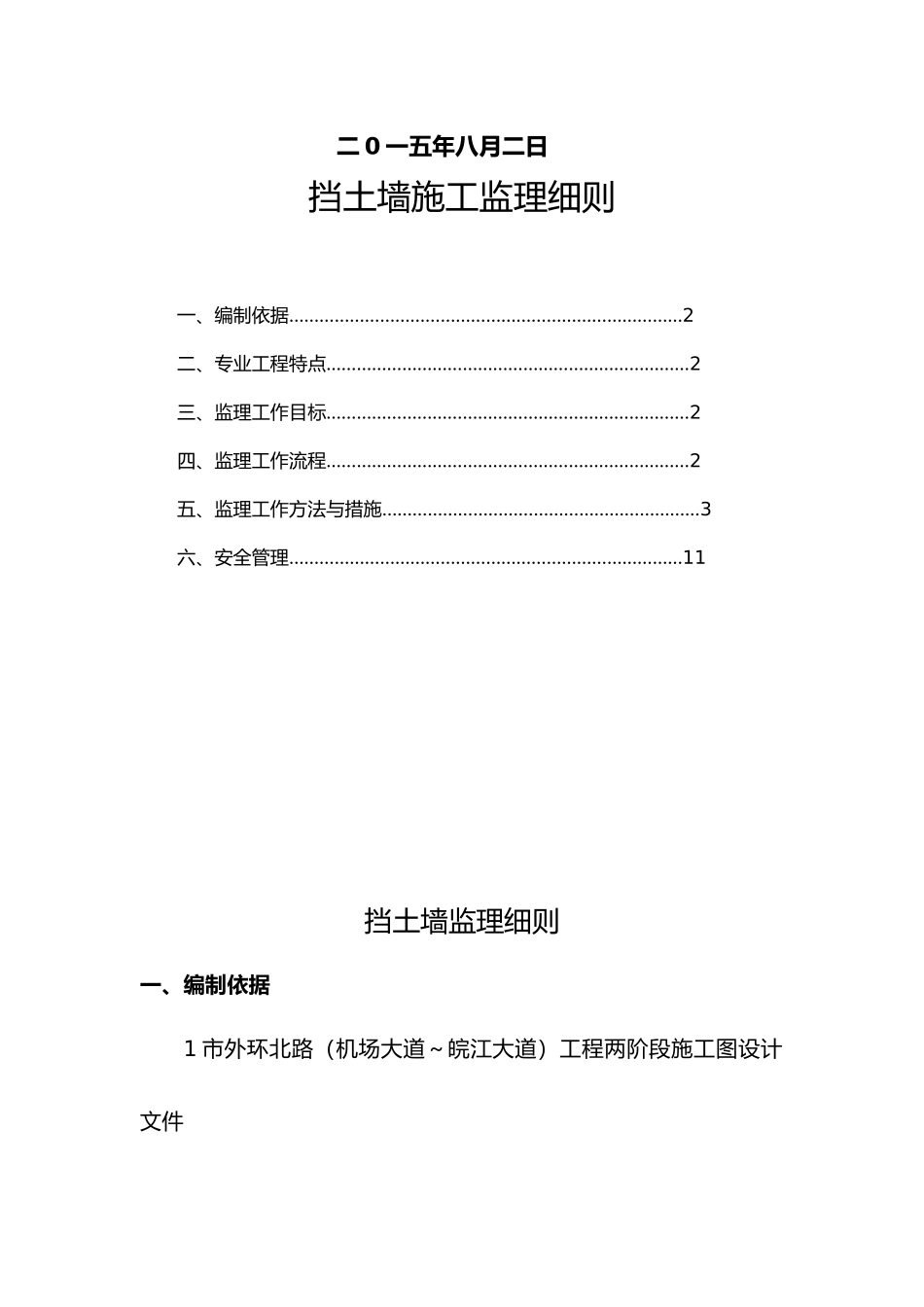

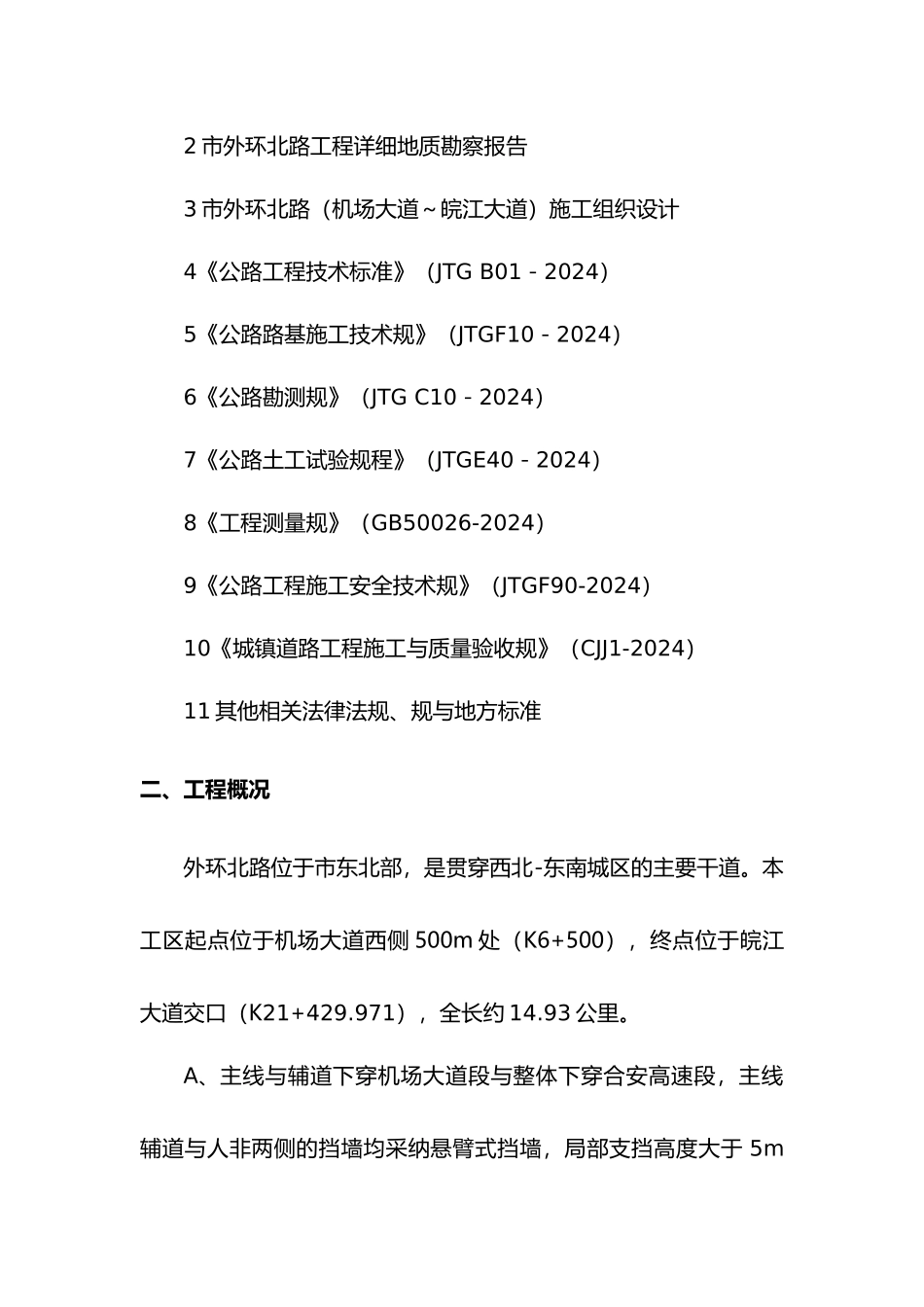

外环北路(机场大道～皖江大道)工程挡土墙监理细则编制人审核人批准人市工程建设监理二 0 一五年八月二日挡土墙施工监理细则一、编制依据……………………………………………………………………2二、专业工程特点………………………………………………………………2三、监理工作目标………………………………………………………………2四、监理工作流程………………………………………………………………2五、监理工作方法与措施………………………………………………………3六、安全管理……………………………………………………………………11挡土墙监理细则一、编制依据1 市外环北路（机场大道～皖江大道）工程两阶段施工图设计文件2 市外环北路工程详细地质勘察报告3 市外环北路（机场大道～皖江大道）施工组织设计4《公路工程技术标准》（JTG B01－2024）5《公路路基施工技术规》（JTGF10－2024）6《公路勘测规》（JTG C10－2024）7《公路土工试验规程》（JTGE40－2024）8《工程测量规》（GB50026-2024）9《公路工程施工安全技术规》（JTGF90-2024）10《城镇道路工程施工与质量验收规》（CJJ1-2024）11 其他相关法律法规、规与地方标准二、工程概况外环北路位于市东北部，是贯穿西北-东南城区的主要干道。本工区起点位于机场大道西侧 500m 处（K6+500），终点位于皖江大道交口（K21+429.971），全长约 14.93 公里。A、主线与辅道下穿机场大道段与整体下穿合安高速段，主线辅道与人非两侧的挡墙均采纳悬臂式挡墙，局部支挡高度大于 5m段采纳扶壁式挡墙。B|、独秀大道、潜江路、港口路上跨桥落地段采纳悬臂式挡墙，局部支挡大于 5M 段采纳扶壁式挡墙C、石塘湖 1 号桥小桩号桥头左侧为排洪沟，为避开路基占用河道，人行道外侧采纳重力式挡墙进行支护。D、其他段落因避让高压线塔基（填挖高度较小路段），人行道外侧采纳重力式挡墙收缩坡脚。E、遇有涵洞穿越挡墙时，预留洞口，并做好挡墙与涵洞的衔接。F、4 号、6 号挡墙与远期匝道相交，为保证边坡稳定，本次挡墙不进行断开，远期断开、衔接设计放入立交项目。(3)挡墙技术指标与材料要求A、悬臂式与扶壁式挡墙：混凝土等级采纳 C30，钢筋保护层厚度 40MM。未减少挡墙侧静水压力和主动压力，挡墙墙身设置泄水孔，泄水孔孔距 2 米，交错排列，孔径 5CM，距地面高 0.5M。考虑美观，泄水孔预埋 5cmUPVC 管，UPVC 管颜色应尽量接近挡墙外露颜色;并在墙体与填土间设置塑料...
