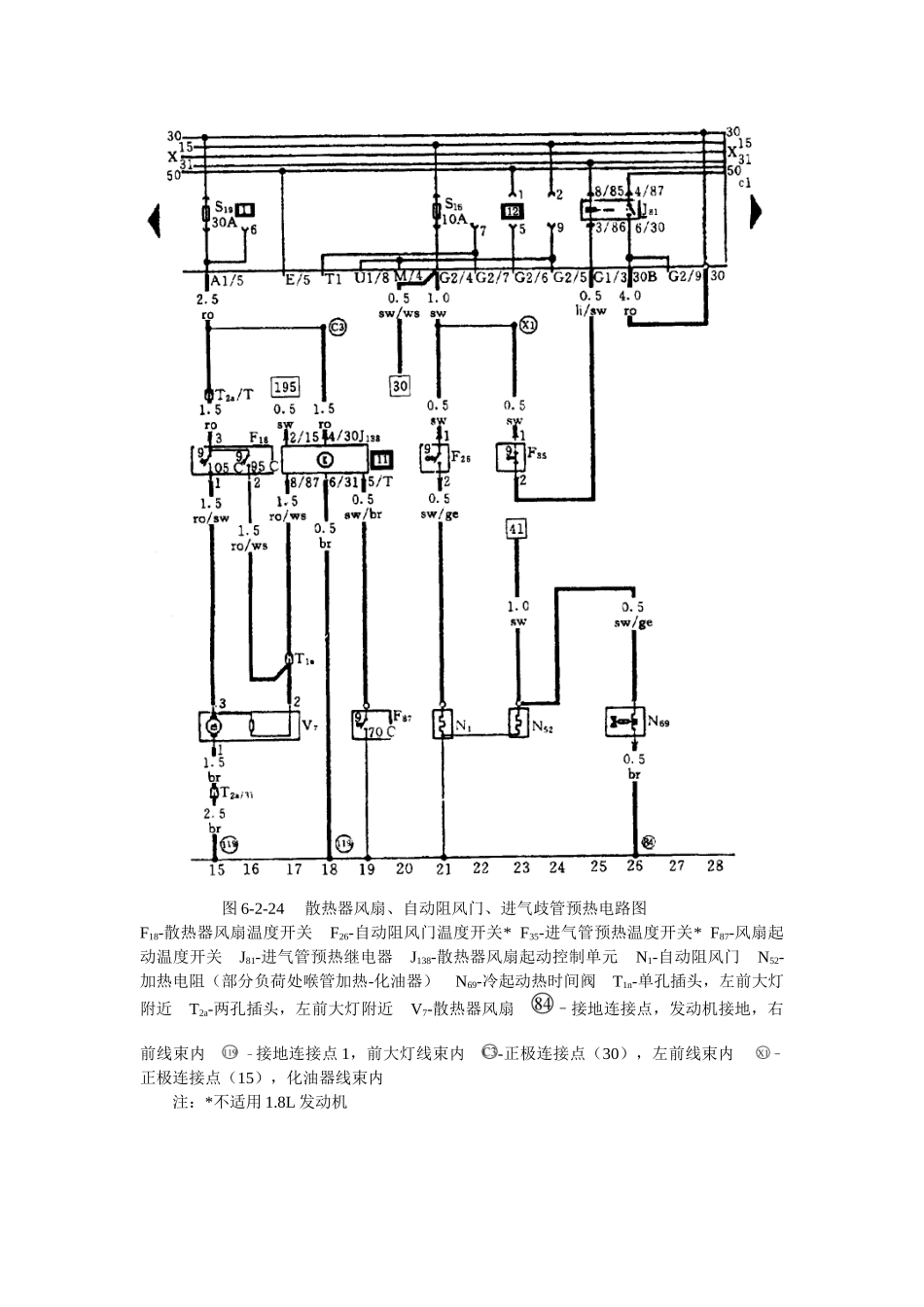

二、捷达/捷达王轿车电气线路图捷达/捷达王轿车电气线路如图 6-2-23~图 6-2-49 所示。图 6-2-23 发电机、蓄电池、起动机、点火开关电路图A-蓄电池J59-X-触点卸荷继电器 ws-白色bl-蓝色B-起动机T1a-单孔接头——蓄电池附近sw-黑色gr-灰色C-发电机① 接地线，蓄电池——车身ro-红色li-紫色C1-电压调节器② 接地线，变速器——车身br-棕色ge-黄色D-点火开关–接地连接点 1，前大灯线束内gn-绿色图 6-2-24 散热器风扇、自动阻风门、进气歧管预热电路图F18-散热器风扇温度开关 F26-自动阻风门温度开关* F35-进气管预热温度开关* F87-风扇起动温度开关 J81-进气管预热继电器 J138-散热器风扇起动控制单元 N1-自动阻风门 N52-加热电阻（部分负荷处喉管加热-化油器） N69-冷起动热时间阀 T1n-单孔插头，左前大灯附近 T2a-两孔插头，左前大灯附近 V7-散热器风扇 –接地连接点，发动机接地，右前线束内 –接地连接点 1，前大灯线束内 -正极连接点（30），左前线束内 –正极连接点（15），化油器线束内注：*不适用 1.8L 发动机图 6-2-25 进气歧管预热、点火系统、超速切断电路图G40-霍尔传感器 J130-超速切断控制器单元，仅用于 1.8L 发动机 N-点火线圈 N41-晶体管点火系统控制单元，压力通风舱左侧 N51-进气管预热加热电阻 N68-怠速-超速控制阀 O-分电器 P-火花塞插头 Q-火花塞 -接地点，发动机舱左侧 –接地连接点 1，发动机舱线束内图 6-2-26 仪表板连接、油压开关、冷却液温度传感器电路图F1-油压开关*（180kPa） F22-油压开关*（30 kPa） G-燃油表传感器 G2-冷却液温度表传感器 K1-远光警报灯 K5-转向警报灯 T28-28 孔插头，在仪表板上 –搭铁连接点1，在发动机舱线束内注：*不适用 1.8L 发动机图 6-2-27 仪表板（燃油表、油压报警、时钟、转速表）电路图G1-燃油表 G3-冷却液温度表 G5-转速表 G54-速度传感器（仪表板内） J6-稳压器 J243-油压和冷却液报警及转速度表控制单元 K3-油压警报灯 K28-冷却液温度警报灯 L8-时钟照明灯 L10-仪表板照明灯 T1d-单孔插接件，继电器盘后面 T11-11 孔插接件，控制器J243上 T28-28 孔插接件，仪表板旁 Y2-数字式时钟图 6-2-28 手制动和制动液液面警报、磁带盒照明电路图F9-手制动指示灯开关 F34-制动液面警报开关 K7-双管路制动及手制动指示灯 L66-磁带盒照明灯 T2i-两孔插接件，仪表板后 –接地点 1，继电器盘旁 –接地点 1...
