排洪沟工程设计说明书

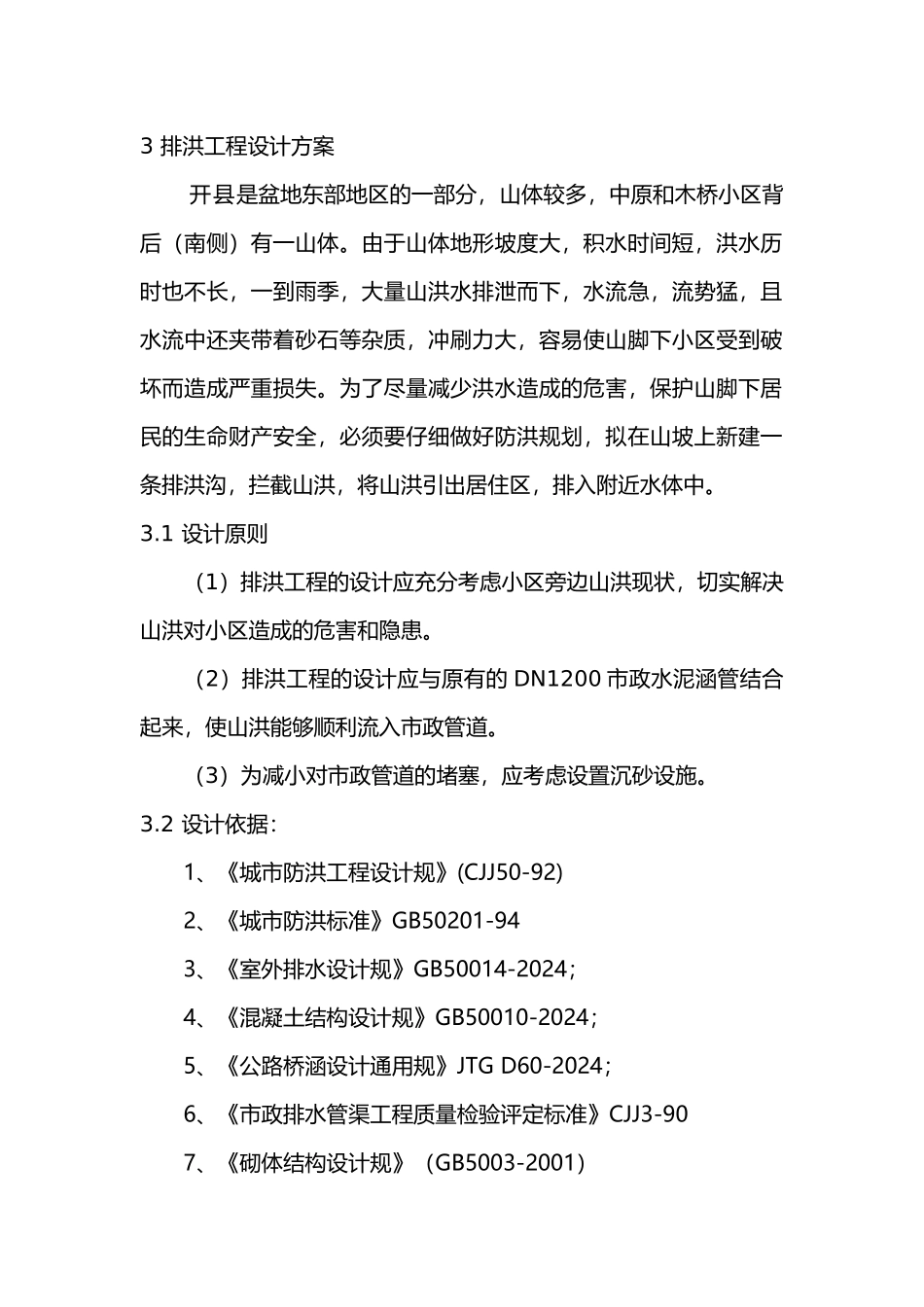

3 排洪工程设计方案开县是盆地东部地区的一部分，山体较多，中原和木桥小区背后（南侧）有一山体。由于山体地形坡度大，积水时间短，洪水历时也不长，一到雨季，大量山洪水排泄而下，水流急，流势猛，且水流中还夹带着砂石等杂质，冲刷力大，容易使山脚下小区受到破坏而造成严重损失。为了尽量减少洪水造成的危害，保护山脚下居民的生命财产安全，必须要仔细做好防洪规划，拟在山坡上新建一条排洪沟，拦截山洪，将山洪引出居住区，排入附近水体中。3.1 设计原则（1）排洪工程的设计应充分考虑小区旁边山洪现状，切实解决山洪对小区造成的危害和隐患。（2）排洪工程的设计应与原有的 DN1200 市政水泥涵管结合起来，使山洪能够顺利流入市政管道。（3）为减小对市政管道的堵塞，应考虑设置沉砂设施。3.2 设计依据：1、《城市防洪工程设计规》(CJJ50-92)2、《城市防洪标准》GB50201-943、《室外排水设计规》GB50014-2024；4、《混凝土结构设计规》GB50010-2024；5、《公路桥涵设计通用规》JTG D60-2024；6、《市政排水管渠工程质量检验评定标准》CJJ3-907、《砌体结构设计规》（GB5003-2001）8、《砼结构设计规》（GB50010 -2024）9、实测地形图。3.3 排洪沟设计要点（1）排洪沟应尽量利用原有山洪沟，必要时可作适当整修原有山洪沟是山洪若干年来冲刷形成的，其形状、底板都比较稳定，因此应尽量利用原有的天然沟道作排洪沟。当利用原有沟不能满足设计要求而必须加以整修时，应注意不宜大改大动，尽量不要改变原有沟道的水力条件，而要因势利导，畅通下泄。（2）排洪沟应尽量利用自然地形坡度排洪沟的走向，应沿大部分地面水流的垂直方向，因此应充分利用地形坡度，使截流的山洪水能以最短距离重力流入受纳水体。（3）排洪沟采纳明渠或暗渠应视具体条件确定一般排洪沟最好次用明渠，但当排洪沟通过市区或厂区时由于建筑密度较高、交通量大，应采纳暗渠。（4）排洪沟纵坡的确定排洪沟的纵坡应根据地形、地质、护砌、原有排洪沟坡度以与冲淤情况等条件确定，一般不小于 1%，设计纵坡时，要使沟水流速度均匀增加，以防止沟产生淤积。当纵坡很大时，应考虑设置跌水或陡槽，但不得设在转弯处。一次跌水高度通常为 0.2～0.6m，有的多达 20～30 级，消能效果很好。陡槽页称急流槽，纵坡一般为 20%～60%，多采纳片石、块石或条石砌筑，也有采纳钢筋混凝土浇筑的。陡槽终端应设消力设备。（5）排洪沟的断面形式排洪明渠的断面形式常用矩形或梯形断...
