第七章 控制图 95第七章 控制图一. 前言:为使现场的质量状况达成目标,均须加以管理
我们所说的 “管理”作业,一般均用侦测产品的质量特性来推断 “管理”作业是否正常
而质量特性会随着时间产生显著高低的变化;那么到底高到何种程度或低至何种状态才算我们所说的异常
故设定一合理的高低界限,作为我们分析现场制程状况是否在 “管理”状态,即为控制图的基本根源
控制图是于 1924 年由美国品管大师修哈特(W
Shewhart)博士所发明
而主要定义即是[一种以实际产品质量特性与依过去经验所研判的过程能力的控制界限比较,而以时间顺序表示出来的图形]
二.控制图的基本特性:一般控制图纵轴均设定为产品的质量特性,而以过程变化的数据为刻度;横轴则为检测产品的群体代码或编号或年月日等,以时间别或制造先后别,依顺序点绘在图上
在管制图上有三条笔直的横线,中间的一条为中心线(Central Line,CL),一般用蓝色的实线绘制;在上方的一条称为控制上限(Upper Control Limit,UCL) ; 在 下 方 的 称 为 控 制 下 限 (Lower Control Limit,LCL)
对上、下控制界限的绘制,则一般均用红色的虚线表现,以表示可接受的变异围;至于实际产品质量特性的点连线条则大都用黑色实线绘制

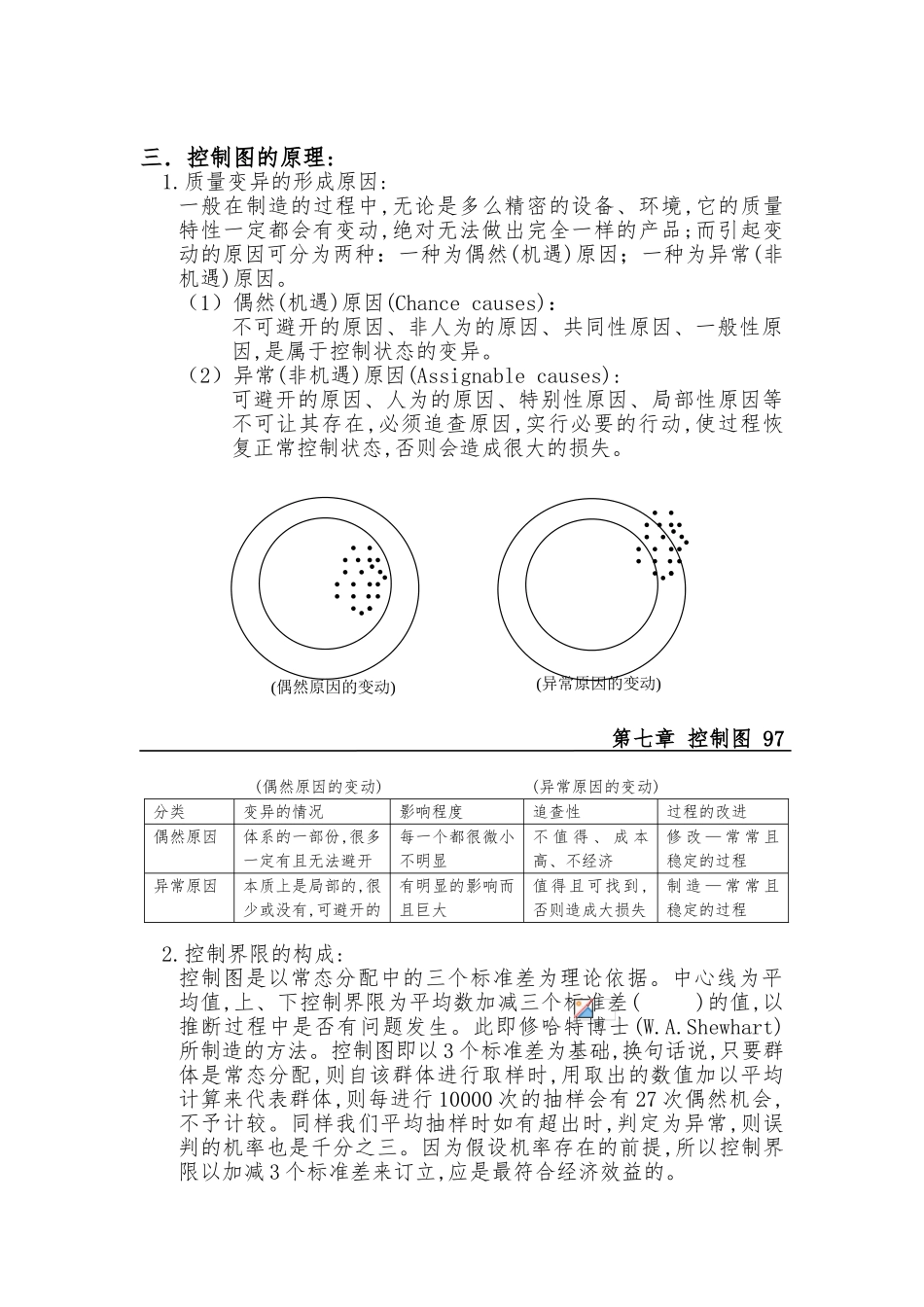

控制状态:96 品管七大手法上控制界限(UCL)中心线(CL)下控制界限(LCL)三.控制图的原理:1
质量变异的形成原因:一般在制造的过程中,无论是多么精密的设备、环境,它的质量特性一定都会有变动,绝对无法做出完全一样的产品;而引起变动的原因可分为两种:一种为偶然(机遇)原因;一种为异常(非机遇)原因
(1)偶然(机遇)原因(Chance causes):不可避开的原因、非人为的原因、共同性原因、一般性原因,是属于控制状态的变异
(2)异常(非机遇)原因(Assignab
