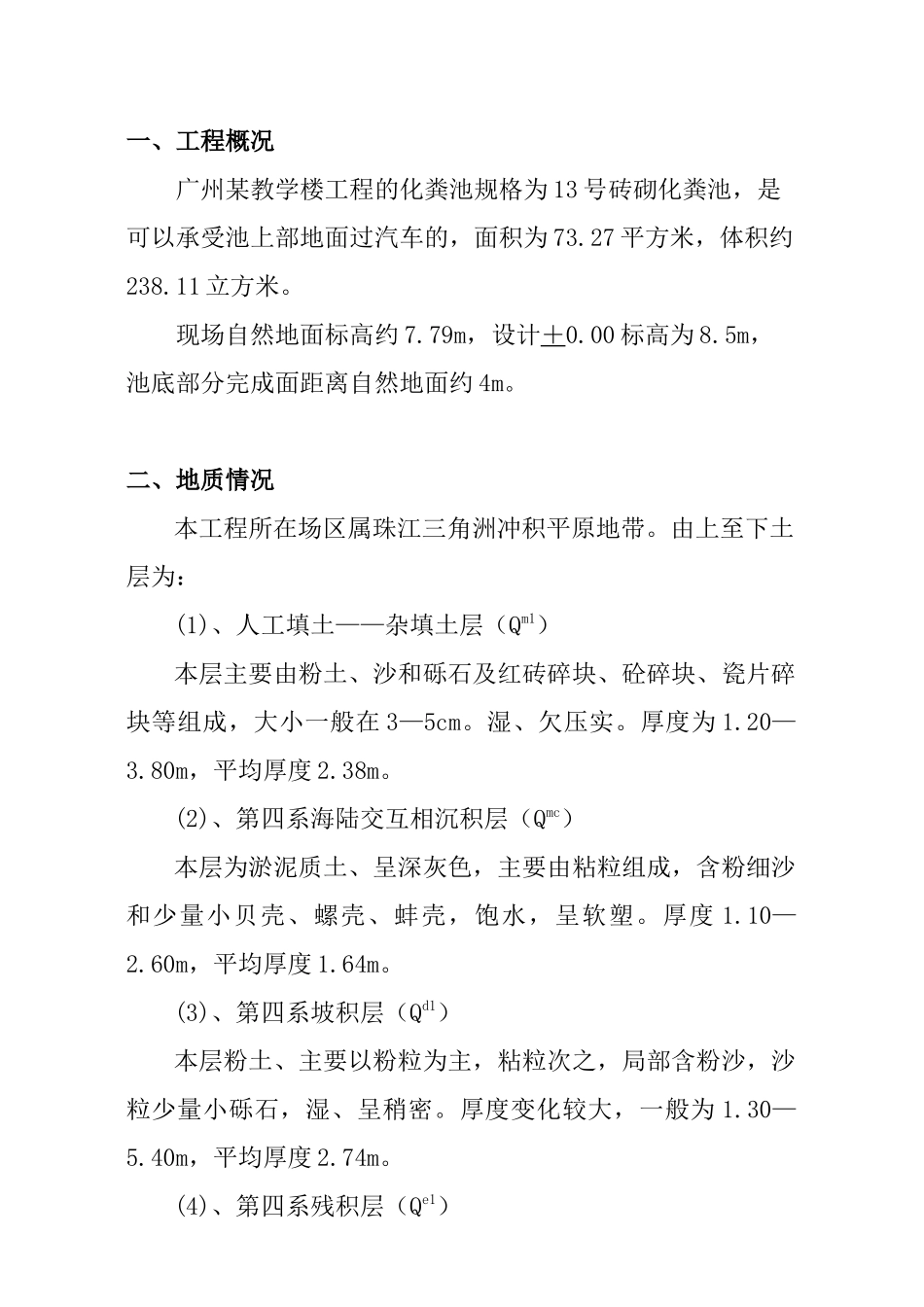

一、工程概况广州某教学楼工程的化粪池规格为 13 号砖砌化粪池,是可以承受池上部地面过汽车的,面积为 73.27 平方米,体积约238.11 立方米。现场自然地面标高约 7.79m,设计+0.00 标高为 8.5m,池底部分完成面距离自然地面约 4m。二、地质情况本工程所在场区属珠江三角洲冲积平原地带。由上至下土层为:(1)、人工填土——杂填土层(Qm1)本层主要由粉土、沙和砾石及红砖碎块、砼碎块、瓷片碎块等组成,大小一般在 3—5cm。湿、欠压实。厚度为 1.20—3.80m,平均厚度 2.38m。(2)、第四系海陆交互相沉积层(Qmc)本层为淤泥质土、呈深灰色,主要由粘粒组成,含粉细沙和少量小贝壳、螺壳、蚌壳,饱水,呈软塑。厚度 1.10—2.60m,平均厚度 1.64m。(3)、第四系坡积层(Qd1)本层粉土、主要以粉粒为主,粘粒次之,局部含粉沙,沙粒少量小砾石,湿、呈稍密。厚度变化较大,一般为 1.30—5.40m,平均厚度 2.74m。(4)、第四系残积层(Qe1)本层粉土、主要以粉粒为主,粘粒次之,含粉沙、细沙、局部含砾石,局部相变为粉质粘土。湿,呈中密。厚度变化较大,为 2.00—10.00m,平均厚度 5.22m。(5)、地下水场区内地下水主要属于孔隙潜水类型,主要靠大气降水及沟渠等地表水补给,地下水埋深为 1.3~1.6m,场区内的淤泥质土、粉质粘土、砂砾岩等为相对隔水层,渗透性差,杂填土层渗透性好,为主要透水层。三、施工部署该化粪池,南侧离新建教学楼的地下室边线 1.5m,北侧离原有教学楼 4.36m。其中,新建教学楼地下室底的自然标高为 8.5-4.5-0.4=3.6m,基础为桩基础。而化粪池开挖基坑底的自然标高为7.79-4=3.79m。原有教学楼的基础也为桩基础。在开挖前期,需要破坏原有花池、移去三棵树木以及恰好经过该化粪池上方的通信电缆(该通信电缆的具体位置请见《拟建化粪池平面布置图》;对该通信电缆的安全保护措施见《安全要求和措施》的第 9 点)。为确保土方开挖一次成功,必须做好一切准备工作。并需要甲方、监理做好相应的配合工作。现场准备槽钢(20a)、模板、水泵等,做好三通一平,开挖区域道路畅通,保证外运土方的汽车无阻。四、施工方法1、土方开挖前,在基坑开挖范围内,用石灰线在自然地面标出,再将开挖方向交底说明,期间需用一台钩机分层开挖。2、土方开挖工作面宽度为 1m,土方以机械开挖为主,人工开挖为辅。在基坑开挖深度至 2m 时,开始焊接围檩和水平支撑。机械开挖至-3.8m 时,部分土方采纳人工开挖,余土...
