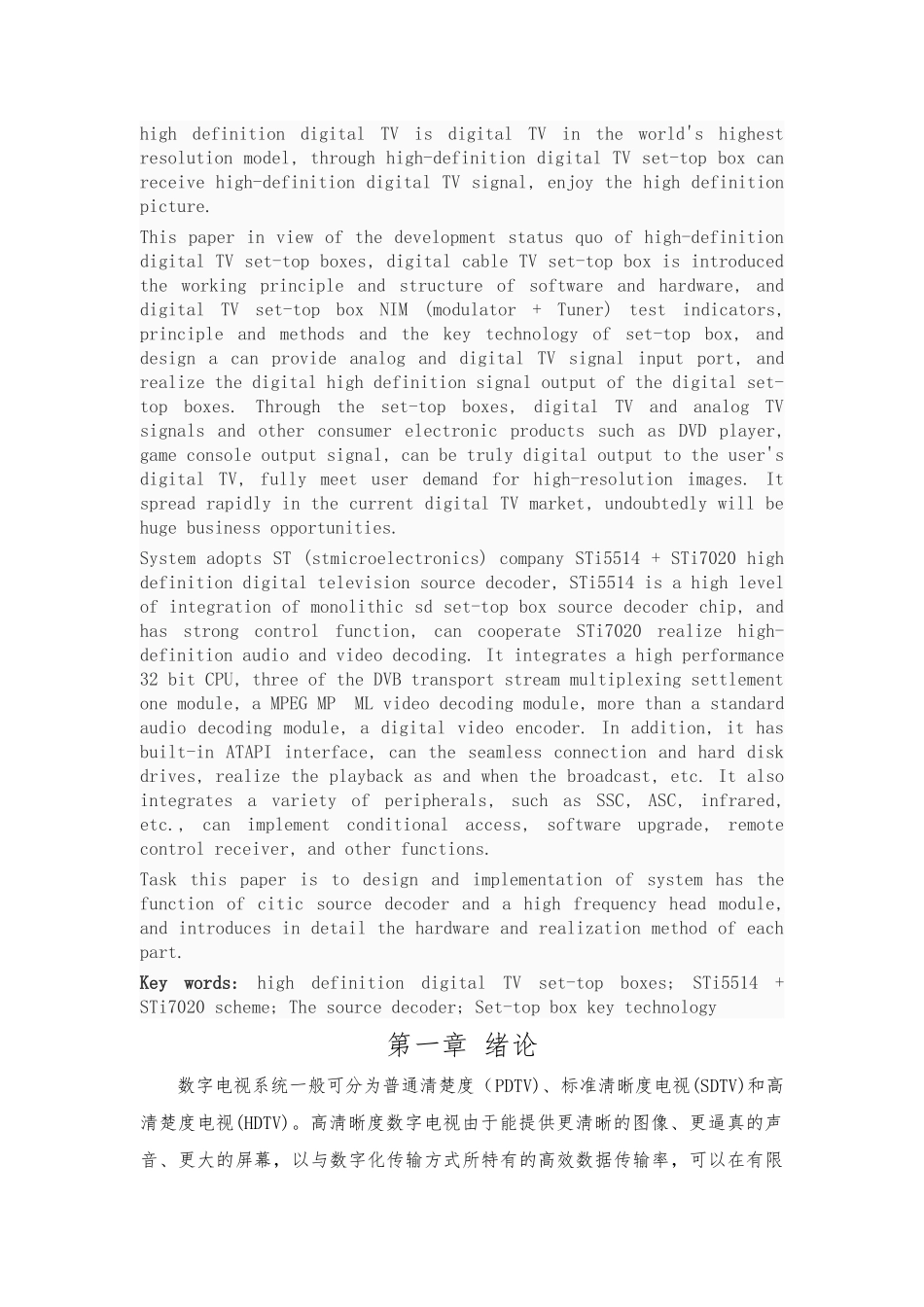

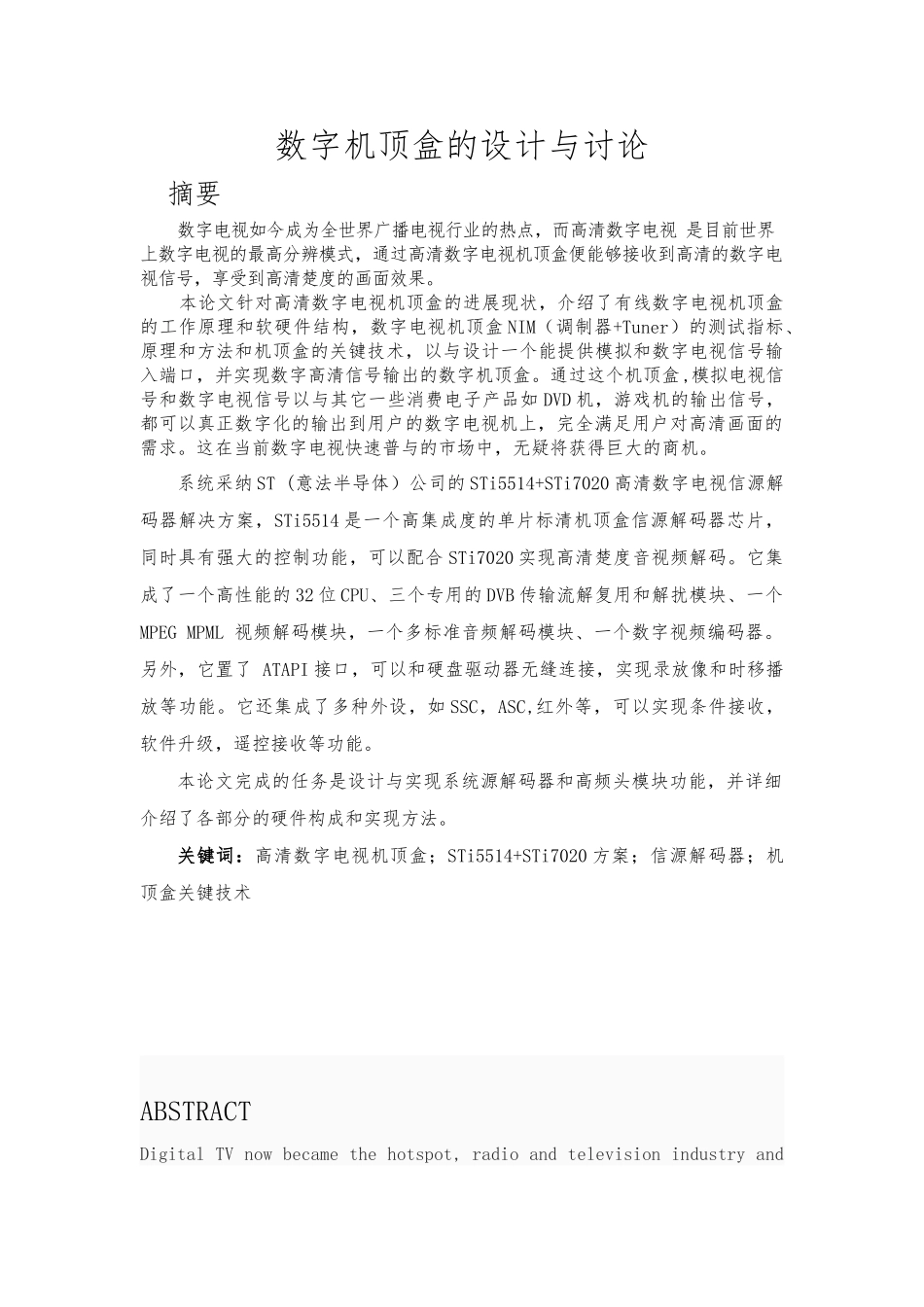

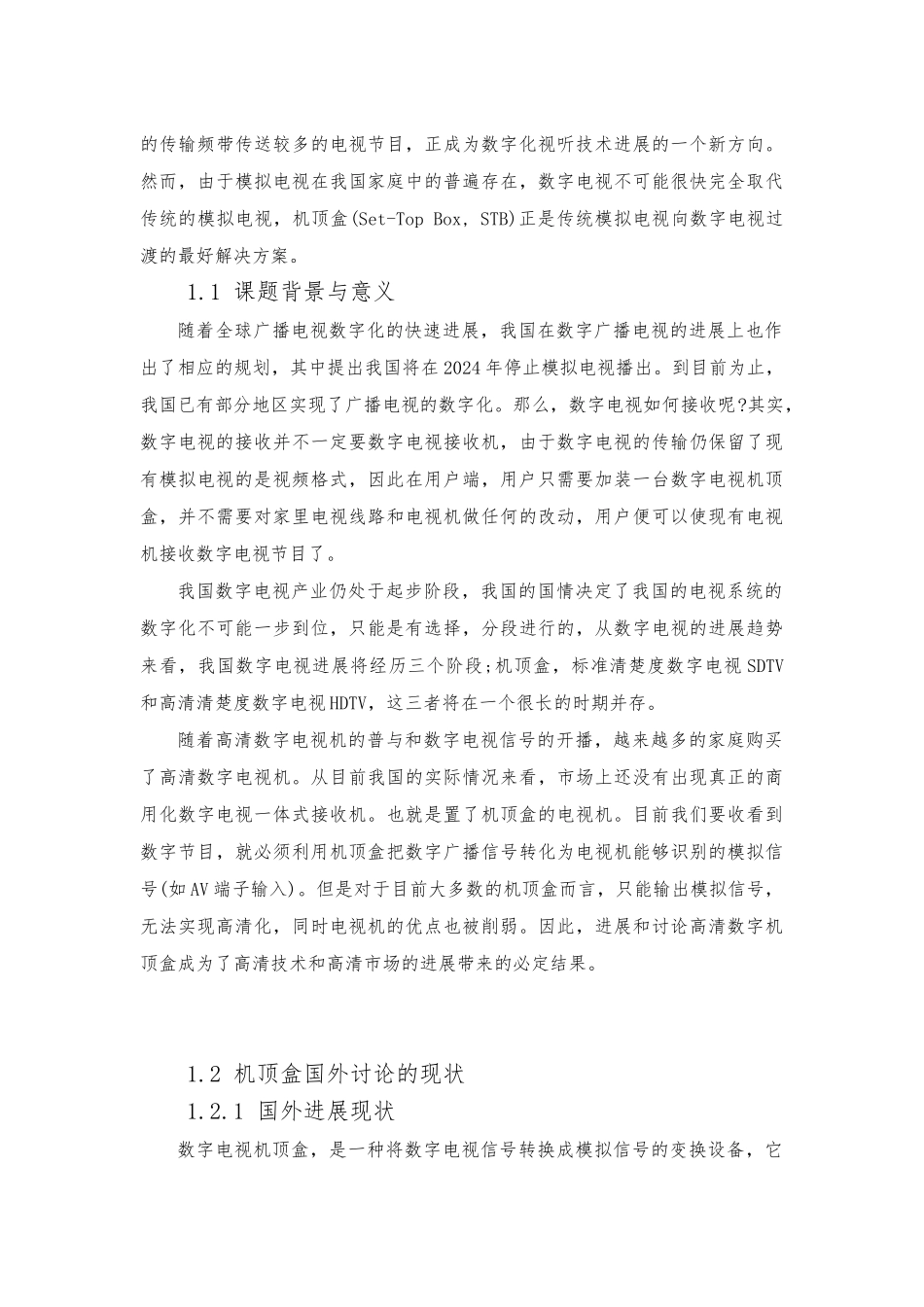

数字机顶盒的设计与讨论 摘要数字电视如今成为全世界广播电视行业的热点,而高清数字电视 是目前世界上数字电视的最高分辨模式,通过高清数字电视机顶盒便能够接收到高清的数字电视信号,享受到高清楚度的画面效果。 本论文针对高清数字电视机顶盒的进展现状,介绍了有线数字电视机顶盒的工作原理和软硬件结构,数字电视机顶盒 NIM(调制器+Tuner)的测试指标、原理和方法和机顶盒的关键技术,以与设计一个能提供模拟和数字电视信号输入端口,并实现数字高清信号输出的数字机顶盒。通过这个机顶盒,模拟电视信号和数字电视信号以与其它一些消费电子产品如 DVD 机,游戏机的输出信号,都可以真正数字化的输出到用户的数字电视机上,完全满足用户对高清画面的需求。这在当前数字电视快速普与的市场中,无疑将获得巨大的商机。系统采纳 ST (意法半导体)公司的 STi5514+STi7020 高清数字电视信源解码器解决方案,STi5514 是一个高集成度的单片标清机顶盒信源解码器芯片,同时具有强大的控制功能,可以配合 STi7020 实现高清楚度音视频解码。它集成了一个高性能的 32 位 CPU、三个专用的 DVB 传输流解复用和解扰模块、一个MPEG MPML 视频解码模块,一个多标准音频解码模块、一个数字视频编码器。另外,它置了 ATAPI 接口,可以和硬盘驱动器无缝连接,实现录放像和时移播放等功能。它还集成了多种外设,如 SSC,ASC,红外等,可以实现条件接收,软件升级,遥控接收等功能。本论文完成的任务是设计与实现系统源解码器和高频头模块功能,并详细介绍了各部分的硬件构成和实现方法。关键词:高清数字电视机顶盒;STi5514+STi7020 方案;信源解码器;机顶盒关键技术ABSTRACTDigital TV now became the hotspot, radio and television industry and high definition digital TV is digital TV in the world's highest resolution model, through high-definition digital TV set-top box can receive high-definition digital TV signal, enjoy the high definition picture.This paper in view of the development status quo of high-definition digital TV set-top boxes, digital cable TV set-top box is introduced the working principle and structure of software and hardware, and digital TV set-top box NIM (modulator + Tuner) test ...
