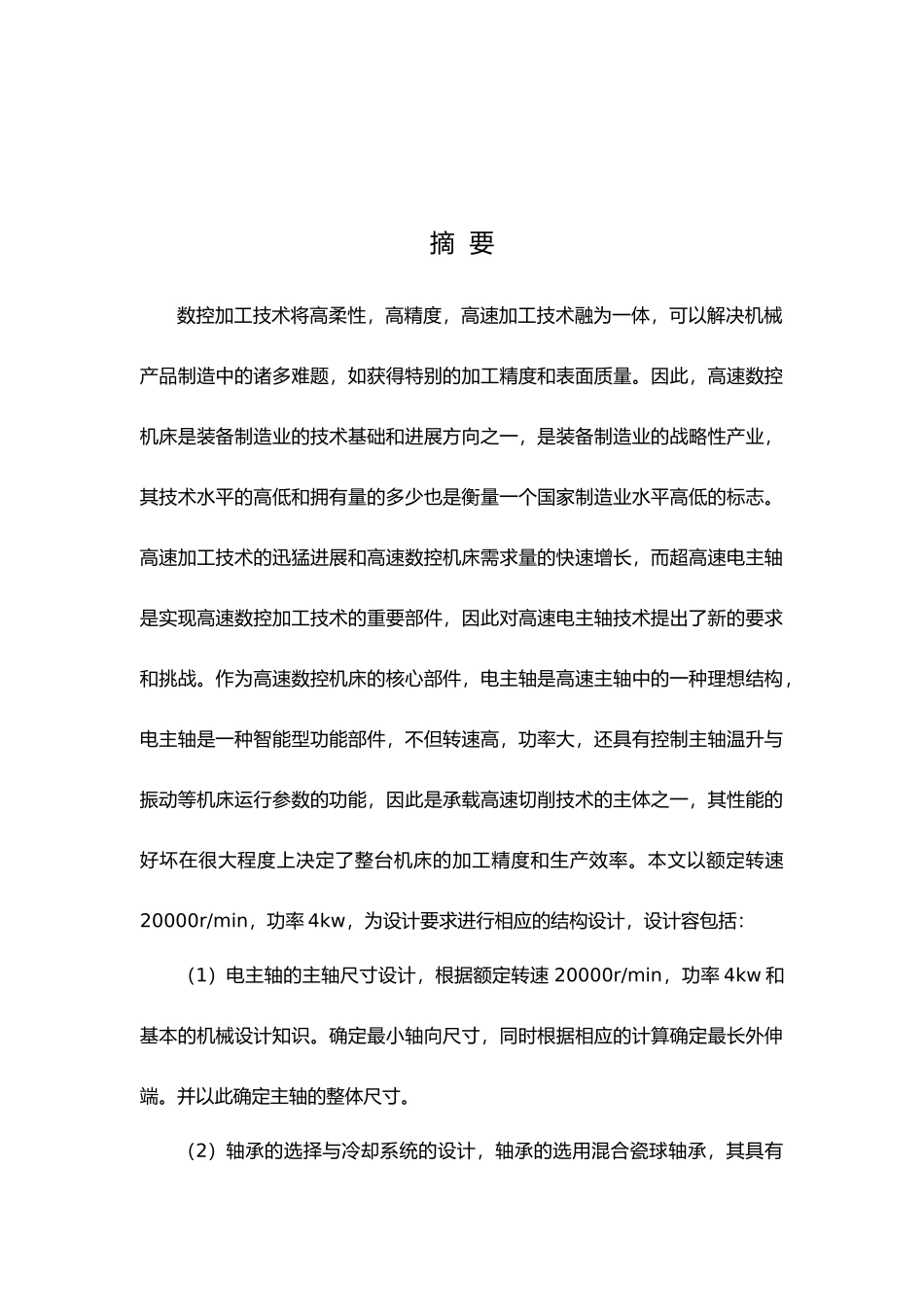

本 科 毕 业 设 计 论 文题 目 数控机床电主轴结构设计 系 别 机械工程系 专 业 机械设计制造与其自动化 班 级 机械 002 班 学 号 10040103 学生 冀璐 指导老师 王恪典 2024 年 6 月摘 要数控加工技术将高柔性，高精度，高速加工技术融为一体，可以解决机械产品制造中的诸多难题，如获得特别的加工精度和表面质量。因此，高速数控机床是装备制造业的技术基础和进展方向之一，是装备制造业的战略性产业，其技术水平的高低和拥有量的多少也是衡量一个国家制造业水平高低的标志。高速加工技术的迅猛进展和高速数控机床需求量的快速增长，而超高速电主轴是实现高速数控加工技术的重要部件，因此对高速电主轴技术提出了新的要求和挑战。作为高速数控机床的核心部件，电主轴是高速主轴中的一种理想结构，电主轴是一种智能型功能部件，不但转速高，功率大，还具有控制主轴温升与振动等机床运行参数的功能，因此是承载高速切削技术的主体之一，其性能的好坏在很大程度上决定了整台机床的加工精度和生产效率。本文以额定转速20000r/min，功率 4kw，为设计要求进行相应的结构设计，设计容包括：（1）电主轴的主轴尺寸设计，根据额定转速 20000r/min，功率 4kw 和基本的机械设计知识。确定最小轴向尺寸，同时根据相应的计算确定最长外伸端。并以此确定主轴的整体尺寸。（2）轴承的选择与冷却系统的设计，轴承的选用混合瓷球轴承，其具有高速，高刚度，大功率，长寿命的特点。冷却系统采纳外置水冷。（3）电主轴壳体尺寸的设计，根据上面的设计完成壳体的相应设计，并使其满足壳体设计的相应要求。特别是尺寸精度的要求比较高，壳体的尺寸精度直接影响主轴的综合精度。关键词：电主轴,主轴,轴承,冷却系统,壳体ABSTRACTThe highly flexible CNC machining technology,high-precision,high-speed machining technology integration can solve mechanical products in the manufacture of many problems,such as access to special machining accuracy and surface quality. Thus , high-speed CNC machine tools is one of the technology infrastructure and the development direction of the equipment manufacturing industry,equipment manufacturing industry is a strategic industry,the technology and the level of ownership is also a measure...
